Modul RS232 ke TTL DB9 Female MAX3232 Serial Converter 3.3V 5V HW-044 untuk Arduino ESP32 PLC Port COM
Di marketplace mulai Rp9.000 · lebih hemat Rp900
- Tanpa minimum belanja
- Dapat 8 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi

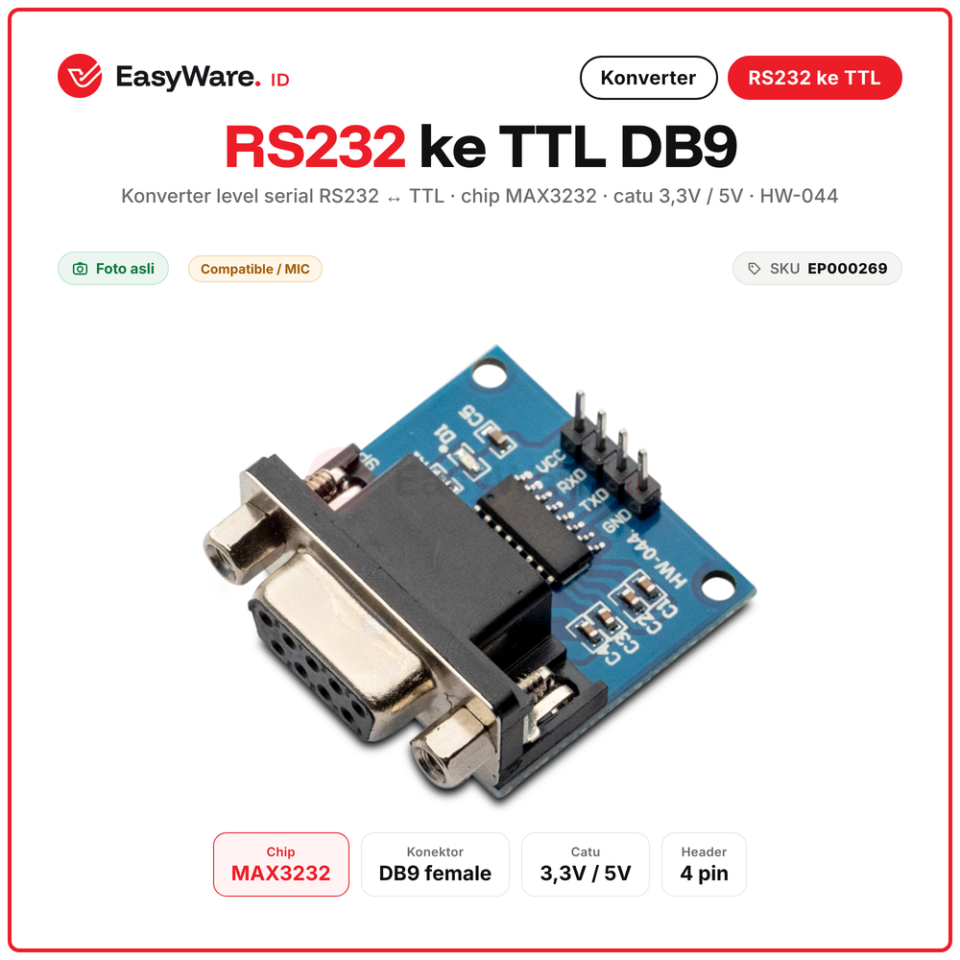

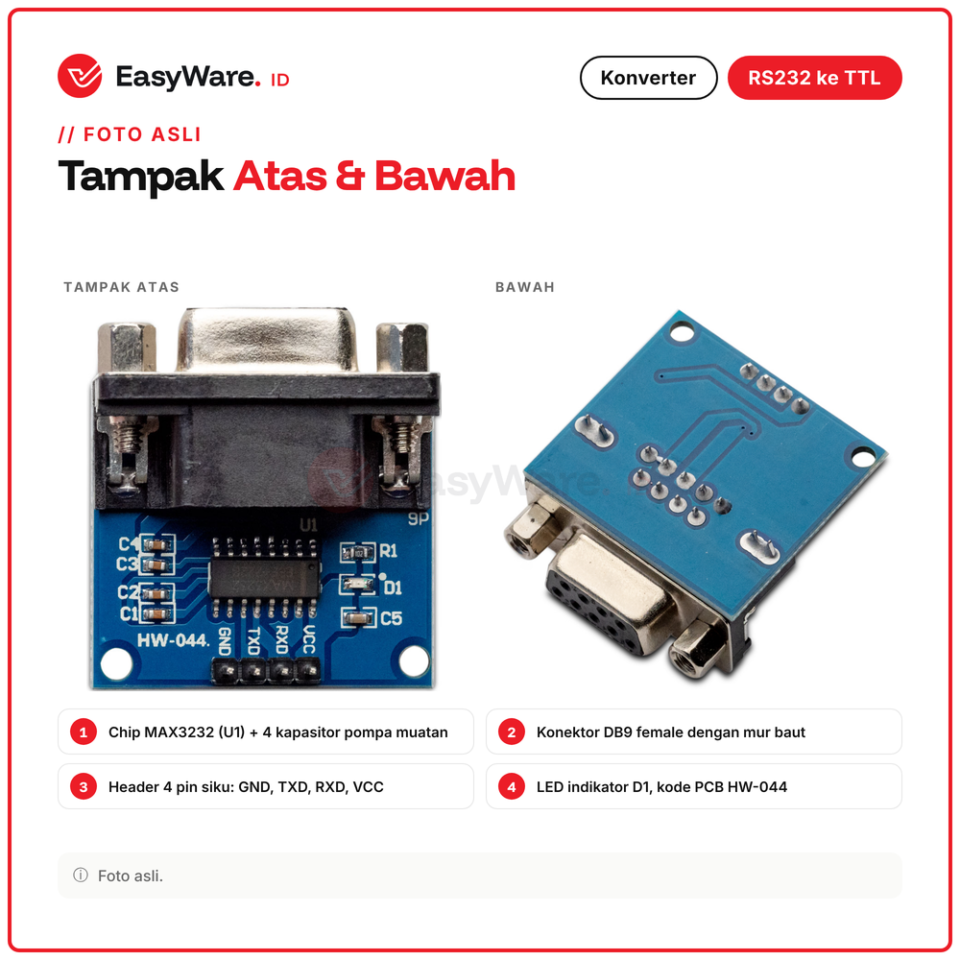

Modul konverter level serial RS232 ke TTL dengan chip MAX3232 dan konektor DB9 female. Menghubungkan Arduino, ESP32, atau STM32 ke alat yang memakai port serial RS232 seperti port COM PC, PLC, mesin, atau timbangan digital. Bekerja di catu 3,3V maupun 5V, cukup 4 kabel: VCC, GND, TXD, RXD. Ada LED indikator dan 2 lubang baut.
CARA KERJA:

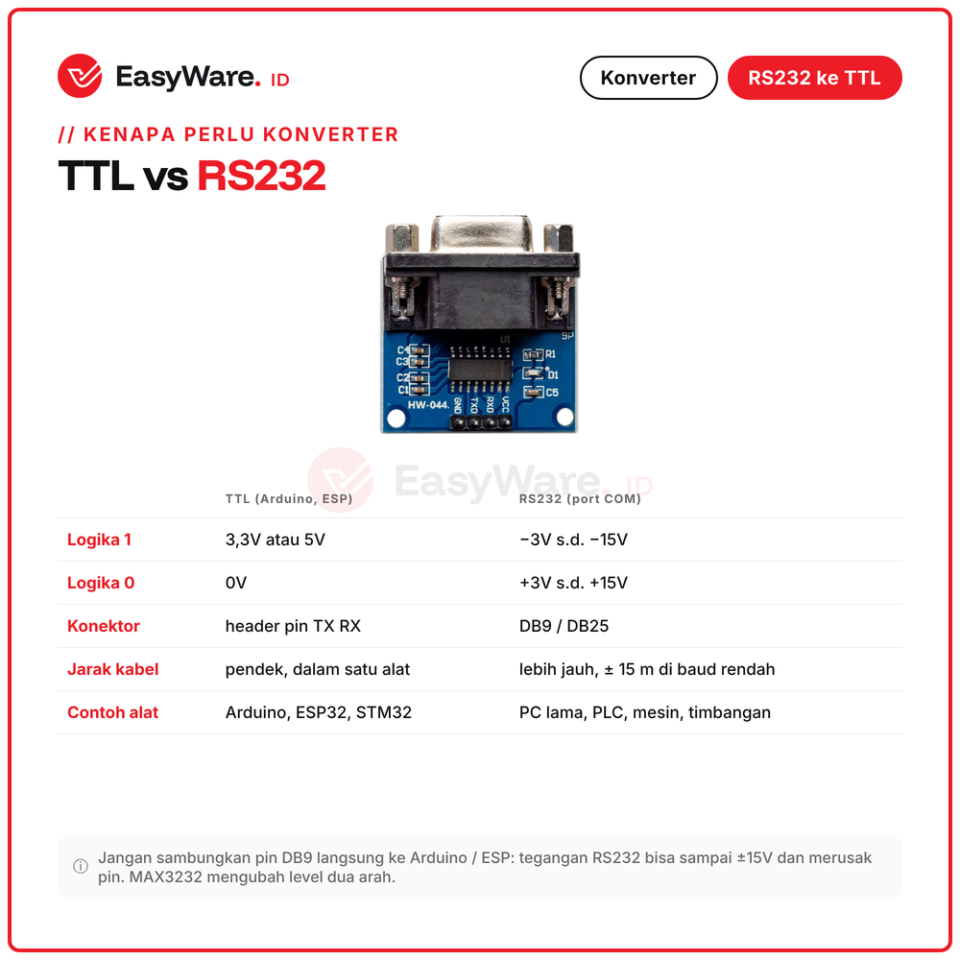

RS232 dan TTL seperti dua orang dengan volume suara berbeda: RS232 berteriak sampai belasan volt plus minus, Arduino bicara pelan 0 dan 5V. MAX3232 menyamakan volume dua arah tanpa merusak pin.

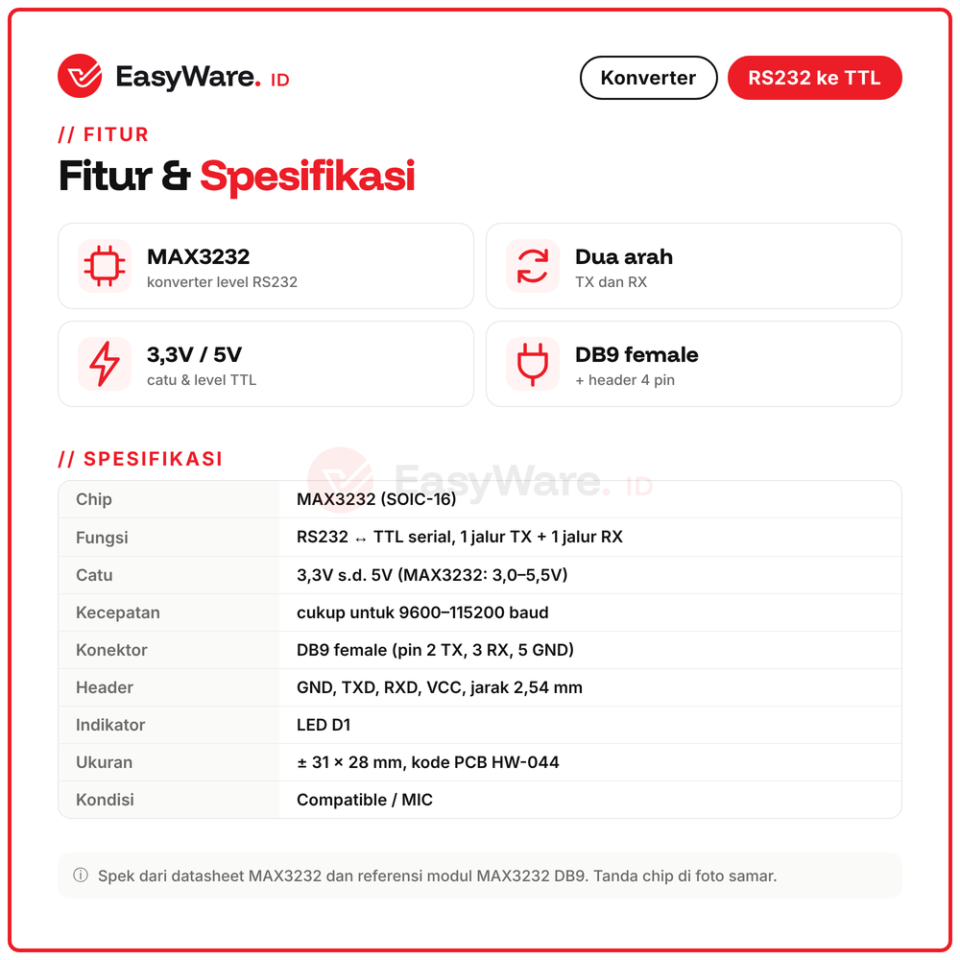

SPESIFIKASI:
- Chip: MAX3232 (SOIC-16)
- Fungsi: RS232 ke TTL dua arah, 1 jalur TX + 1 jalur RX
- Catu: 3,3V sampai 5V
- Kecepatan: cukup untuk 9600 sampai 115200 baud
- Konektor: DB9 female (pin 2 TX, 3 RX, 5 GND)
- Header: GND, TXD, RXD, VCC, jarak 2,54 mm
- Indikator: LED D1
- Ukuran: sekitar 31 x 28 mm, kode PCB HW-044

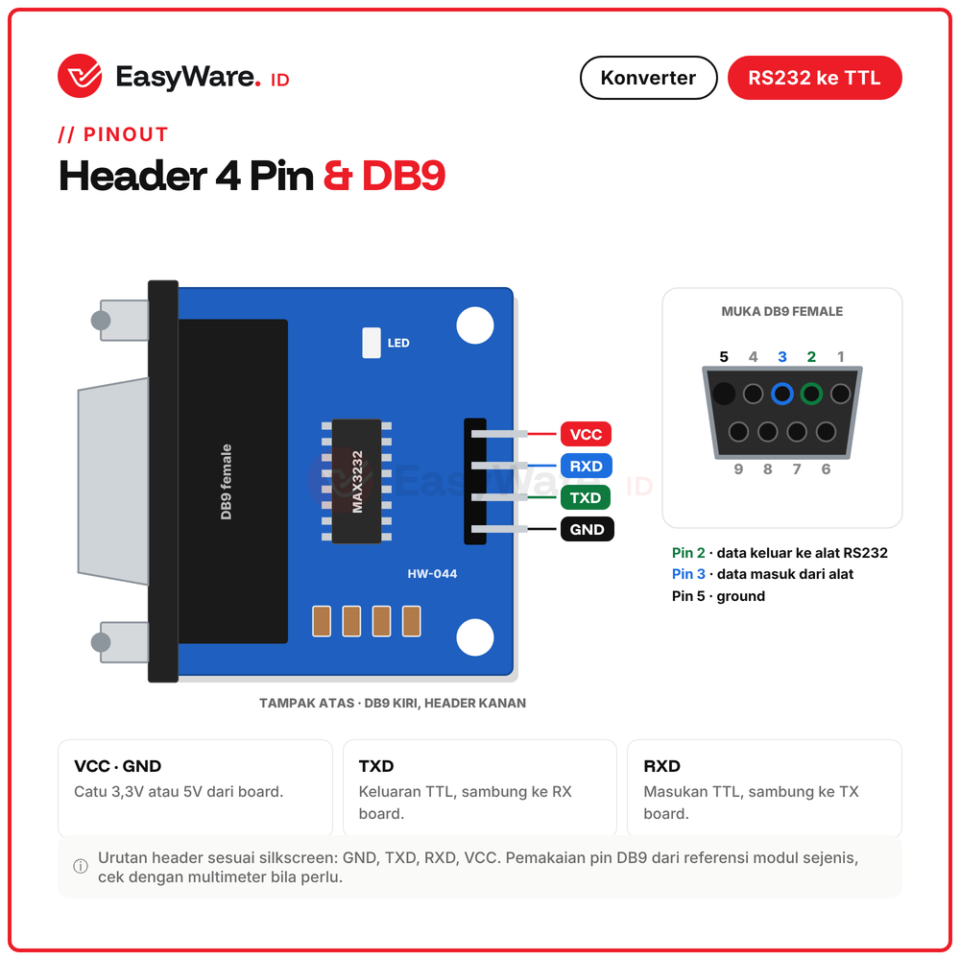

PIN:
- VCC: catu 3,3V atau 5V
- GND: ground bersama
- TXD: keluaran TTL, ke RX board
- RXD: masukan TTL, dari TX board

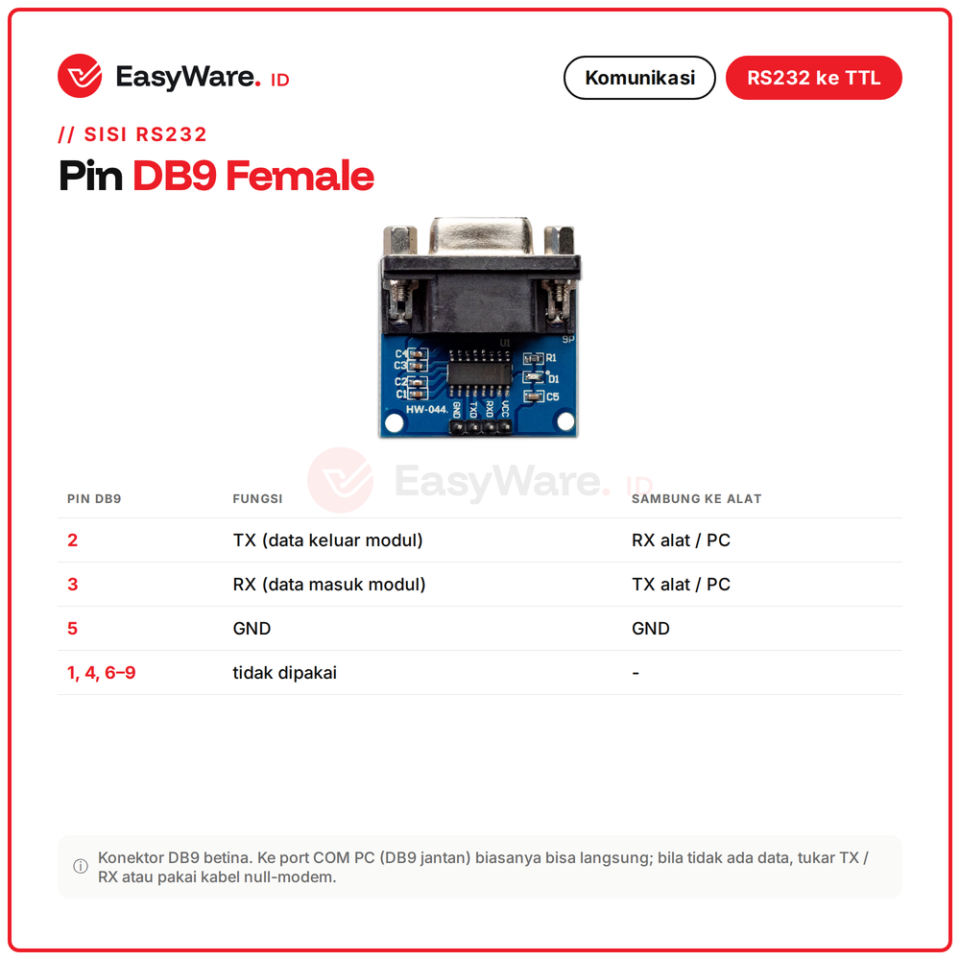

- DB9: pin 2 data keluar, 3 data masuk, 5 ground

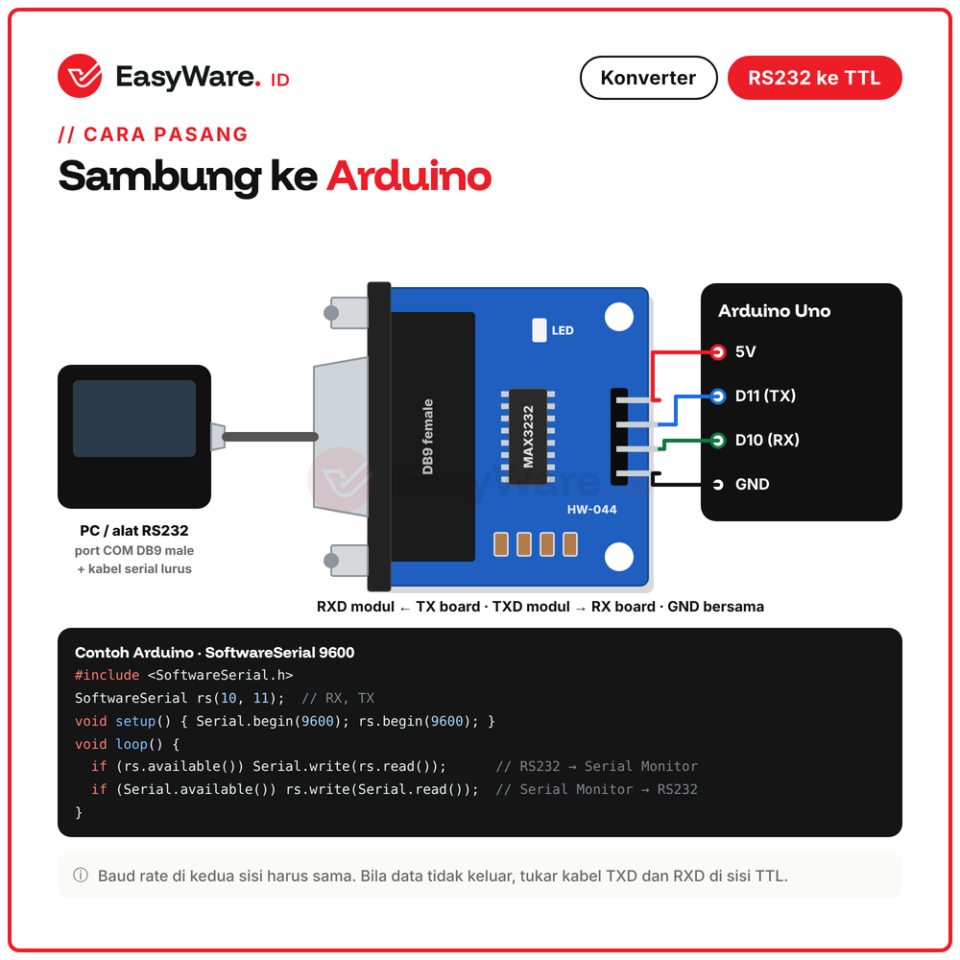

CARA PAKAI:
- VCC ke 5V atau 3,3V board, GND ke GND
- TXD modul ke RX board, RXD modul ke TX board
- Colokkan kabel DB9 dari PC atau alat RS232
- Samakan baud rate, bila data tidak keluar tukar TXD dan RXD
APLIKASI:
- Komunikasi Arduino atau ESP32 dengan PLC dan mesin industri
- Ambil data timbangan digital ber-port RS232
- Debug board TTL dari PC yang punya port COM DB9
- Menghubungkan alat lama ber-RS232 seperti printer struk atau modem
CATATAN:
- Jangan sambungkan pin DB9 langsung ke Arduino atau ESP, tegangan RS232 bisa sampai 15V.
- Modul hanya mengubah level tegangan, format data mengikuti alat.
- PC tanpa port COM perlu kabel USB to RS232 terpisah.
- Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas.
ISI PAKET:
- 1 pcs modul RS232 ke TTL DB9 female (header 4 pin terpasang, sesuai foto)
Butuh bantuan wiring atau beli jumlah banyak? Chat admin kami ya.
