Modul MCP23017 I2C IO Expander 16 Bit GPIO Ekspansi Pin Arduino ESP32 ESP8266 Interrupt
Di marketplace mulai Rp59.000 · lebih hemat Rp5.900
- Tanpa minimum belanja
- Dapat 53 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul I/O expander MCP23017 yang menambah 16 pin digital input / output hanya dengan 2 pin I2C, cocok untuk Arduino, ESP8266, dan ESP32 yang kekurangan pin. Alamat I2C bisa diatur 0x20 sampai 0x27 lewat pin A0-A2, sehingga sampai 8 modul (128 pin) bisa dipakai di satu bus. Ada interrupt INTA dan INTB.
MCP23017 ibarat stop kontak bercabang untuk pin: cukup 2 kabel I2C dari mikrokontroler, keluar 16 pin baru untuk LED, relay, dan tombol.
Spesifikasi
| Chip | MCP23017 (SSOP-28) |
|---|---|
| I/O | 16 pin digital (GPA0-7, GPB0-7) |
| Antarmuka | I2C 100 kHz / 400 kHz / 1,7 MHz |
| Alamat | 0x20 sampai 0x27 (pin A0-A2) |
| Catu | 1,8V sampai 5,5V |
| Interrupt | INTA dan INTB |
| Arus per pin | maks sekitar 25 mA |
| Ukuran | sekitar 25,5 x 20,5 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP002610 |
Wiring
| Pin modul | Sambung ke |
|---|---|
| VCC | 5V |
| GND | GND |
| SCL | A5 |
| SDA | A4 |
| RESET | 5V |
| A0 A1 A2 | GND (alamat 0x20) |
Cara Pakai
- VCC → 5V
- GND → GND
- SCL → A5
- SDA → A4
- RESET → 5V
Aplikasi
✅ Mengendalikan banyak LED dan relay
✅ Keypad dan tombol dengan interrupt
✅ Panel kontrol
✅ Ekspansi pin ESP8266 / ESP32
FAQ
Bisa berapa modul?
Sampai 8 modul, alamat 0x20-0x27.
Library?
Adafruit MCP23017.
Bisa 3,3V?
Bisa, catu 1,8-5,5V.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 8 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Arduino & kompatibel |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
Sering dibeli bersama
Komponen yang biasa dirangkai dengan produk ini.
Baru
Modul Micro SD Card Reader Adapter SPI 3.3V 6 Pin Arduino ESP32 Data Logger Penyimpanan
Lebih murah dari marketplace
Keyestudo Baru

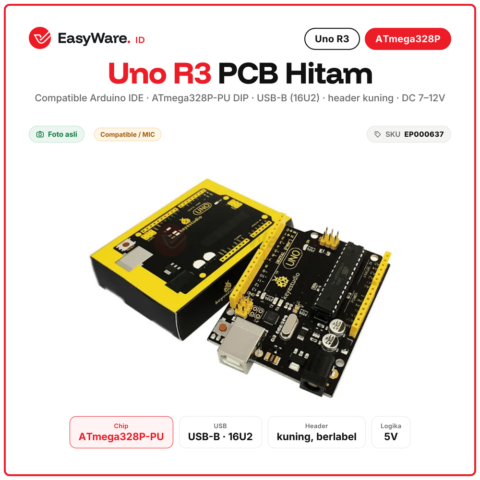

Board Uno R3 PCB Hitam Header Kuning ATmega328P-PU DIP USB ATmega16U2 Compatible Arduino IDE
