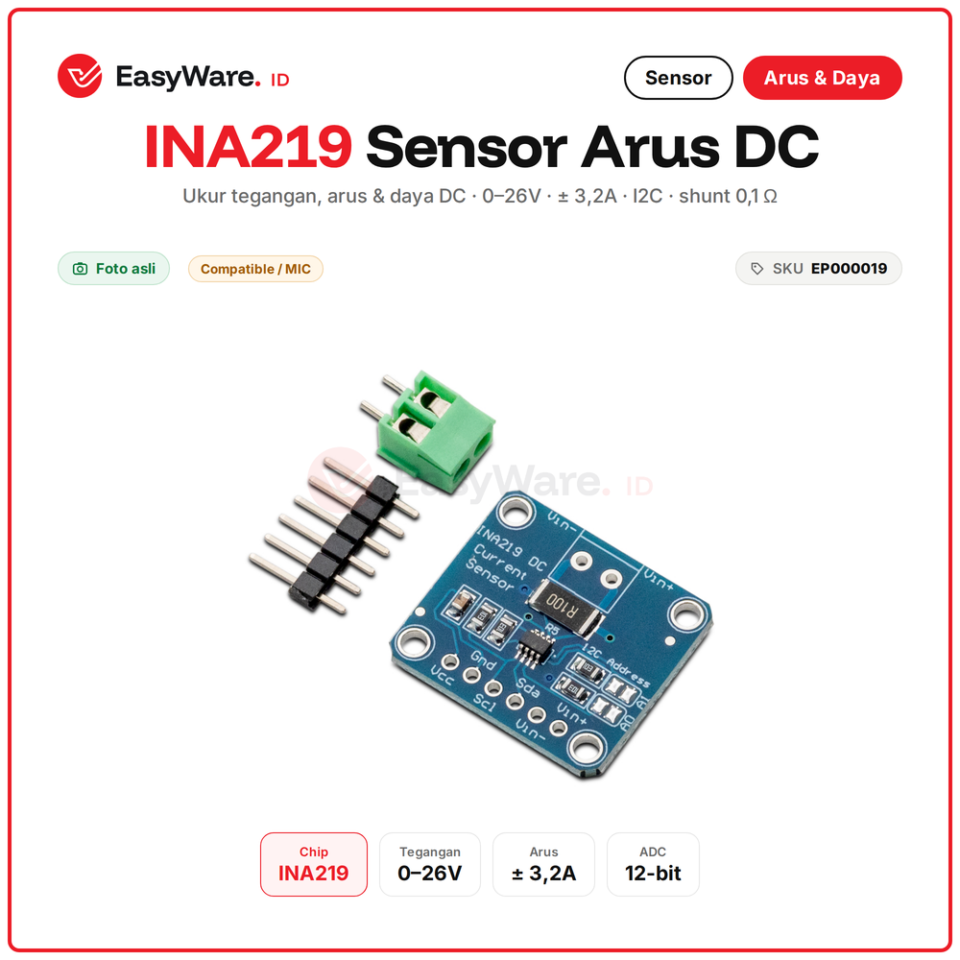

Modul INA219 Sensor Arus DC Tegangan dan Daya I2C 0-26V 3.2A Shunt 0.1 Ohm untuk Arduino ESP32 Monitor Baterai
Di marketplace mulai Rp23.900 · lebih hemat Rp2.400
- Tanpa minimum belanja
- Dapat 21 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul INA219 mengukur tegangan, arus, dan daya DC lalu mengirim hasilnya lewat I2C. Shunt 0,1 ohm di board membuat arus sampai sekitar 3,2A bisa diukur pada tegangan bus 0 sampai 26V. Cocok untuk memantau baterai, panel surya kecil, charger, dan konsumsi daya robot atau perangkat IoT dengan Arduino maupun ESP32.
Shunt ibarat jembatan timbang di jalan: semua arus lewat di atasnya, dan dari selisih tegangan yang sangat kecil di jembatan itu INA219 menghitung berapa besar arus yang lewat.

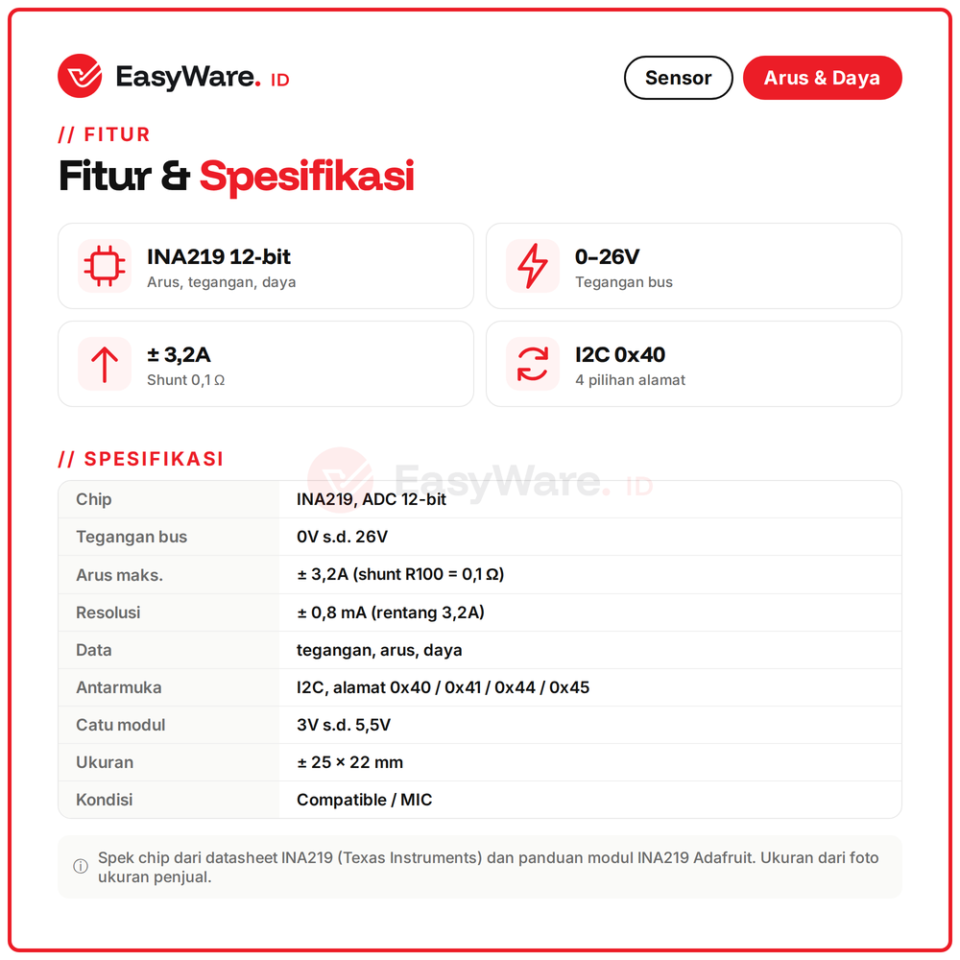

Spesifikasi
| Chip | INA219, ADC 12-bit |
|---|---|
| Tegangan bus | 0V sampai 26V |
| Arus maks | sekitar 3,2A, shunt 0,1 ohm |
| Resolusi | sekitar 0,8 mA |
| Data | tegangan, arus, daya |
| Antarmuka | I2C, alamat 0x40 0x41 0x44 0x45 |
| Catu modul | 3V sampai 5,5V |

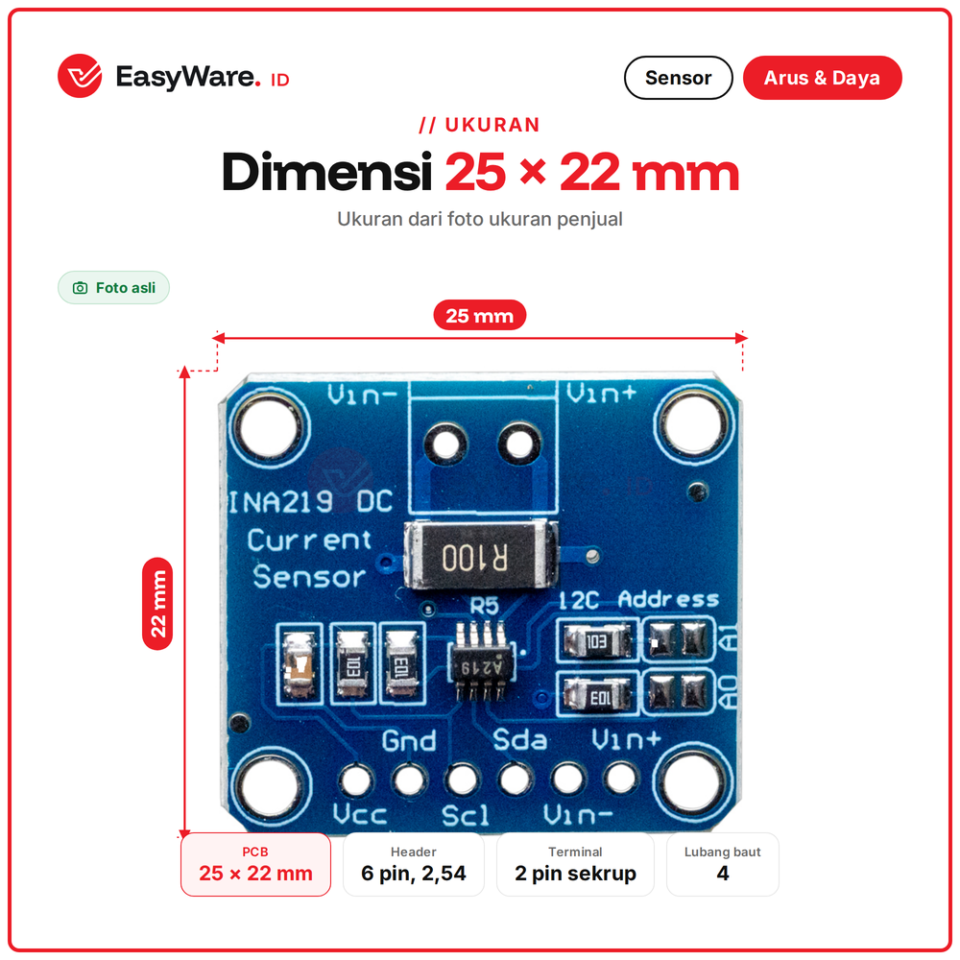

| Ukuran | sekitar 25 x 22 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000019 |

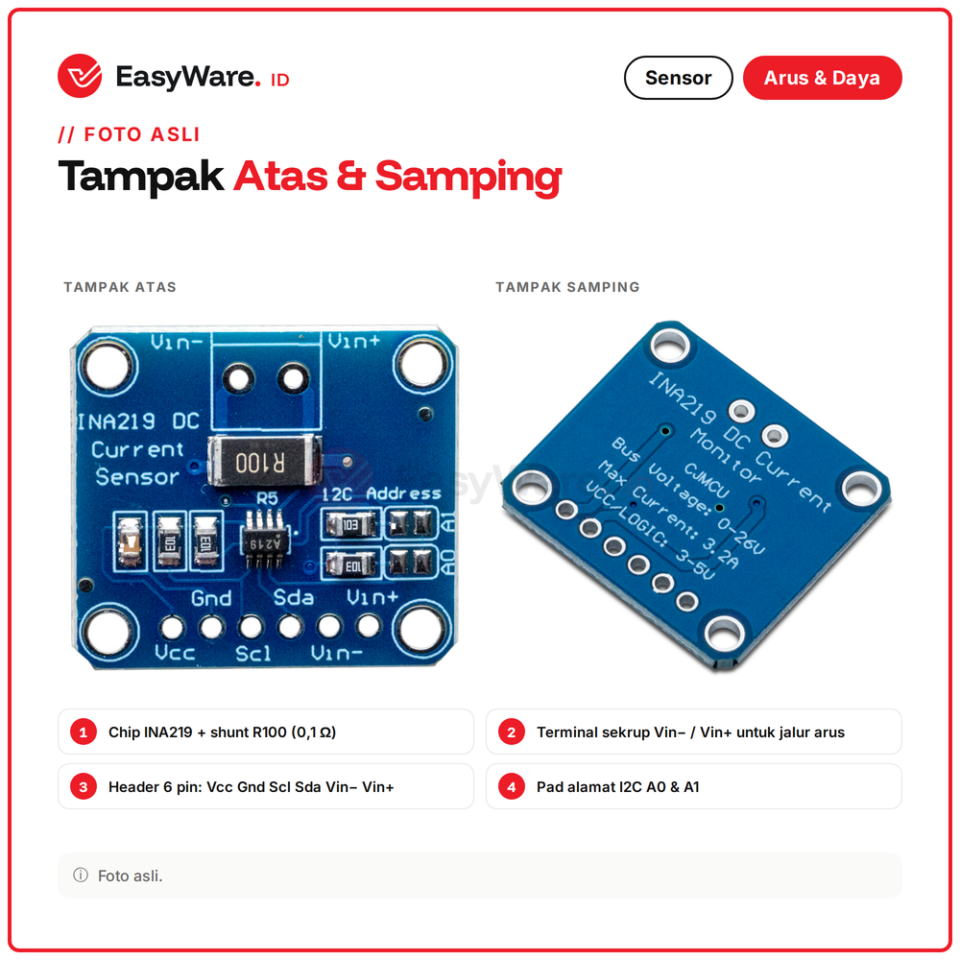

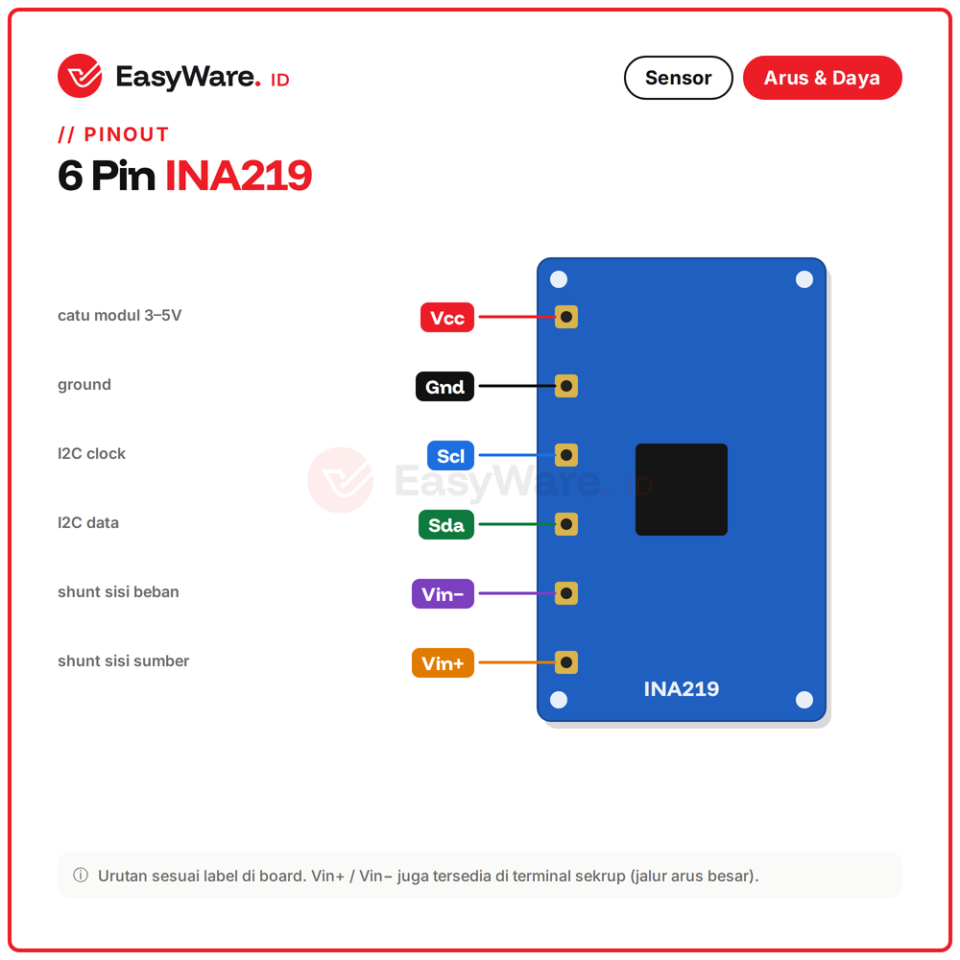

Pin
| Pin | Fungsi |
|---|---|
| Vcc | catu modul 3 sampai 5V |
| Gnd | ground |
| Scl | I2C clock |
| Sda | I2C data |
| Vin+ | jalur arus dari sumber |
| Vin- | jalur arus ke beban |

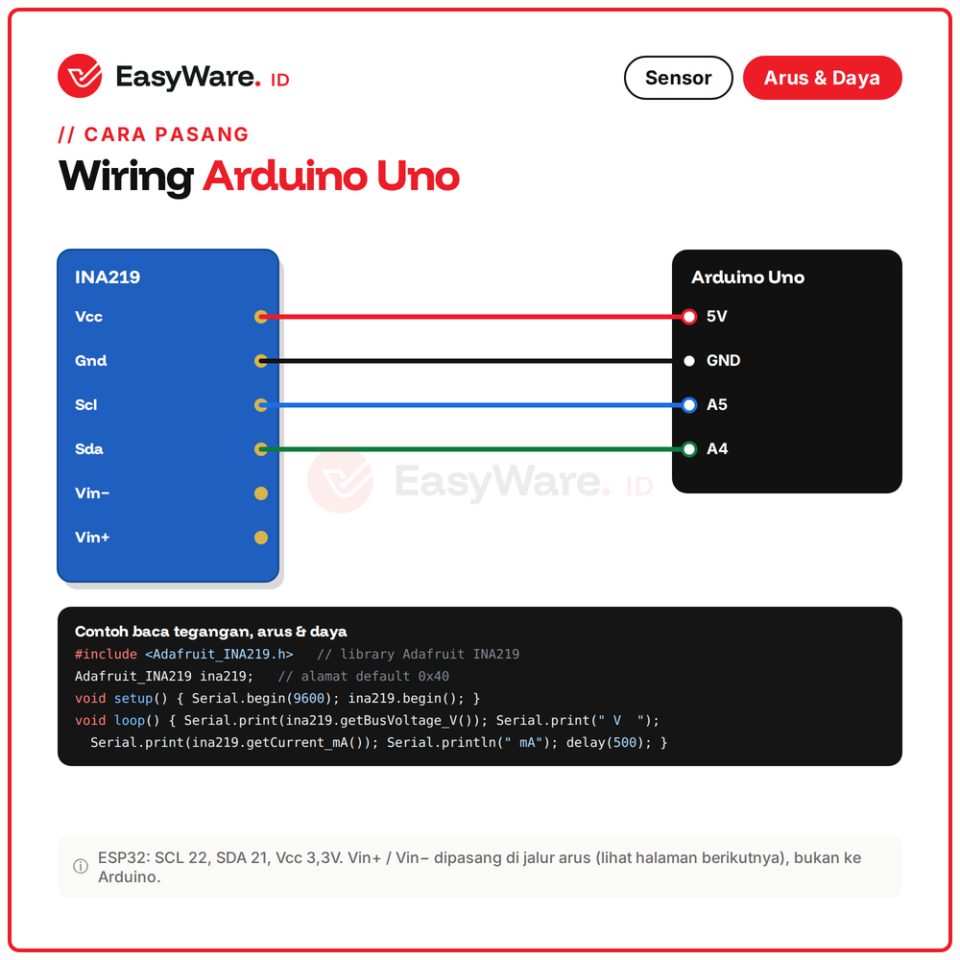

Cara Pakai
- Vcc ke 5V, Gnd ke GND Arduino
- Scl ke A5, Sda ke A4 (ESP32: 22 dan 21)

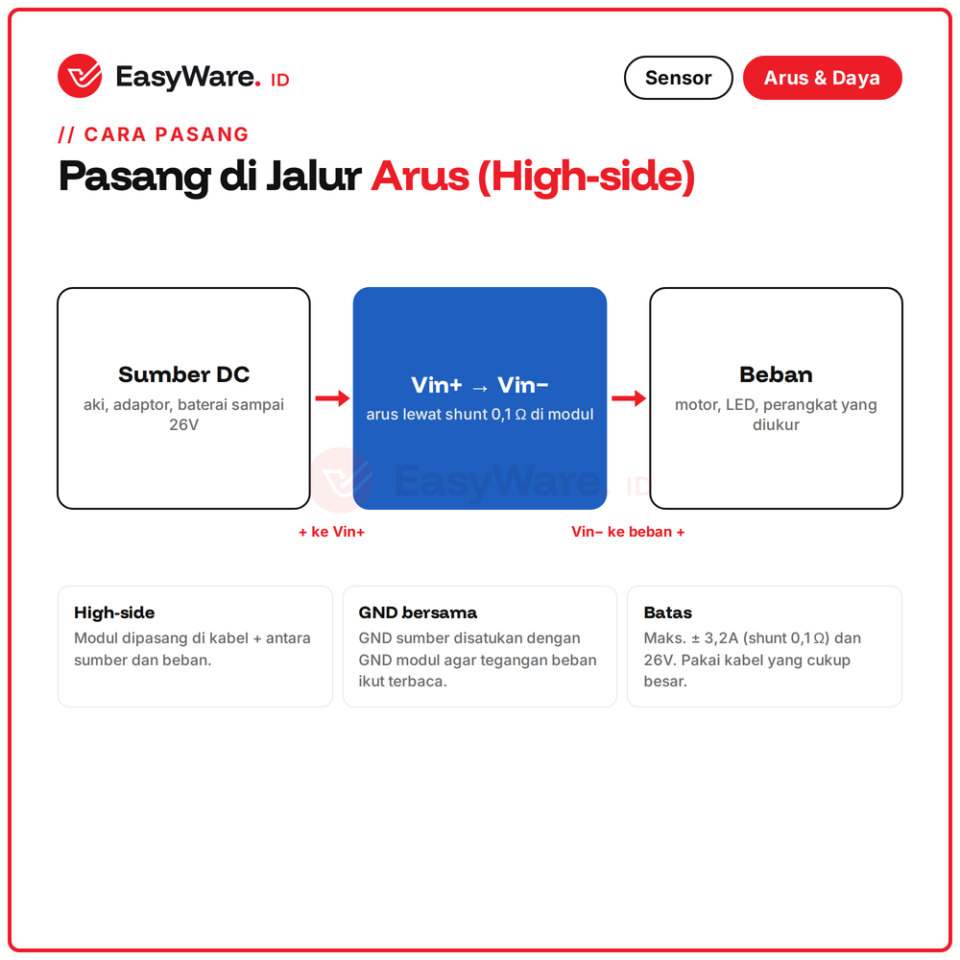

- Kabel plus sumber ke Vin+, Vin- ke plus beban
- GND sumber disatukan dengan GND modul, lalu pakai library Adafruit INA219
Perbandingan
| Pilihan | Keterangan |
|---|---|
| INA219 | 26V, 3,2A, 12-bit, harga hemat |
| INA226 | 36V, resolusi lebih tinggi |
| ACS712 | analog, efek hall |
Aplikasi
✅ Monitor baterai aki dan Li-ion
✅ Panel surya kecil
✅ Power supply dan charger
✅ Konsumsi daya robot dan IoT
FAQ
Bisa ukur arus AC?
Tidak, hanya DC.
Bisa dipakai di ESP32?
Bisa, catu 3,3V dan I2C ke pin 21 dan 22.

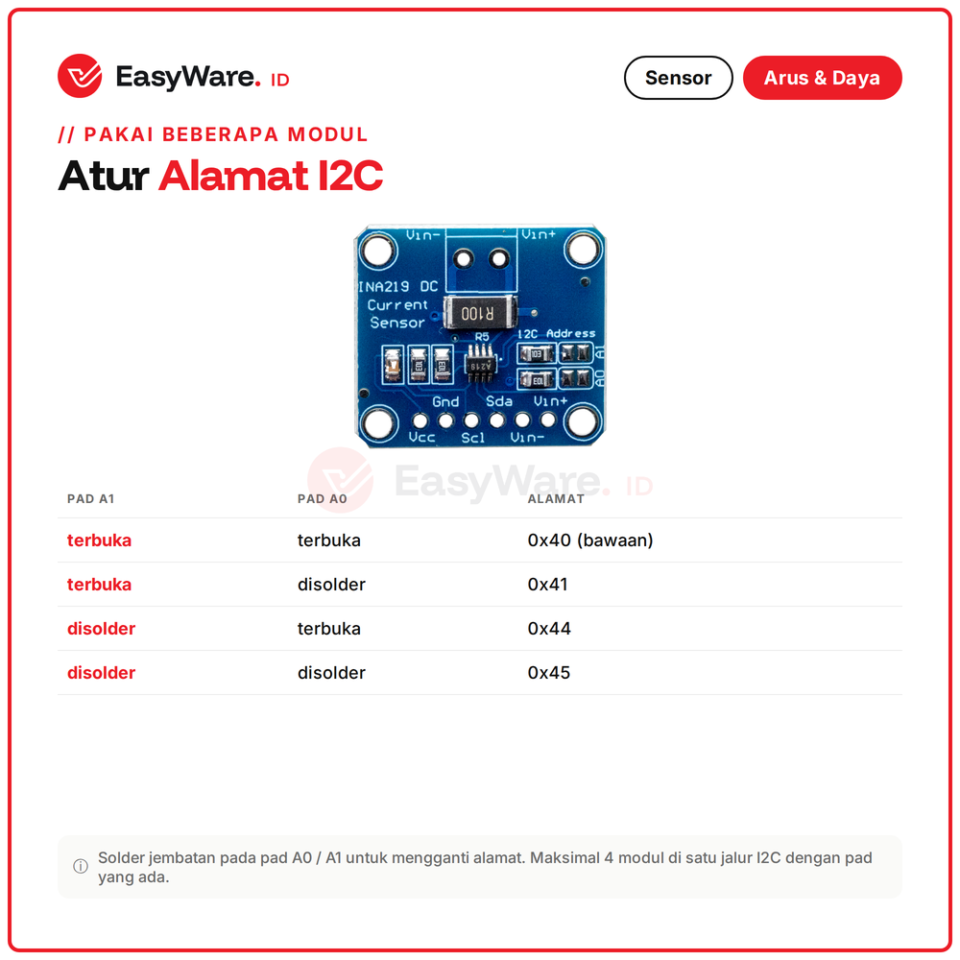

Bisa pasang 4 modul?
Bisa, atur alamat lewat pad A0 dan A1.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
