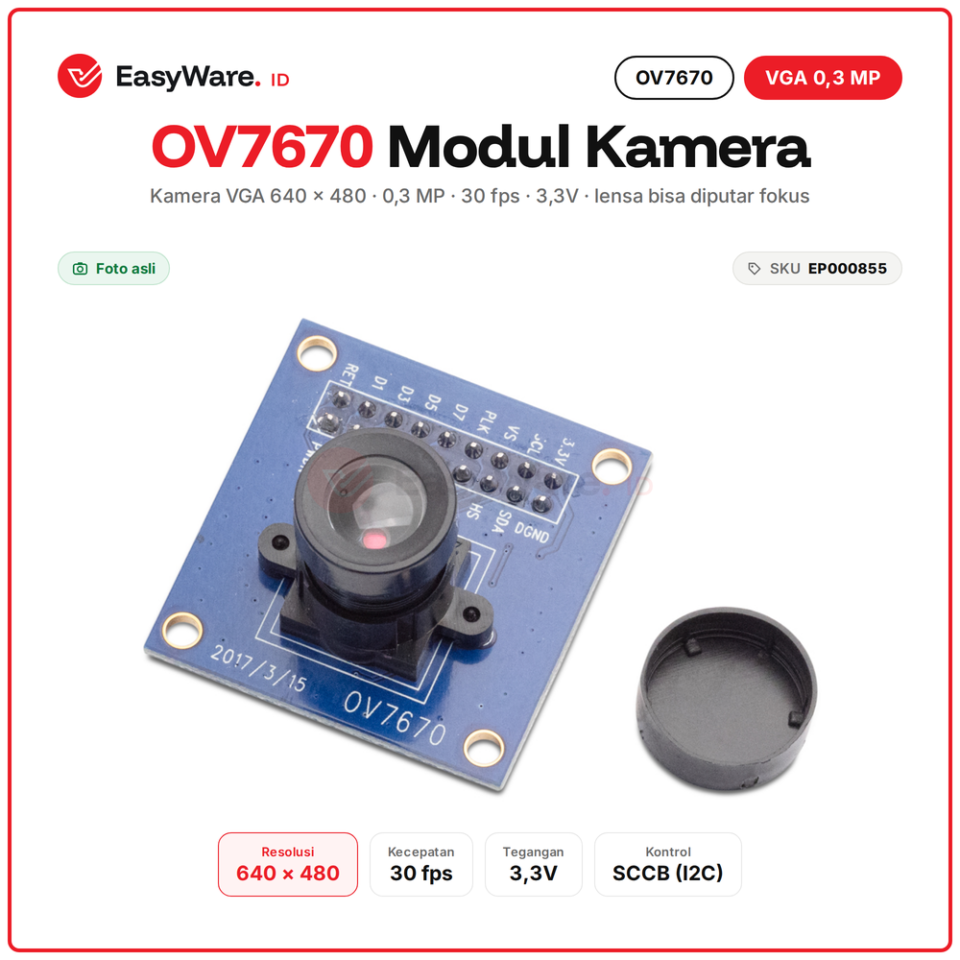

Modul Kamera OV7670 VGA 640x480 0.3MP untuk STM32 & ESP32
Di marketplace mulai Rp30.000 · lebih hemat Rp3.000
- Tanpa minimum belanja
- Dapat 27 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
OV7670 adalah modul kamera kecil yang populer untuk belajar pengolahan gambar. Sensornya menghasilkan gambar VGA 640 × 480 hingga 30 fps, dikirim lewat 8 pin data paralel. Pengaturan kamera (resolusi, warna, dll.) dilakukan lewat SCCB yang mirip I2C. Lensa bisa diputar untuk mengatur fokus.
Bayangkan sensor sebagai mata kecil yang membaca gambar baris demi baris. Mikrokontroler memberi detak (clock) ke pin XLK. Kamera lalu mengirim titik-titik gambar lewat D0–D7, dengan tanda awal gambar (VS), awal baris (HS), dan detak data (PLK).

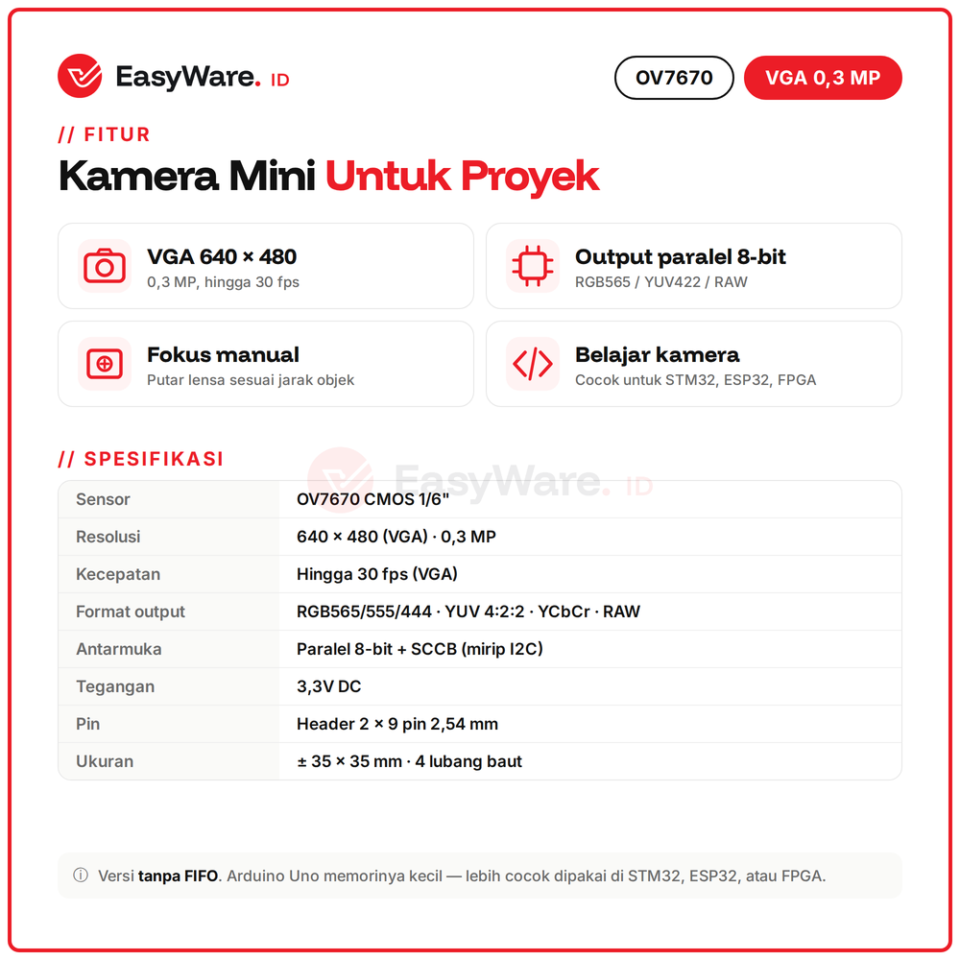

Spesifikasi
| Sensor | OV7670 CMOS 1/6" |
|---|---|
| Resolusi | 640 × 480 (VGA) · 0,3 MP |
| Kecepatan | Hingga 30 fps |
| Format output | RGB565/555/444 · YUV 4:2:2 · RAW |
| Antarmuka | Paralel 8-bit + SCCB |
| Tegangan | 3,3V |
| Pin | Header 2 × 9 pin 2,54 mm |

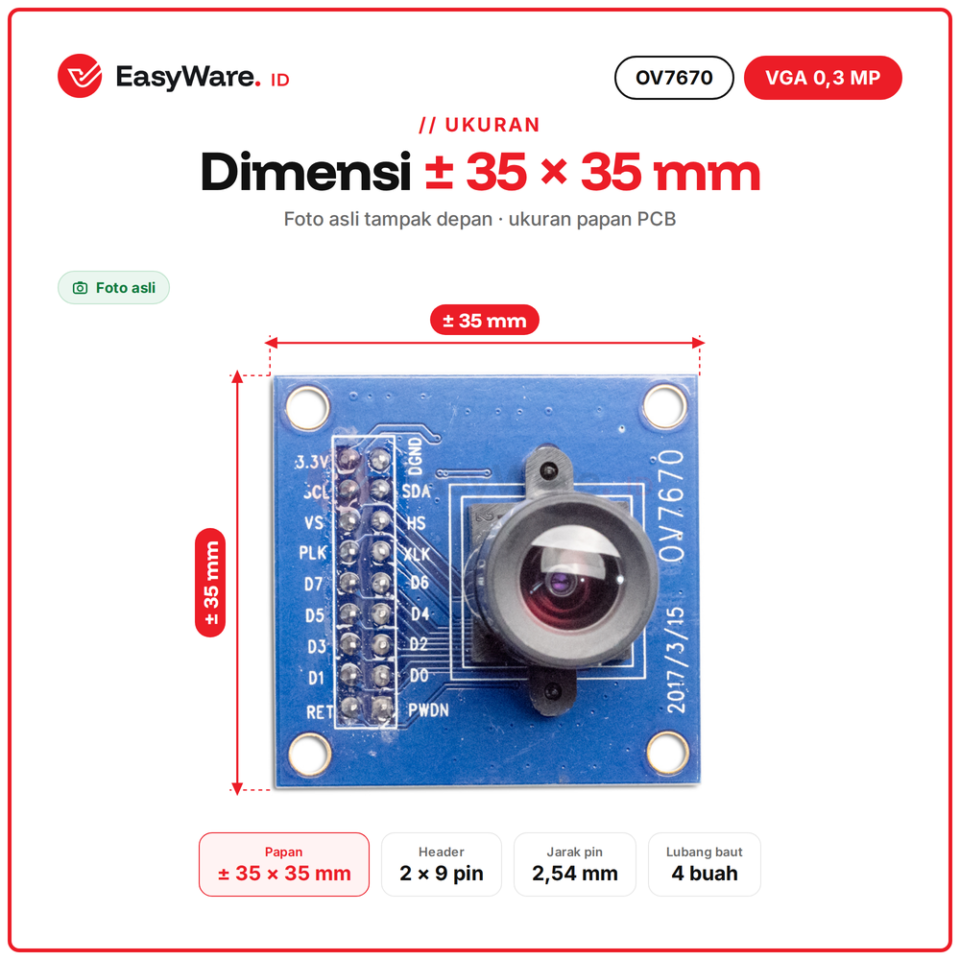

| Ukuran | ± 35 × 35 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000855 |

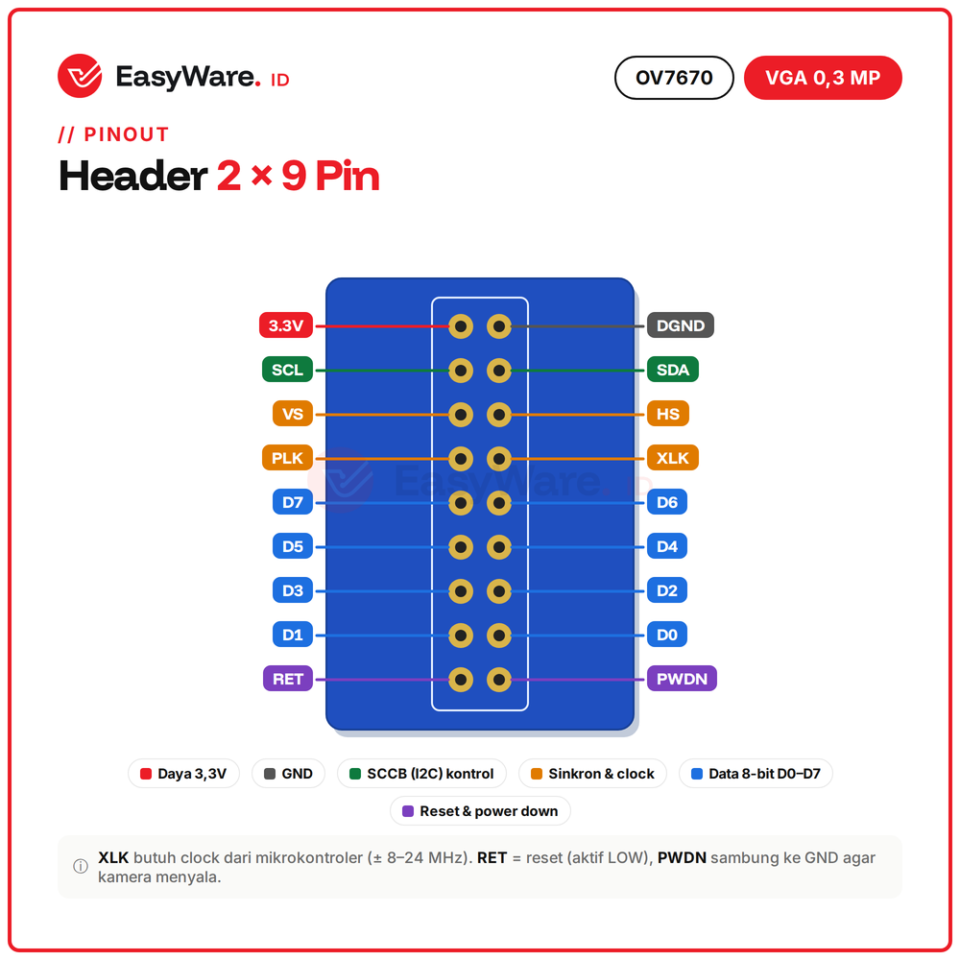

Pin & Sambungan
| Pin | Fungsi | Pin | Fungsi |
|---|---|---|---|
| 3.3V | Daya 3,3V | DGND | Ground |
| SCL | SCCB clock | SDA | SCCB data |
| VS | VSYNC | HS | HREF |
| PLK | Pixel clock | XLK | Clock masuk |
| D7 | Data | D6 | Data |
| D5 | Data | D4 | Data |
| D3 | Data | D2 | Data |
| D1 | Data | D0 | Data |
| RET | Reset | PWDN | Power down |

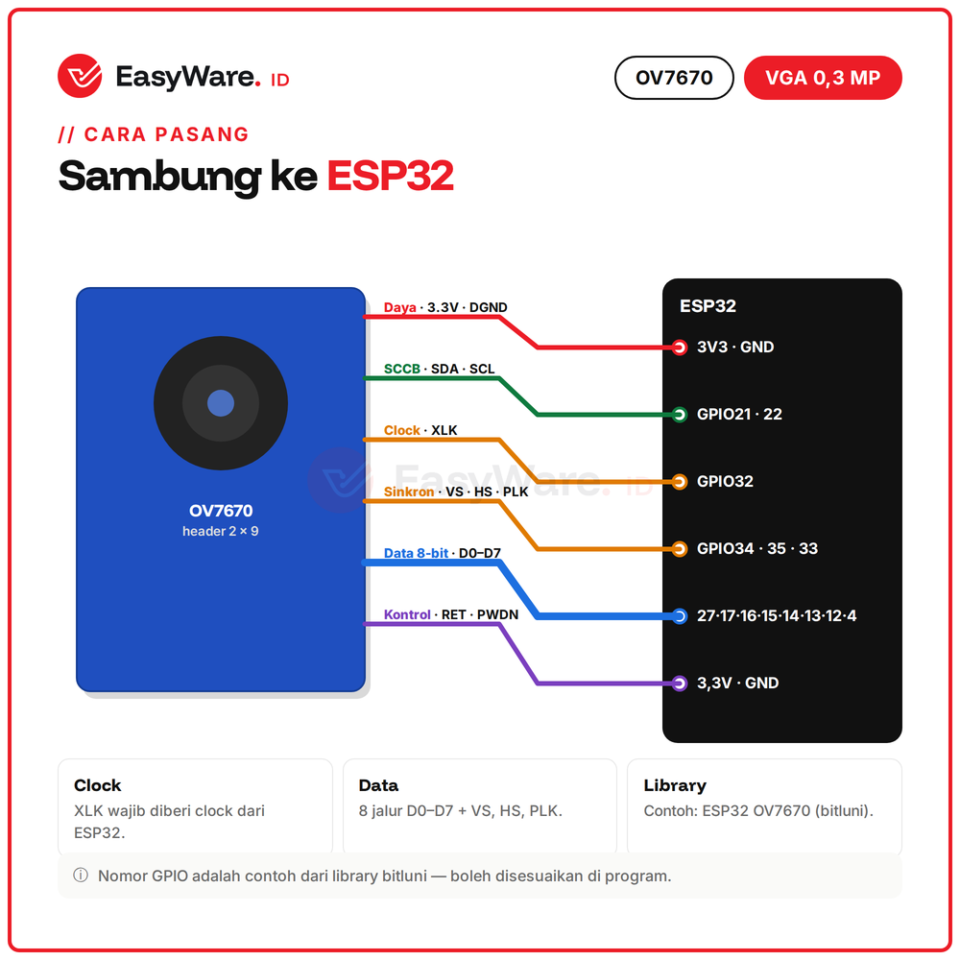

Cara Pakai
- Beri daya 3,3V dan GND.
- Berikan clock 8–24 MHz ke XLK.
- Atur kamera lewat SCL/SDA (SCCB).

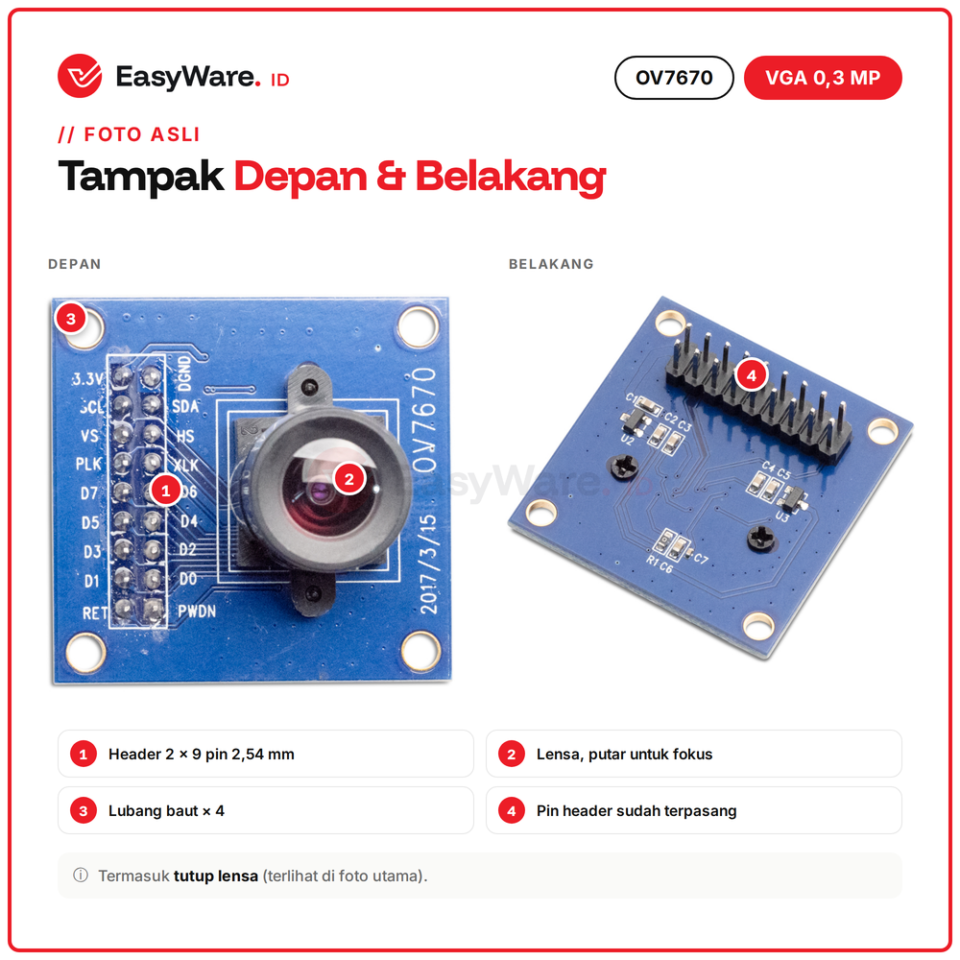

- Baca data D0–D7 setiap pulsa PLK, lalu putar lensa untuk fokus.
Perbandingan
| OV7670 (produk ini) | ESP32-CAM | |
|---|---|---|
| Mikrokontroler | Tidak ada | Ada (ESP32) |
| WiFi | Tidak | Ya |
| Resolusi | 0,3 MP | 2 MP (OV2640) |
Aplikasi
✅ Belajar pengolahan gambar
✅ Deteksi warna & gerak
✅ Proyek FPGA / STM32 / ESP32
✅ Robot berbasis kamera
FAQ
Bisa dipakai di Arduino Uno?
Bisa untuk eksperimen, tapi memori Uno terlalu kecil untuk menyimpan satu gambar penuh.
Apakah ada FIFO?
Tidak, ini versi tanpa FIFO.
Gambar buram?
Putar lensa pelan-pelan sampai fokus.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 10 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Sensor |
