IP2312 Modul Charger Baterai Fast Charging USB Type-C

Modul charger baterai lithium berbasis IC IP2312 ini dirancang khusus untuk pengisian daya cepat (quick fast charging) melalui port USB Type-C. Modul ini mampu memberikan arus pengisian yang efisien secara sinkron, menjadikannya solusi modern untuk menggantikan modul charger standar yang waktu pengisiannya lebih lambat.

Ukurannya yang sangat ringkas dan telah dilengkapi pad solder untuk koneksi input serta baterai membuatnya sangat pas digunakan untuk proyek kelistrikan portabel. Papan ini ideal untuk diintegrasikan pada pembuatan power bank mandiri, peningkatan sistem catu daya robotika, atau perangkat elektronik berbasis baterai lithium yang membutuhkan waktu pengisian ulang yang singkat.

Spesifikasi

Konfigurasi Terminal

Contoh Wiring

Fitur

✅ Memanfaatkan IC IP2312 yang didesain khusus untuk mendukung pengisian cepat (fast charging).

✅ Menggunakan port USB Type-C standar modern yang mudah ditemukan pengkabelannya.

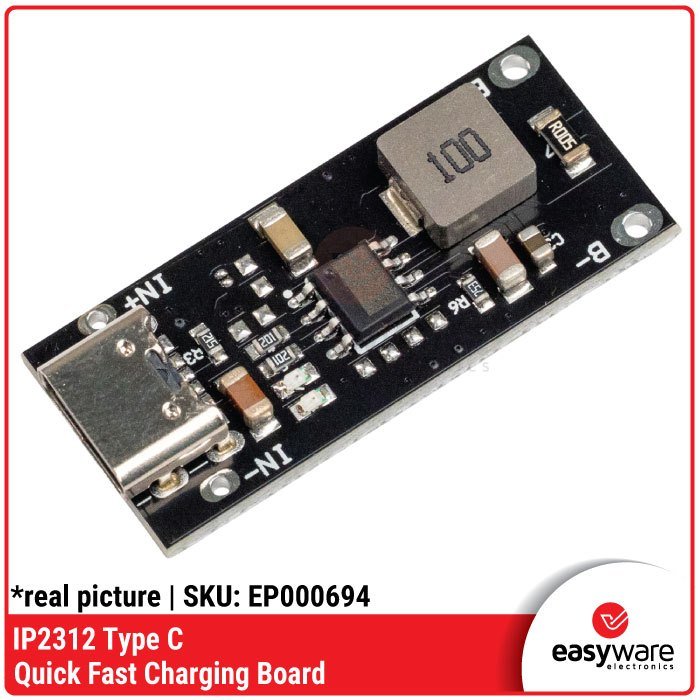

✅ Memiliki sirkuit pengisian tipe switching (dengan induktor besar) yang jauh lebih efisien dan tidak cepat panas dibanding tipe linear.

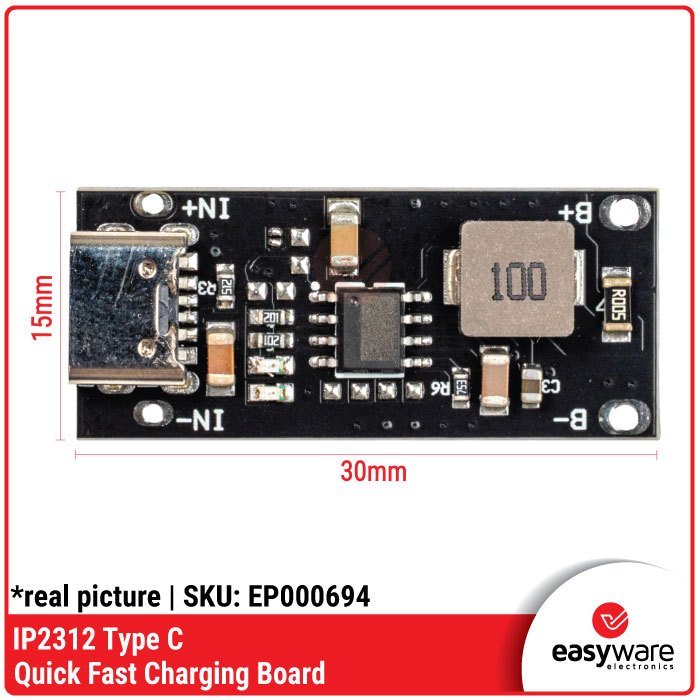

✅ Modul sangat ramping dan menyediakan opsi pad input kabel langsung (IN+/IN-) untuk fleksibilitas perakitan.

Perbandingan dengan Modul Charger Lain

Jika dibandingkan dengan modul sejuta umat TP4056, papan IP2312 ini menawarkan kecepatan pengisian hingga tiga kali lipat berkat kemampuan arus puncaknya yang mencapai 3A. Sirkuit switching di dalamnya juga membuat modul ini bekerja jauh lebih dingin. Trade-off-nya, modul ini murni hanya berfungsi sebagai charger dan tidak memiliki sirkuit proteksi pemakaian beban (tidak ada perlindungan over-discharge), sehingga Anda wajib menggunakan baterai yang sudah memiliki BMS internal.

Aplikasi

✅ Modul inti untuk pembuatan power bank atau pengisi daya portabel rakitan sendiri.

✅ Pengganti modul charger lambat pada perangkat elektronik genggam lama.

✅ Sistem pengisian ulang baterai pada proyek robotika yang menggunakan sel kapasitas tinggi.

✅ Modul catu daya mandiri untuk proyek Internet of Things (IoT) jarak jauh.

FAQ

Apakah modul ini memiliki proteksi baterai saat daya dipakai (BMS discharge protection)?

Tidak. Berdasarkan desain papannya, modul ini hanya memiliki terminal pengisian ke baterai (B+ dan B-). Modul ini tidak akan memutus arus saat tegangan baterai Anda terlalu rendah (habis). Sangat disarankan memasangkan sel baterai yang sudah memiliki modul proteksi mandiri (DW01).

Berapa tegangan input yang diizinkan untuk masuk ke modul ini?

Berikan tegangan stabil standar USB yaitu 5V, baik melalui port Type-C maupun disolder langsung pada pad IN+ dan IN-.

Apakah bisa digunakan untuk mengisi daya baterai seri (2S / 7.4V)?

Tidak. Konfigurasi IC IP2312 pada modul ini hanya dirancang untuk mengisi daya sistem baterai lithium 1S (1 sel atau beberapa sel dirangkai paralel) dengan tegangan penuh 4.2V.

Catatan: Produk ini berstatus Compatible (Made in China). Karena modul ini bekerja memompa arus yang tinggi, pastikan Anda menggunakan kabel USB berkualitas dan kabel tembaga yang cukup tebal untuk jalur sambungan ke baterai (B+ dan B-) agar pengisian daya cepat berjalan dengan optimal tanpa hambatan resistensi kabel.
