Modul ADS1115 ADC 16 Bit I2C 4 Channel PGA Programmable Gain untuk Arduino ESP32 Raspberry Pi Pilihan Biru Ungu (3 Pilihan)
Di marketplace mulai Rp22.000 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 19 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

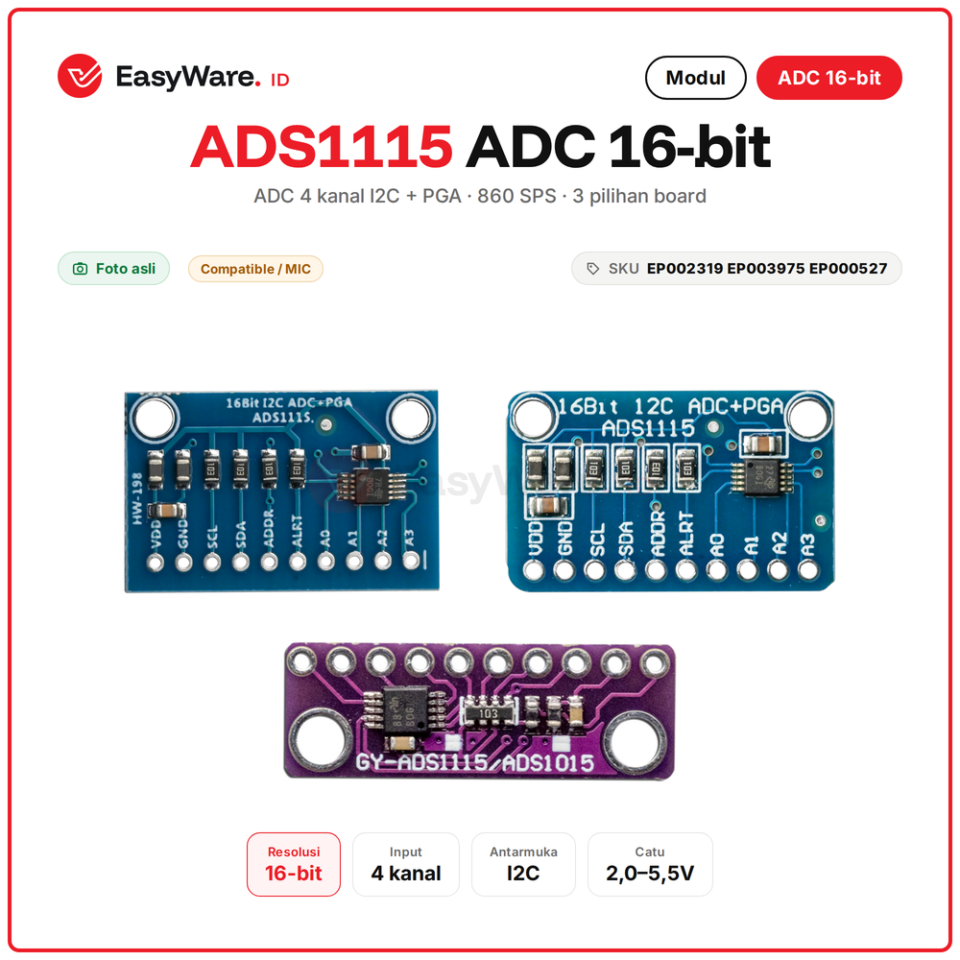

Modul ADC 16-bit dengan chip ADS1115 untuk membaca 4 input analog lewat I2C. Dilengkapi penguat terprogram (PGA) sehingga sinyal kecil dari sensor bisa dibaca lebih teliti. Cocok menambah input analog untuk Arduino, ESP32, dan Raspberry Pi. Tersedia 3 pilihan board: biru HW-198, biru sudut bulat, dan ungu mini. Ketiganya memakai chip dan urutan pin yang sama.
ADC 10-bit Arduino ibarat penggaris dengan garis tiap 5 mm, sedangkan ADS1115 16-bit seperti penggaris dengan garis jauh lebih rapat, sehingga perubahan tegangan kecil tetap terlihat.

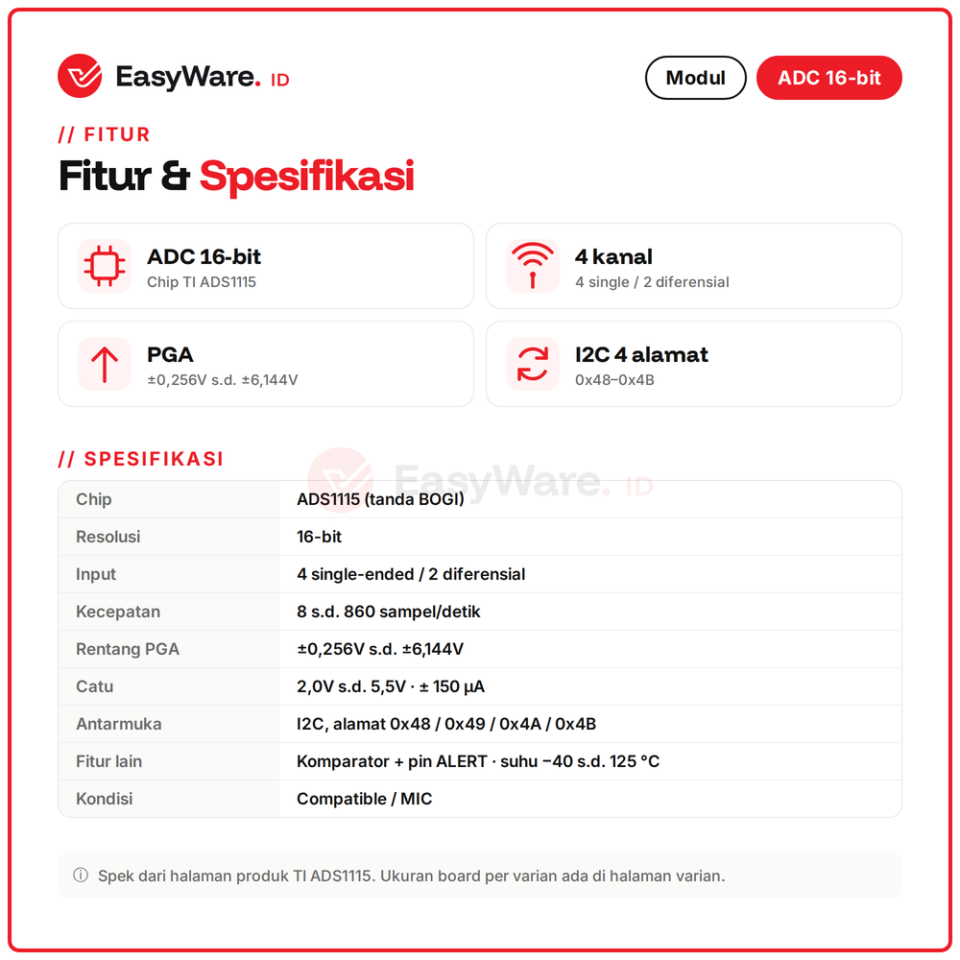

Spesifikasi
| Chip | ADS1115, tanda BOGI |
|---|---|
| Resolusi | 16-bit |
| Input | 4 single-ended atau 2 diferensial |
| Kecepatan | 8 sampai 860 sampel per detik |
| Rentang PGA | plus minus 0,256V sampai 6,144V |
| Catu | 2,0V sampai 5,5V, arus sekitar 150 uA |
| Antarmuka | I2C, alamat 0x48, 0x49, 0x4A, 0x4B |
| Fitur lain | komparator dengan pin ALERT |
| Suhu kerja | minus 40 sampai 125 C |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000527 · EP003975 · EP002319 |

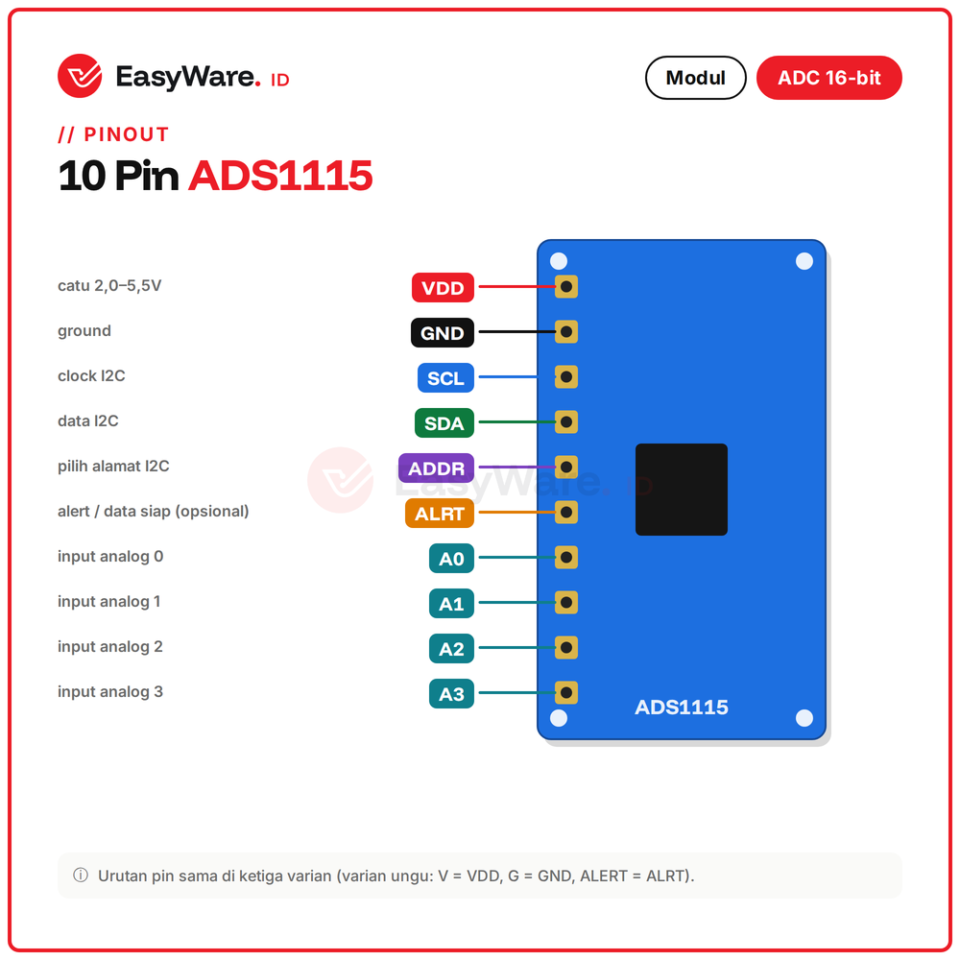

Pin
| Pin | Fungsi |
|---|---|
| VDD | catu 2,0 sampai 5,5V |
| GND | ground |
| SCL | clock I2C |
| SDA | data I2C |
| ADDR | pilih alamat I2C |
| ALRT | alert atau data siap |
| A0 sampai A3 | input analog |

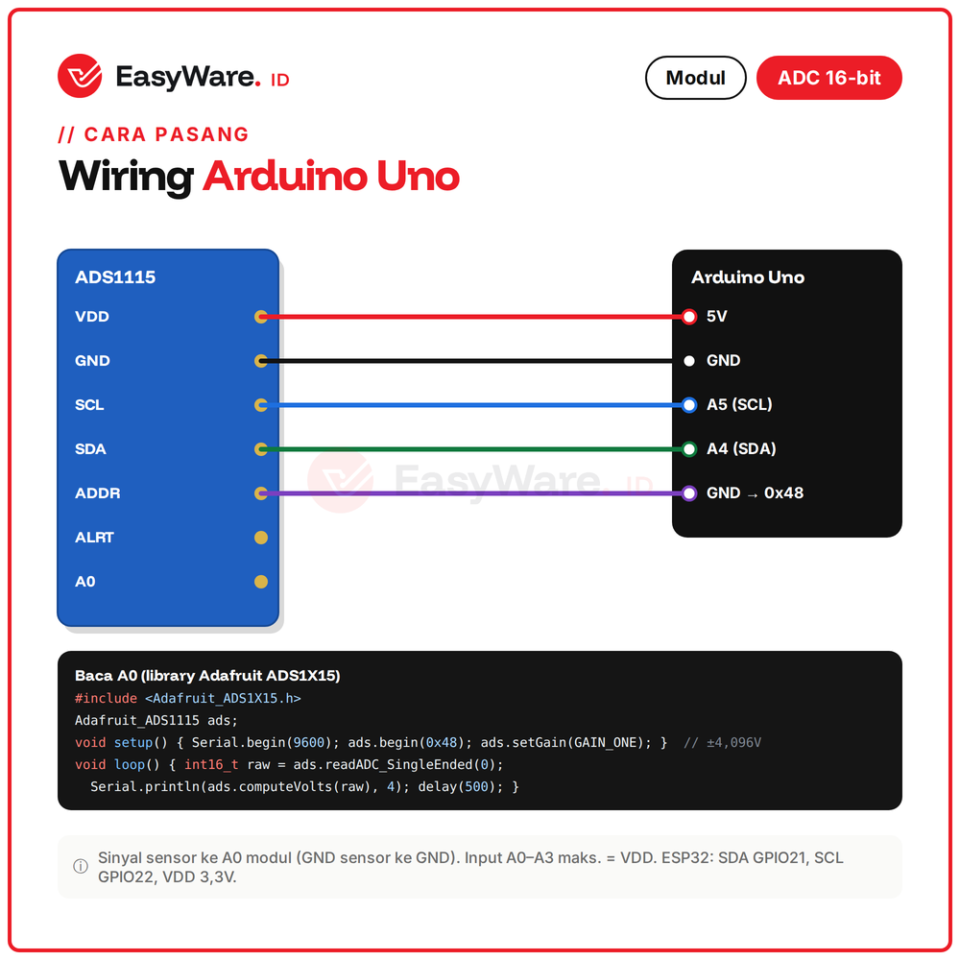

Cara Pakai
- VDD ke 5V Arduino, GND ke GND
- SCL ke A5, SDA ke A4 Arduino Uno. ESP32: SDA GPIO21, SCL GPIO22 dengan VDD 3,3V
- ADDR ke GND untuk alamat 0x48
- Pasang library Adafruit ADS1X15, lalu baca readADC_SingleEnded(0) untuk A0
Perbandingan
| Pilihan | Keterangan |
|---|---|
| ADS1115 | 16-bit, 860 sampel per detik, teliti |
| ADS1015 | 12-bit, lebih cepat |
| ADC Arduino Uno | 10-bit, tanpa PGA |
Aplikasi
✅ Load cell dan sensor tekanan
✅ Monitor tegangan baterai yang lebih teliti
✅ Sensor pH, TDS, dan sensor gas analog
✅ Tambahan input analog untuk ESP32 dan Raspberry Pi
FAQ
Bisa untuk ESP32 3,3V?
Bisa, catu modul dengan 3,3V dari ESP32.

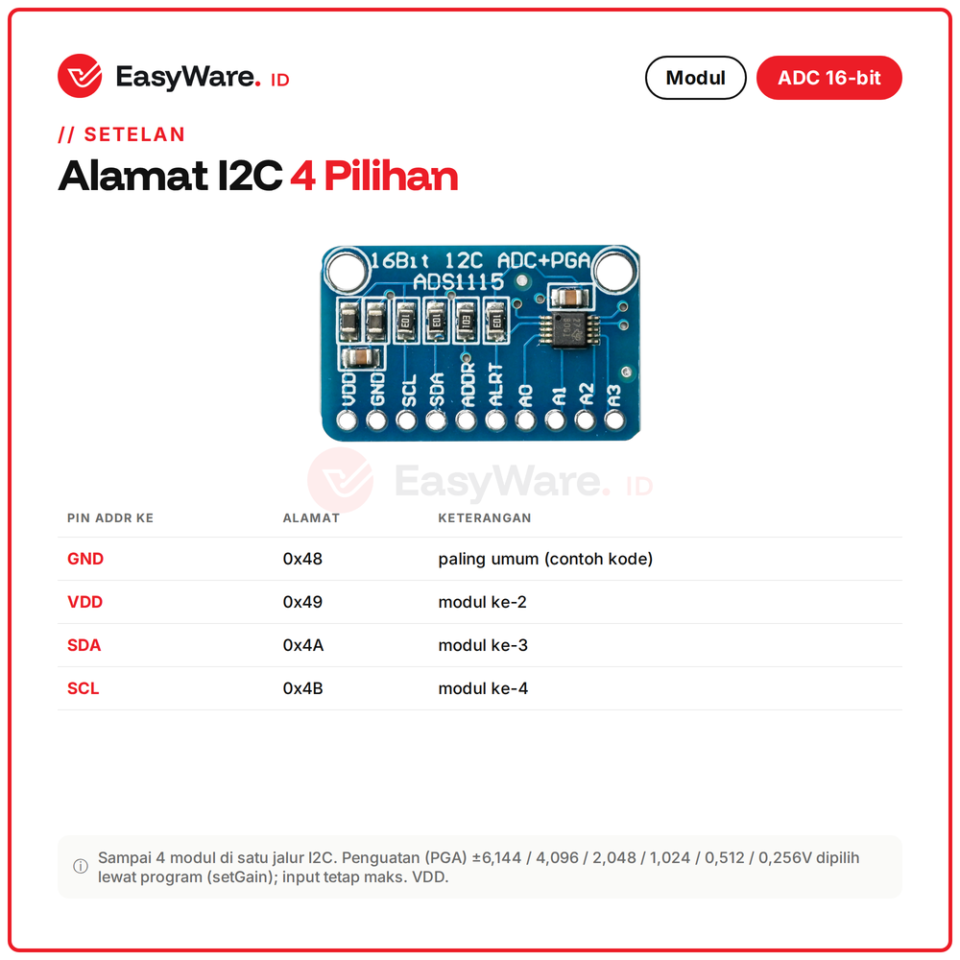

Bisa pasang beberapa modul?
Bisa sampai 4 modul dengan alamat berbeda lewat pin ADDR.

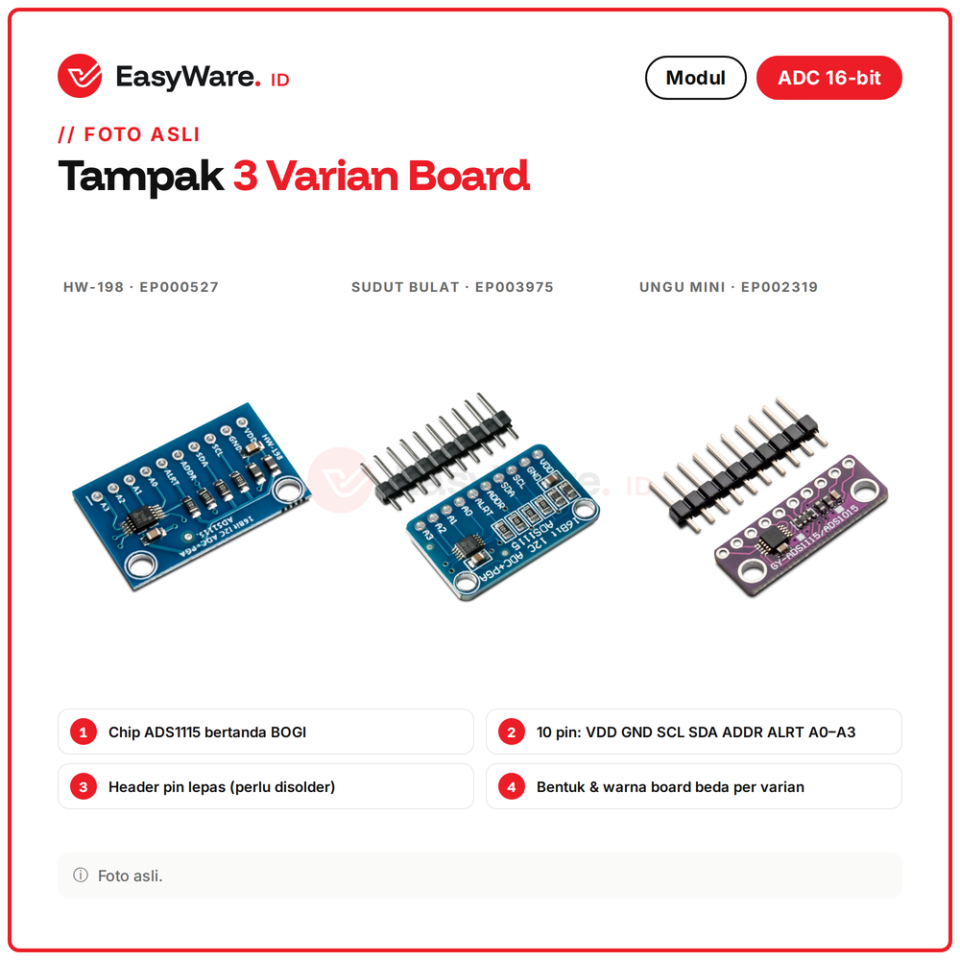

Apa beda ketiga varian?
Hanya bentuk dan warna board. Chip, pin, dan program sama.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 5 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Arduino & kompatibel |
