Joystick Shield V1.A Gamepad Arduino Uno Joystick 2 Sumbu 6 Tombol Header nRF24L01 Nokia 5110 Bluetooth
Di marketplace mulai Rp28.000 · lebih hemat Rp2.800
- Tanpa minimum belanja
- Dapat 25 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

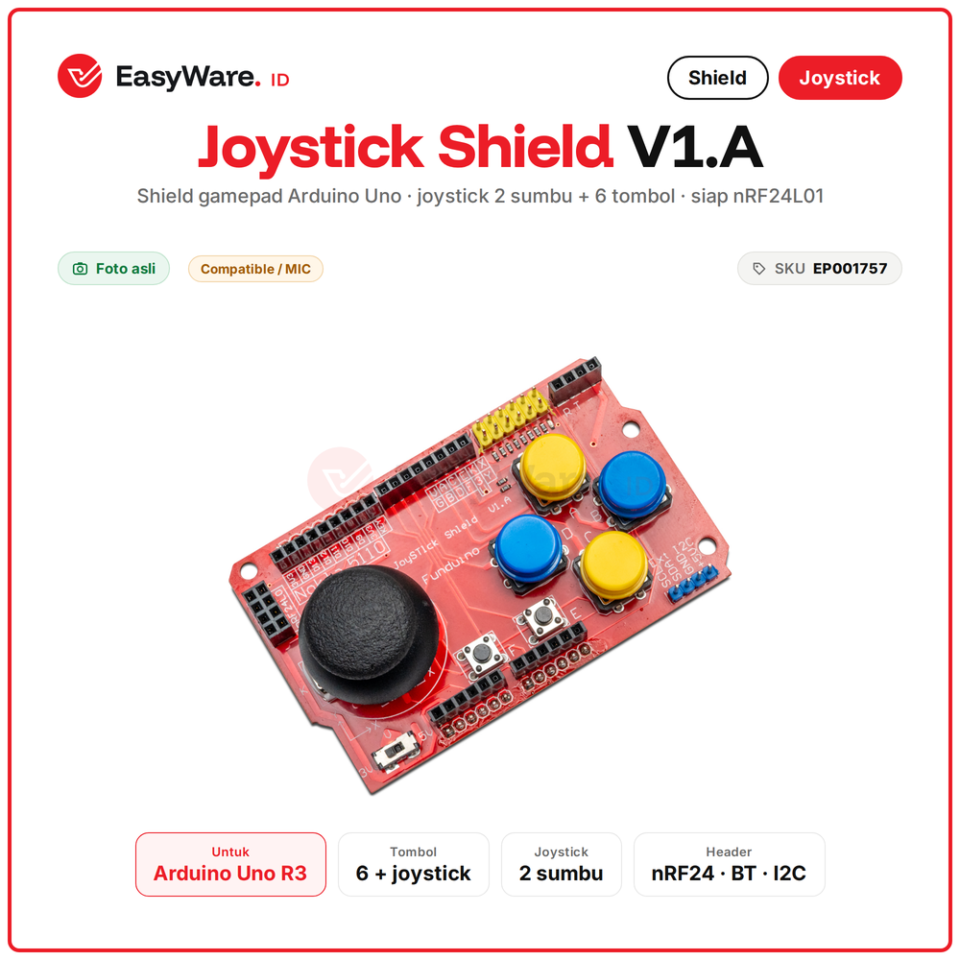

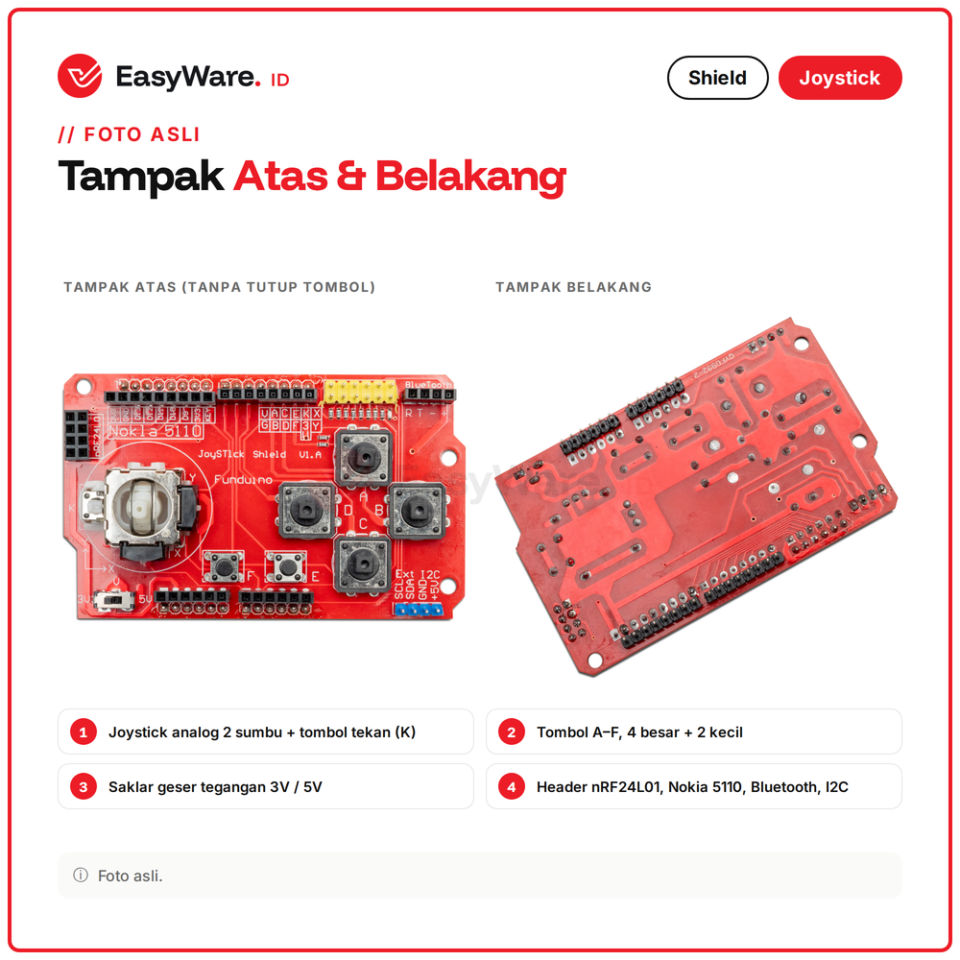

Shield gamepad untuk Arduino Uno dengan joystick analog 2 sumbu dan 6 tombol. Tinggal ditancapkan ke Uno tanpa kabel. Dilengkapi header untuk modul nRF24L01, layar Nokia 5110, Bluetooth serial, dan I2C, serta saklar pilihan tegangan 3,3V atau 5V. Cocok untuk remote robot dan kontroler game.
Joystick ibarat dua potensiometer yang digerakkan bersama: satu membaca gerak kiri-kanan, satu lagi atas-bawah, hasilnya angka 0 sampai 1023.
Spesifikasi
| Kompatibel | Arduino Uno R3 (format shield), Mega 2560 |
|---|---|
| Joystick | 2 sumbu analog, X ke A0, Y ke A1, tekan ke D8 |
| Tombol | A D2, B D3, C D4, D D5, E D6, F D7, aktif LOW |
| Header | nRF24L01, Nokia 5110, Bluetooth, I2C |
| Saklar | pilihan tegangan 3,3V atau 5V |

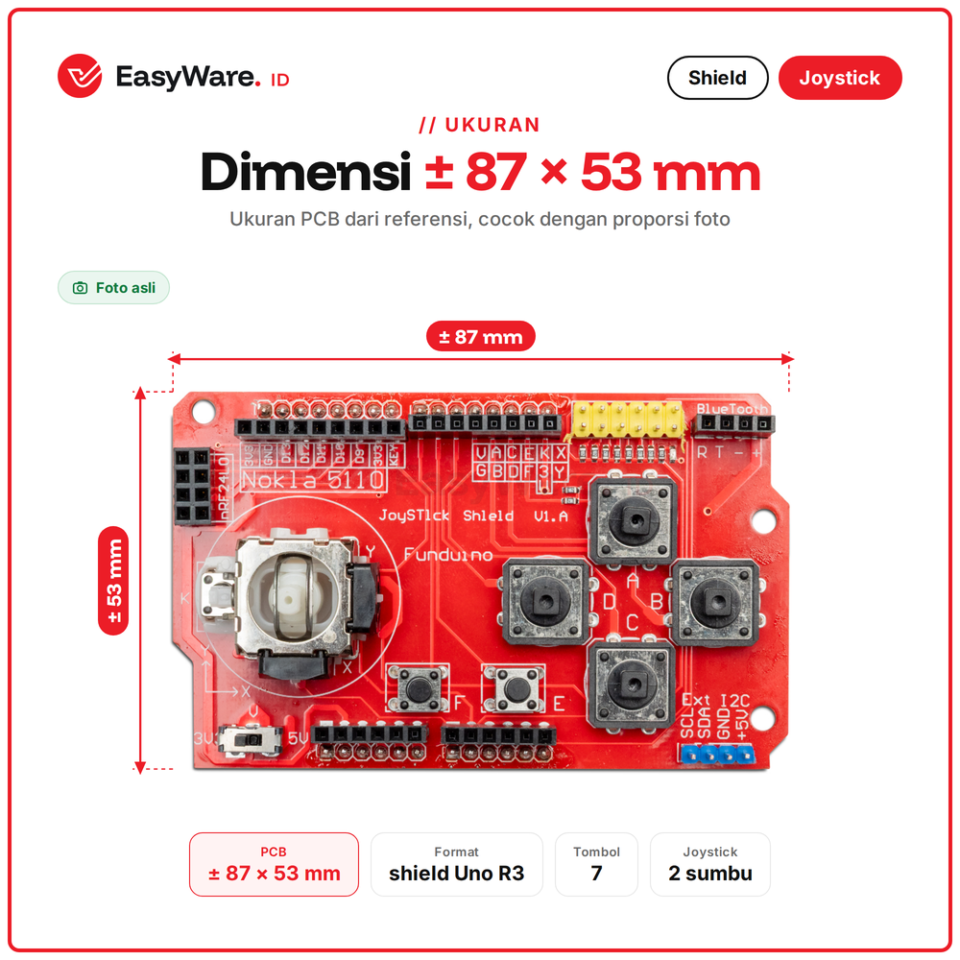

| Ukuran | sekitar 87 x 53 mm |
| Kode board | JoyStick Shield V1.A |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001757 |

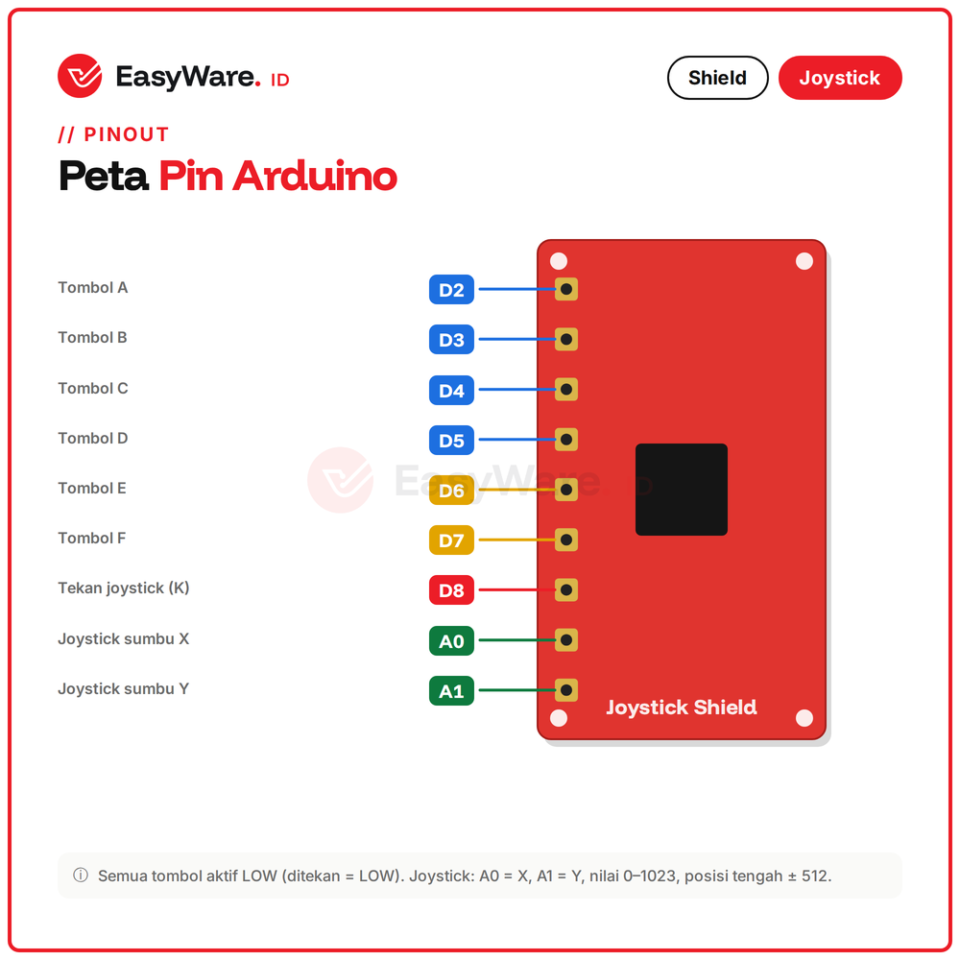

Pin
| Pin | Fungsi |
|---|---|
| D2 sampai D5 | tombol A, B, C, D |
| D6, D7 | tombol E, F |
| D8 | tekan joystick (K) |
| A0 | joystick sumbu X |
| A1 | joystick sumbu Y |

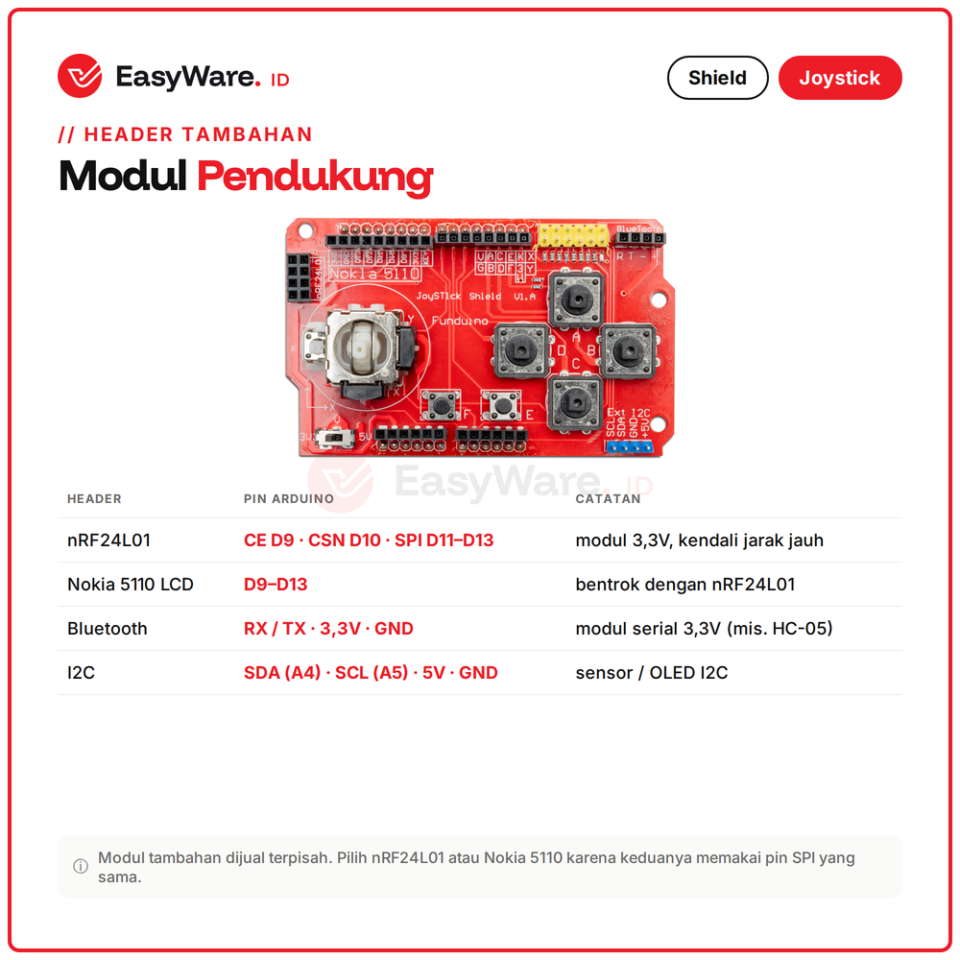

| D9 sampai D13 | header nRF24L01 atau Nokia 5110 |
| A4, A5 | header I2C SDA, SCL |

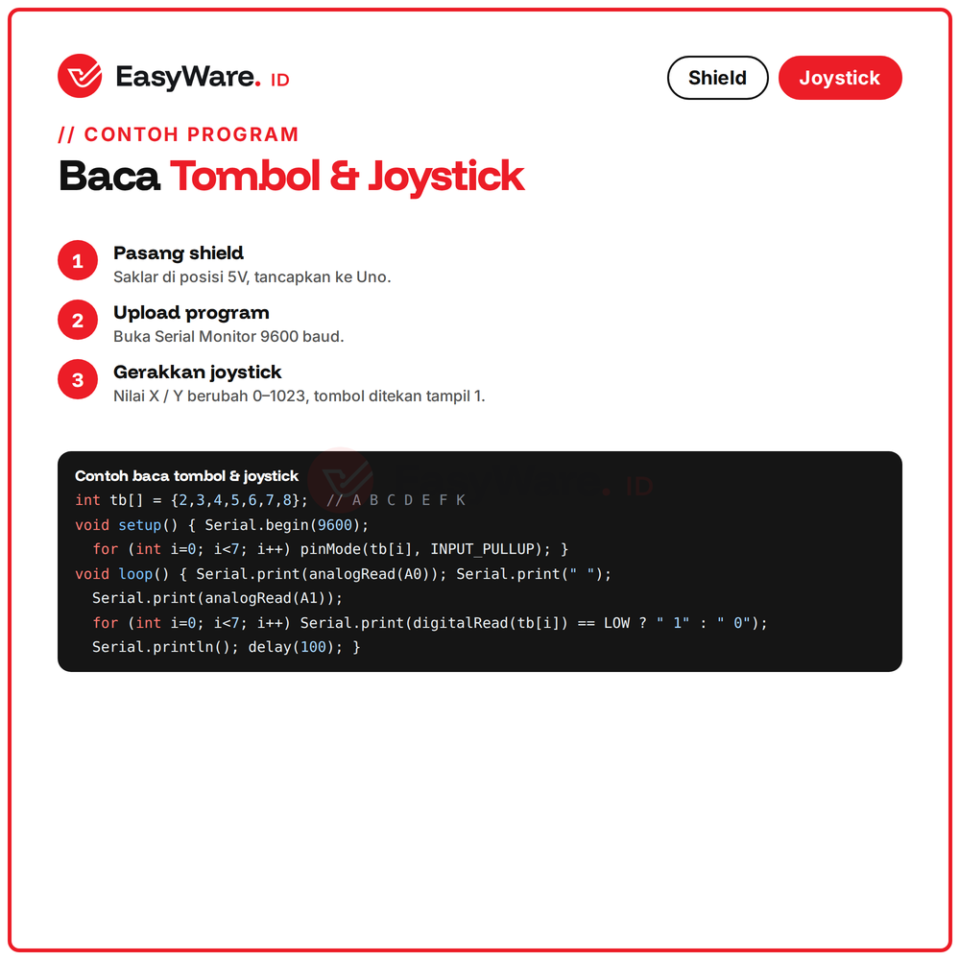

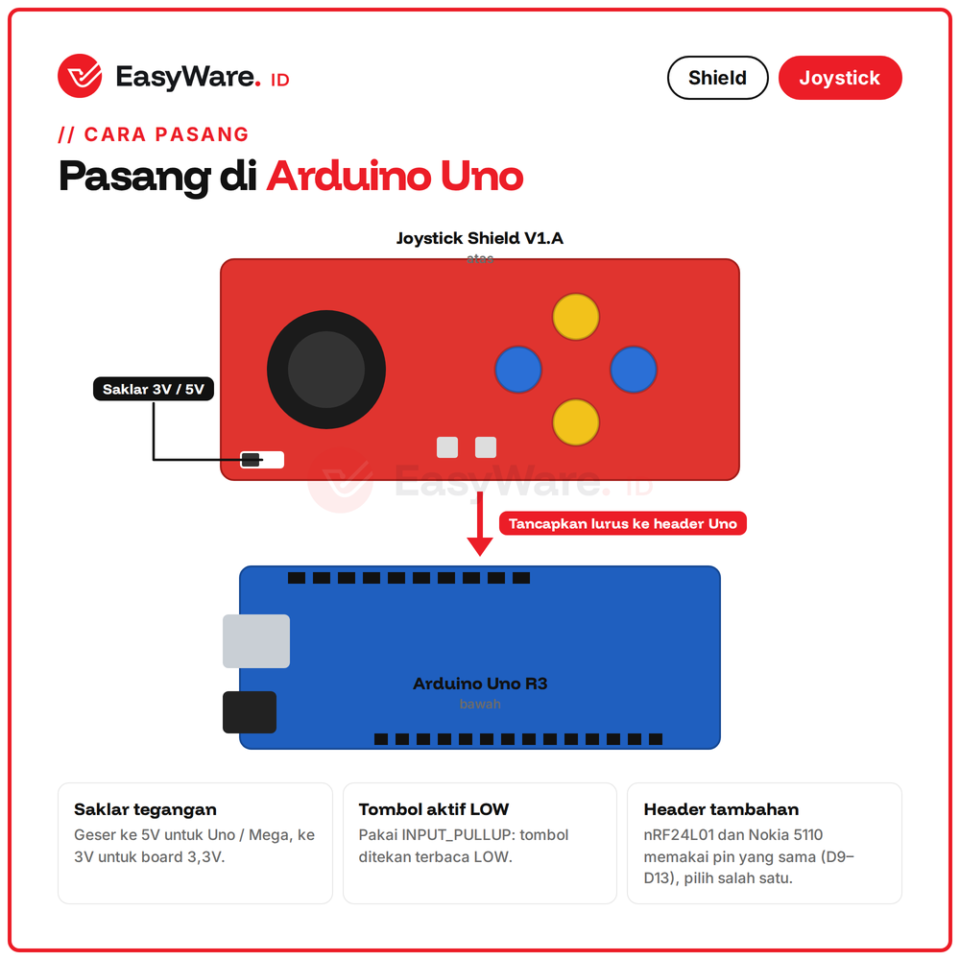

Cara Pakai
- Geser saklar ke 5V untuk Uno atau Mega
- Tancapkan shield lurus ke header Arduino Uno
- Atur pin tombol sebagai INPUT_PULLUP, tombol ditekan terbaca LOW
- Baca joystick dengan analogRead(A0) dan analogRead(A1)
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Joystick Shield V1.A ini | joystick + 6 tombol + header modul radio |
| Modul joystick biasa | hanya joystick, perlu kabel jumper |
Aplikasi
✅ Remote robot atau mobil RC dengan nRF24L01
✅ Kontroler game DIY
✅ Menu dan navigasi layar Nokia 5110 atau OLED
✅ Kendali lengan robot dan servo
FAQ
Bisa untuk Arduino Mega?
Bisa, format shield sama dengan Uno.
Kenapa tombol terbaca terbalik?
Tombol aktif LOW, ditekan bernilai LOW. Pakai INPUT_PULLUP.
Bisa untuk remote nirkabel?
Bisa, pasang modul nRF24L01 di header yang tersedia.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
