CJMCU-101 OPT101 Modul Sensor Cahaya Analog

Modul CJMCU-101 dengan chip OPT101 adalah sensor intensitas cahaya analog berpresisi tinggi. Chip OPT101 ini secara unik mengintegrasikan fotodioda (photodiode) berukuran besar dan penguat transimpedansi (transimpedance amplifier) di dalam satu kemasan transparan, sehingga efektif menghilangkan masalah noise dan kebocoran arus yang sering terjadi pada rangkaian sensor cahaya yang dirakit secara terpisah.

Perangkat ini sangat pas diaplikasikan pada proyek yang membutuhkan pengukur intensitas cahaya yang akurat dan responsif. Modul ini menjadi andalan untuk sistem pelacak cahaya matahari (solar tracker), instrumen medis, detektor asap, atau peralatan optik presisi yang membutuhkan sinyal output tegangan analog linier sebanding dengan intensitas cahaya yang diterima.

Spesifikasi

Konfigurasi Pin

Contoh Wiring

Library yang Bisa Dipakai

✅ AnalogRead (Bawaan Arduino): Modul ini menghasilkan tegangan analog linier, sehingga Anda cukup menggunakan fungsi analogRead() dasar bawaan IDE tanpa memerlukan instalasi library khusus.

Fitur

✅ Integrasi fotodioda dan amplifier dalam satu chip (monolithic) secara drastis mengurangi noise sirkuit.

✅ Memberikan output analog linier yang sebanding dengan intensitas cahaya, jauh lebih presisi dibandingkan sensor LDR yang bersifat logaritmik.

✅ Memiliki toleransi tegangan kerja yang sangat lebar (2.7V hingga 36V DC), aman digunakan bersama mikrokontroler 3.3V maupun 5V.

✅ Area sensor fotodioda yang cukup luas (berada tepat di bawah jendela kemasan transparan) memberikan sensitivitas penangkapan cahaya yang optimal.

Perbandingan dengan Sensor Cahaya Lain

Modul OPT101 adalah alternatif tingkat instrumen (profesional) untuk menggantikan fungsi LDR biasa. Jika proyek Anda membutuhkan deteksi perubahan cahaya dalam kecepatan tinggi (misalnya untuk modulasi optik) atau tingkat linieritas yang konsisten, OPT101 jauh lebih unggul. Trade-off utamanya adalah modul ini murni memberikan output analog; jika Anda membutuhkan pembacaan langsung dalam satuan metrik (Lux), Anda harus melakukan kalibrasi dan mengonversi nilai voltase pada kode program secara manual, tidak instan seperti memakai sensor I2C.

Aplikasi

✅ Sistem pelacak cahaya matahari (Solar tracker) dengan presisi tinggi.

✅ Sensor utama pada instrumen analitik atau peralatan medis pendeteksi partikel.

✅ Sistem otomasi penerangan (smart lighting) yang membutuhkan ambang batas cahaya akurat.

✅ Penerima sinyal (receiver) pada sistem komunikasi cahaya tampak (Visible Light Communication).

FAQ

Apakah modul ini mengeluarkan data digital?

Tidak. Sensor OPT101 murni menghasilkan sinyal tegangan analog yang bervariasi sesuai dengan intensitas cahaya melalui pin OUT. Anda harus membacanya melalui pin ADC (Analog-to-Digital Converter) mikrokontroler.

Apa fungsi pin 1M dan -V pada board?

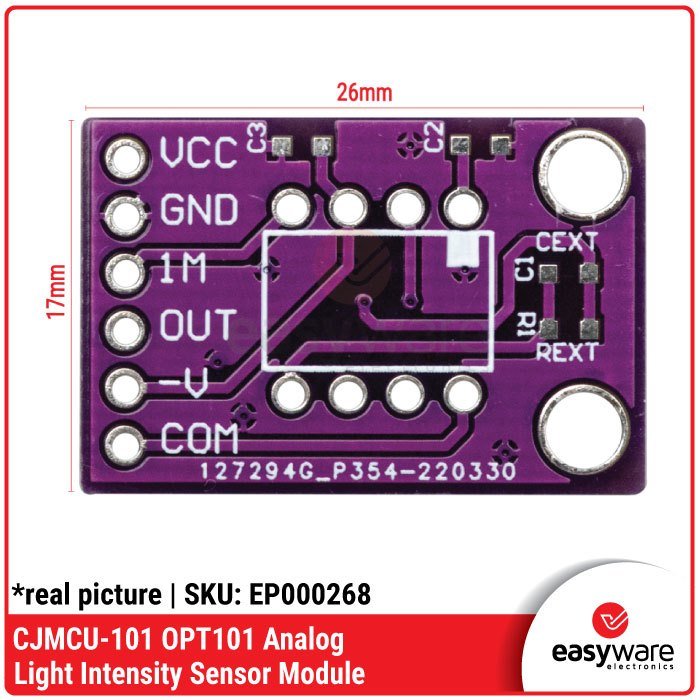

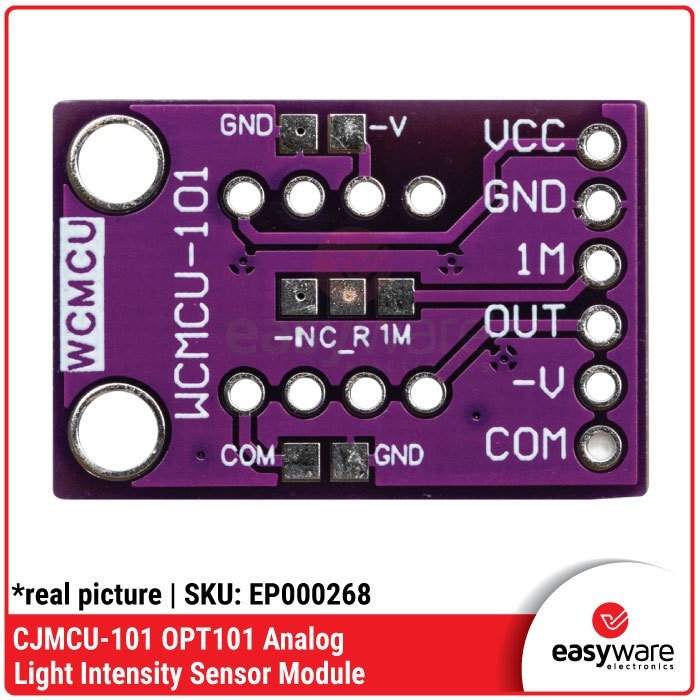

Pin 1M terhubung dengan resistor internal sebesar 1MΩ yang dapat di-jumper ke OUT untuk mendapatkan penguatan (gain) standar. Pin -V disediakan jika Anda menggunakan power supply ganda (tegangan negatif). Untuk penggunaan standar 5V atau 3.3V, ikat pin -V bersama dengan COM ke GND.

Apakah komponen sudah disolder menjadi satu?

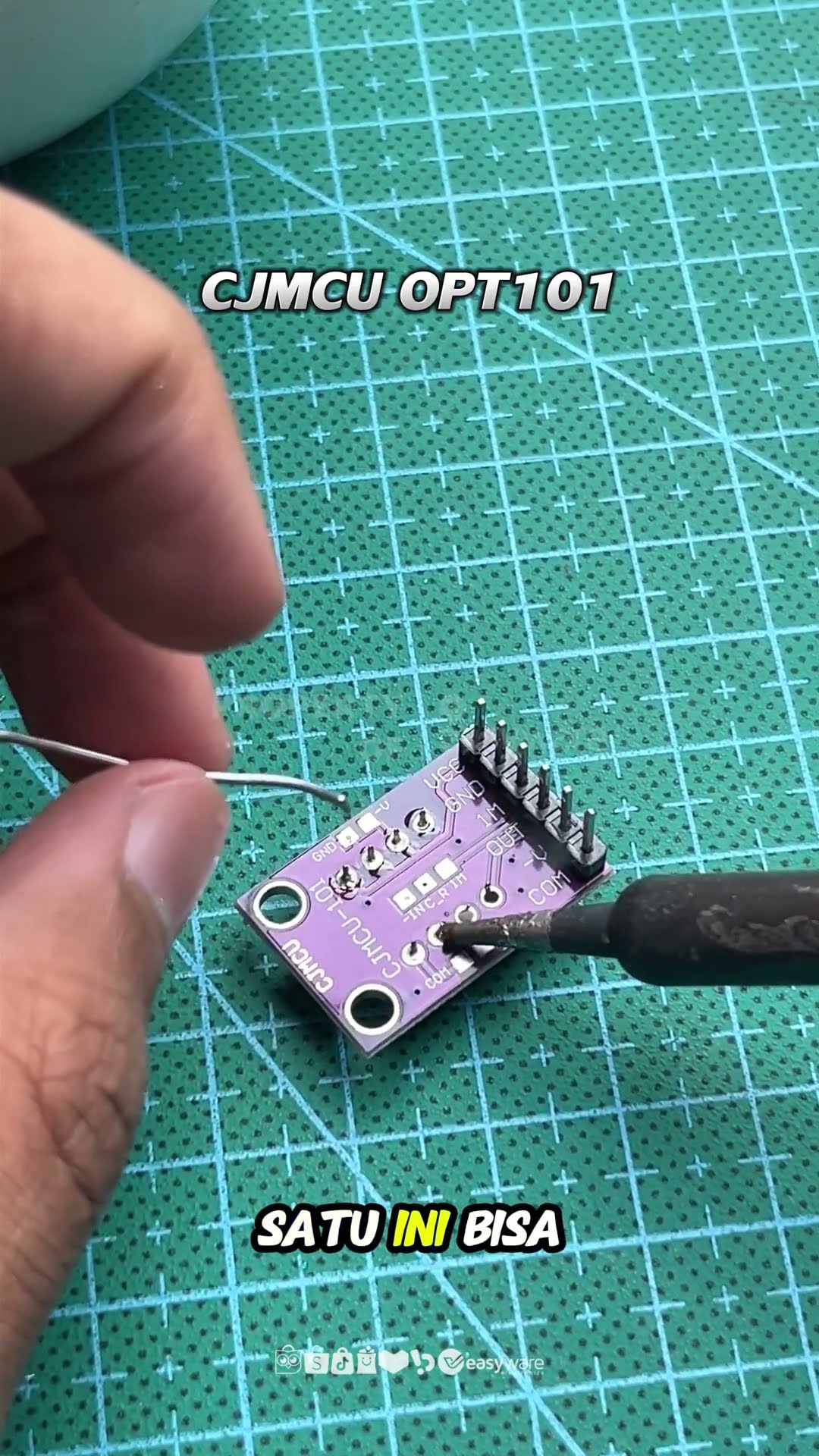

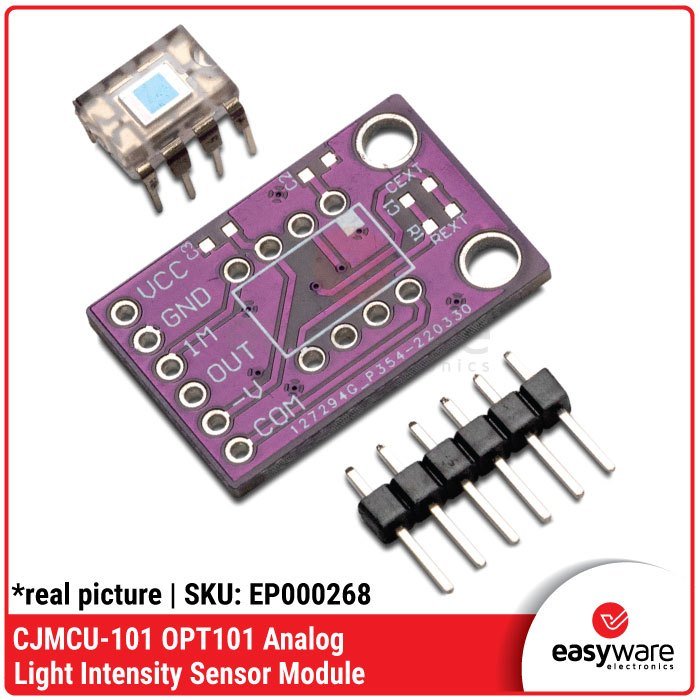

Tidak. Dalam satu paket, komponen PCB CJMCU-101, pin header 6-pin, dan chip OPT101 diberikan secara terpisah (belum disolder). Anda harus menyoldernya sendiri.

Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Komponen chip OPT101 (kemasan DIP-8 transparan), pin header, dan PCB disertakan dalam keadaan terpisah (belum dirakit). Perhatikan orientasi kaki chip saat menyolder agar sesuai dengan lekukan penanda pada silkscreen PCB.
