IC LM2596S-5.0 Regulator Step Down 3A Output 5V TO-263-5
Di marketplace mulai Rp4.500 · lebih hemat Rp400
- Tanpa minimum belanja
- Dapat 4 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
IC regulator step-down (buck) LM2596S-5.0 dengan output tetap 5V dan arus sampai 3A. Kemasan SMD TO-263-5 dengan tab logam sebagai pendingin. Cocok untuk membuat atau memperbaiki modul step-down 5V, catu daya Arduino dan ESP32 dari aki atau adaptor 12V-24V, serta pengganti IC di modul LM2596 yang rusak.
Regulator linier membuang kelebihan tegangan jadi panas. LM2596 bekerja seperti keran yang dibuka-tutup sangat cepat, jadi tegangan turun ke 5V dengan panas jauh lebih sedikit.
Spesifikasi
| IC | LM2596S-5.0, regulator step-down |
|---|---|
| Tegangan masuk | 4,5-40V |
| Tegangan keluar | 5,0V tetap, toleransi 4% |
| Arus keluar | maksimal 3A |
| Frekuensi | sekitar 150 kHz |
| Enable | pin ON/OFF, LOW aktif |

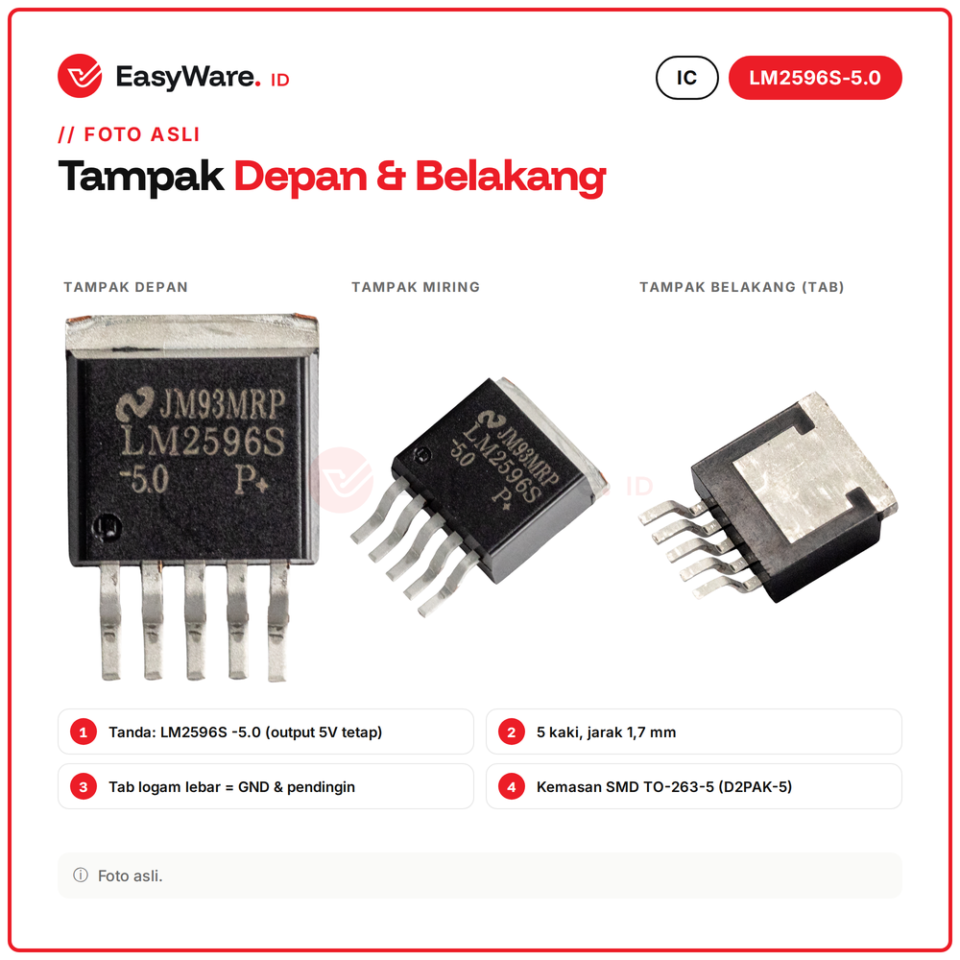

| Kemasan | TO-263-5 (D2PAK-5) SMD |

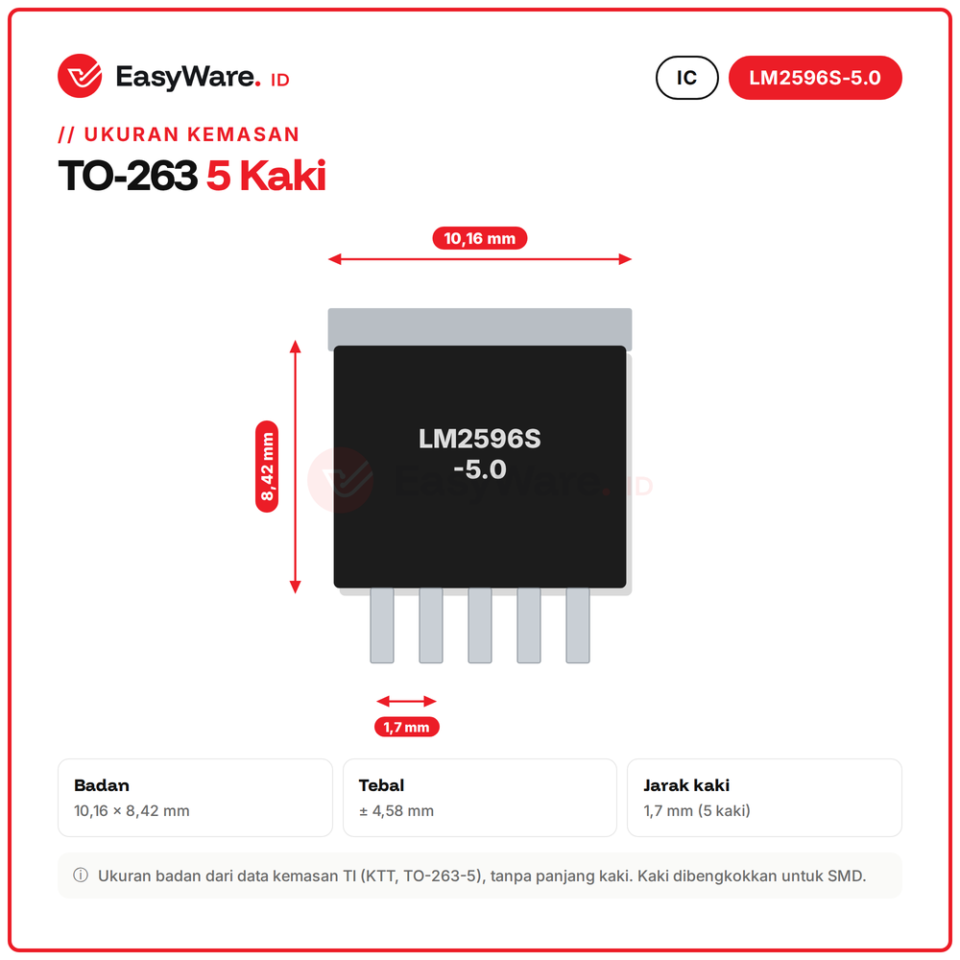

| Ukuran badan | 10,16 x 8,42 x 4,58 mm, jarak kaki 1,7 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP003828 |

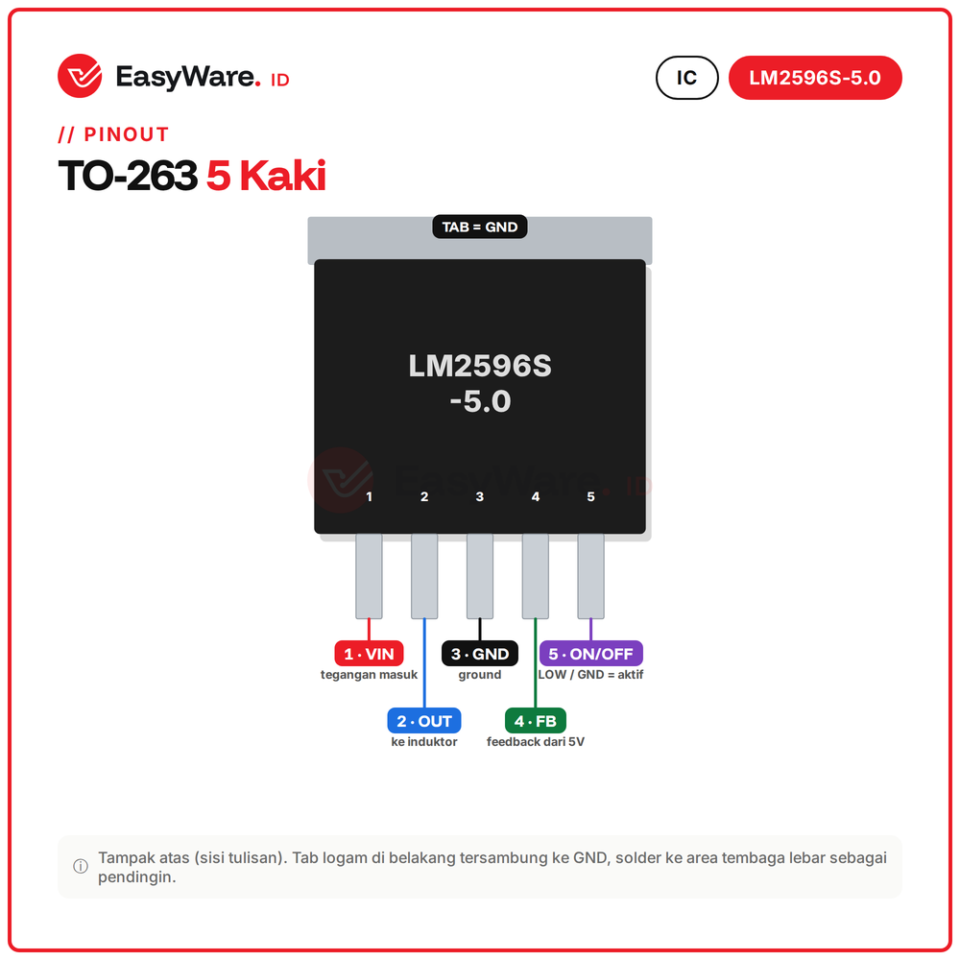

Pin
| Pin | Fungsi |
|---|---|
| 1 VIN | tegangan masuk |
| 2 OUT | ke induktor dan dioda |
| 3 GND | ground, tab juga GND |
| 4 FB | feedback dari output 5V |
| 5 ON/OFF | sambung GND agar aktif |

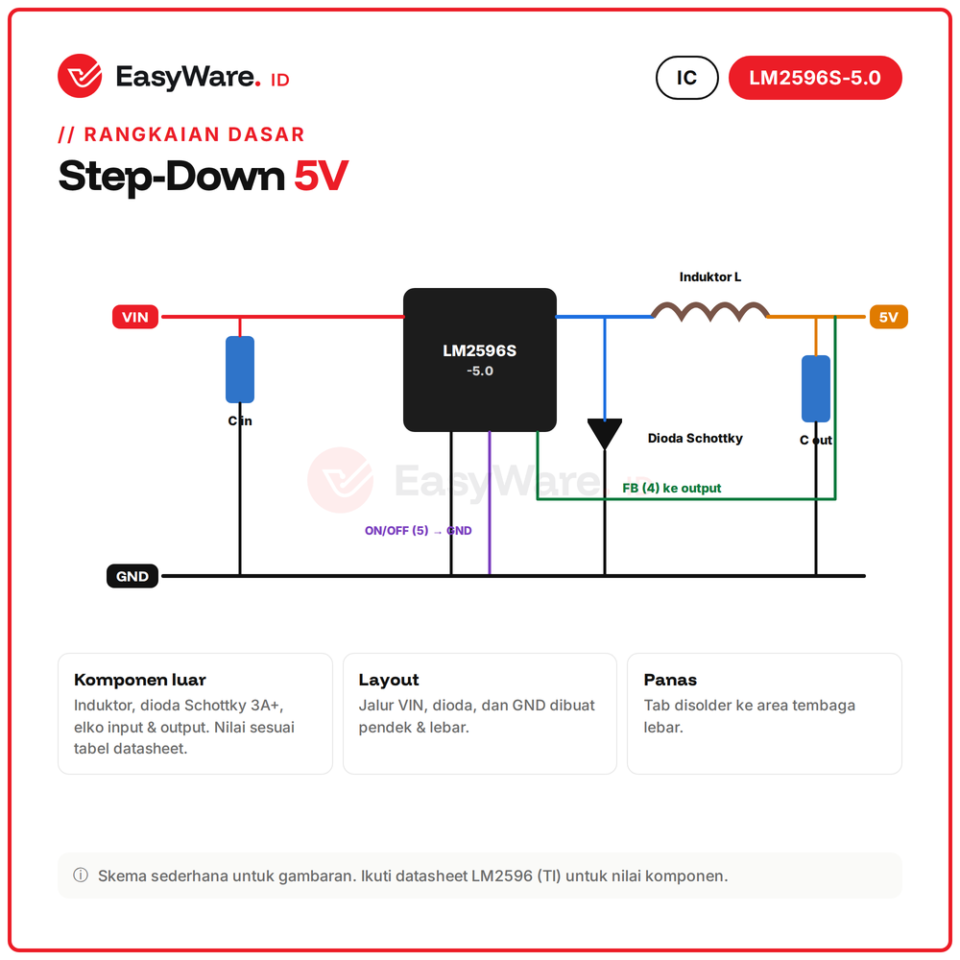

Cara Pakai
- Siapkan induktor, dioda Schottky 3A ke atas, dan elko input output sesuai datasheet
- Solder tab ke area tembaga lebar sebagai pendingin
- Hubungkan FB ke output 5V dan ON/OFF ke GND
- Beri input di atas sekitar 7V, ukur output 5V tanpa beban dulu
Aplikasi
✅ Modul step-down 5V DIY
✅ Catu Arduino dan ESP32 dari aki 12V
✅ Pengganti IC modul LM2596 rusak
✅ Charger USB 5V di kendaraan
FAQ
Bisa diatur tegangannya?
Tidak, versi -5.0 output tetap 5V.
Bisa 3A terus-menerus?
Bisa dengan pendinginan PCB yang cukup.
Beda dengan modul LM2596?
Ini IC-nya saja.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 3 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Semikonduktor |
