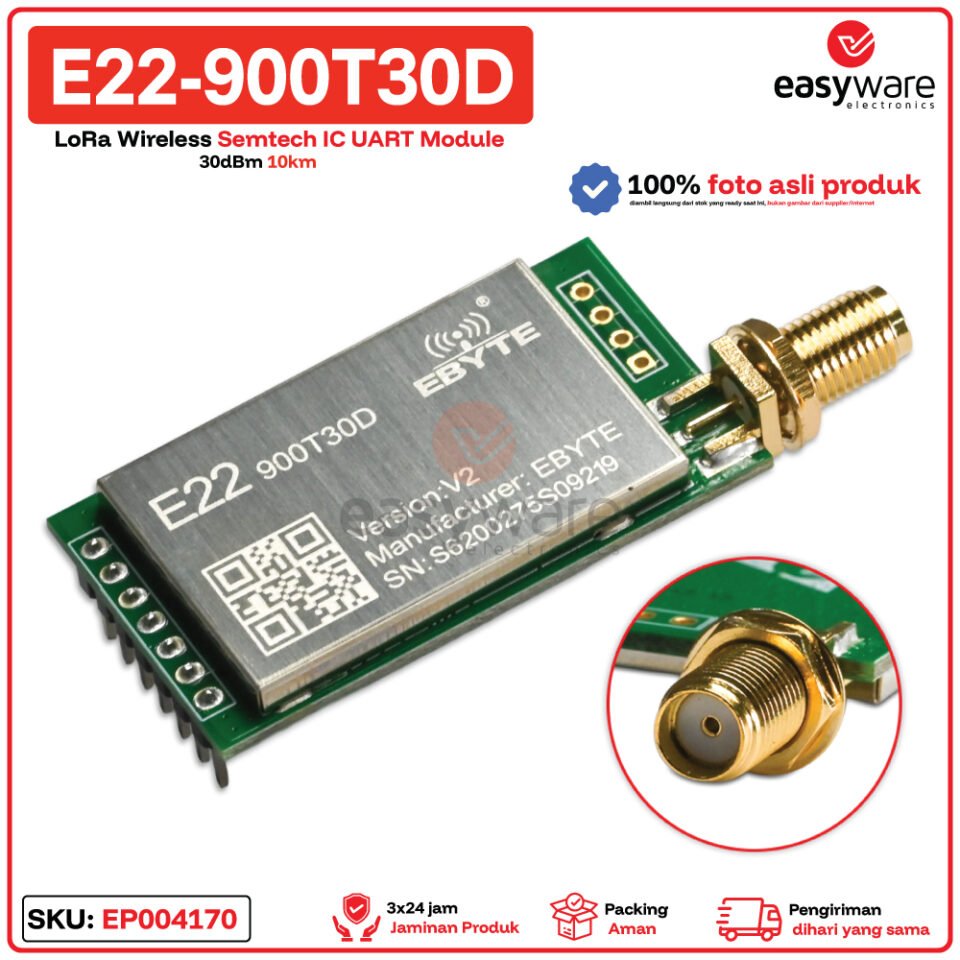

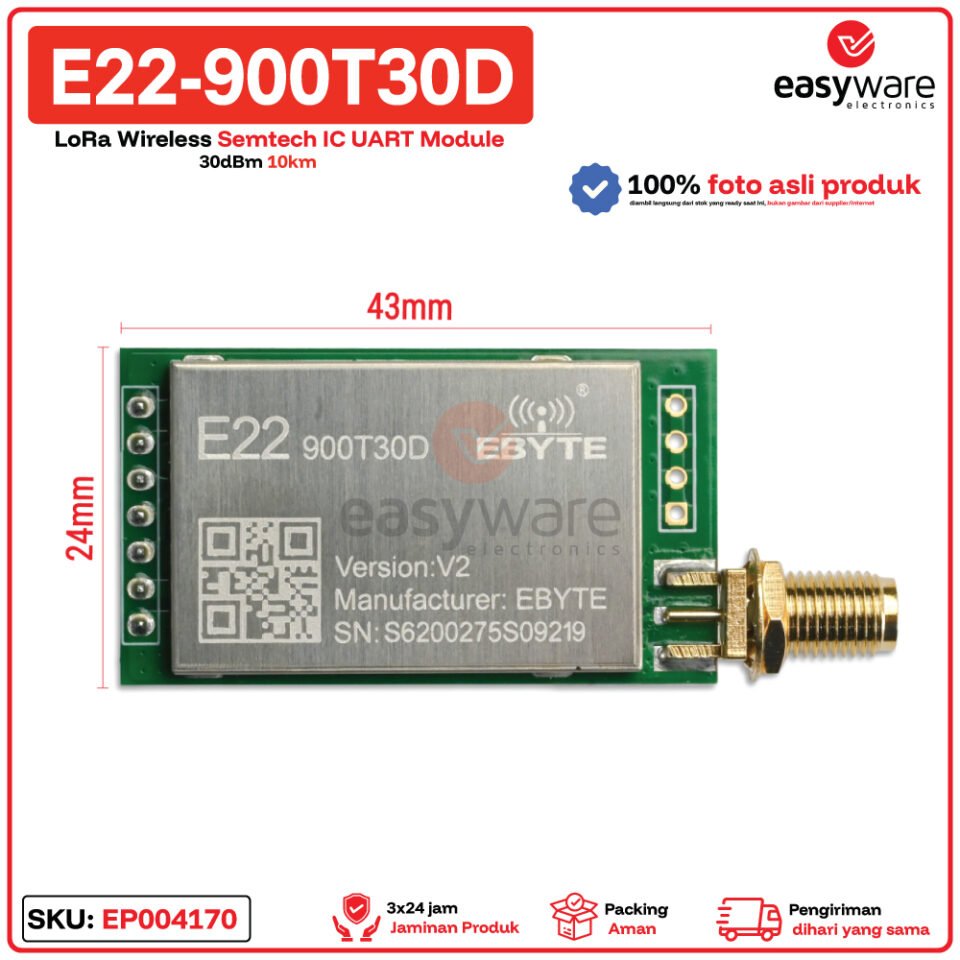

EBYTE E22-900T30D Modul LoRa Semtech SX1262 900MHz 30dBm UART 10km

Modul EBYTE E22-900T30D adalah perangkat komunikasi nirkabel berbasis teknologi LoRa yang menggunakan IC tangguh generasi baru, Semtech SX1262. Beroperasi pada rentang frekuensi 868/915MHz, modul ini dirancang khusus untuk memancarkan sinyal kuat hingga 30 dBm, memungkinkannya menembus jarak komunikasi hingga 10 kilometer dengan kemampuan anti interferensi sinyal yang andal.

Kehadiran antarmuka UART menjadikan modul pemancar jarak jauh ini sangat mudah dihubungkan dengan berbagai mikrokontroler standar tanpa harus memprogram protokol SPI yang rumit. Papan ini sangat ideal untuk merancang infrastruktur telemetri industri berskala besar, sistem pertanian cerdas (smart farming), atau node sensor pemantauan aset di wilayah pelosok yang tidak terjangkau jaringan seluler maupun internet.

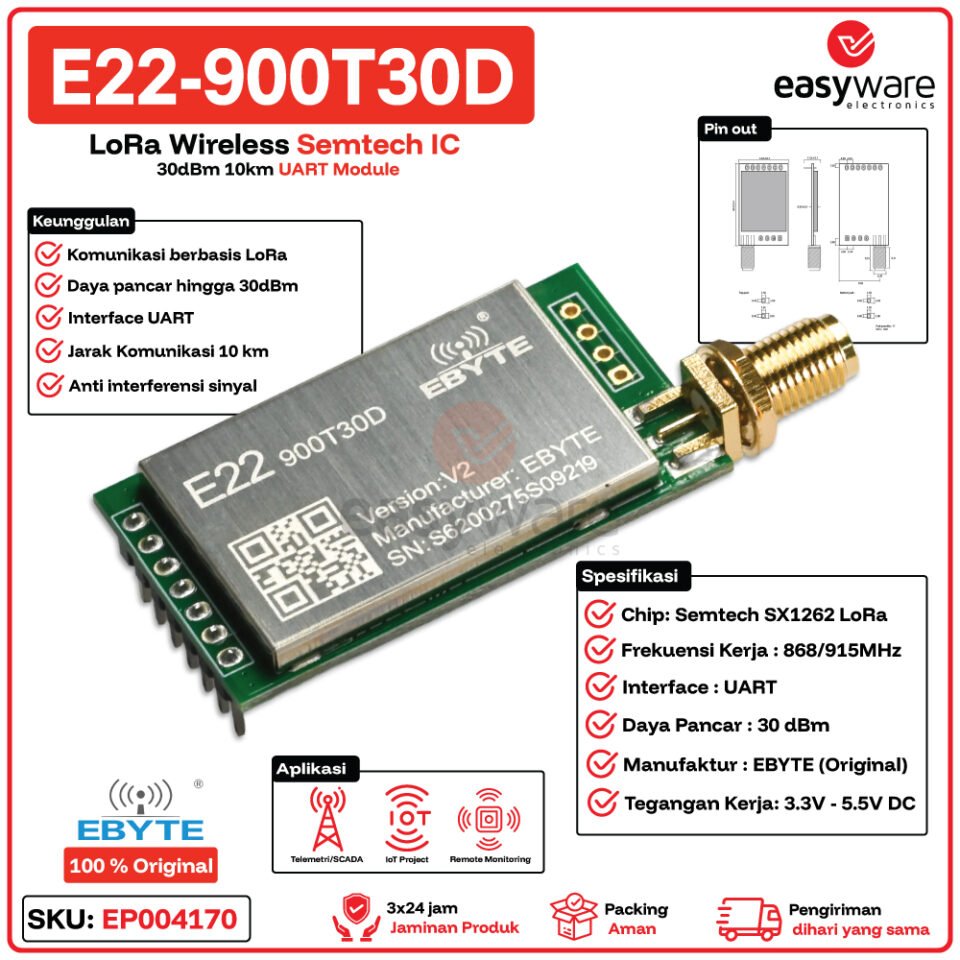

Spesifikasi

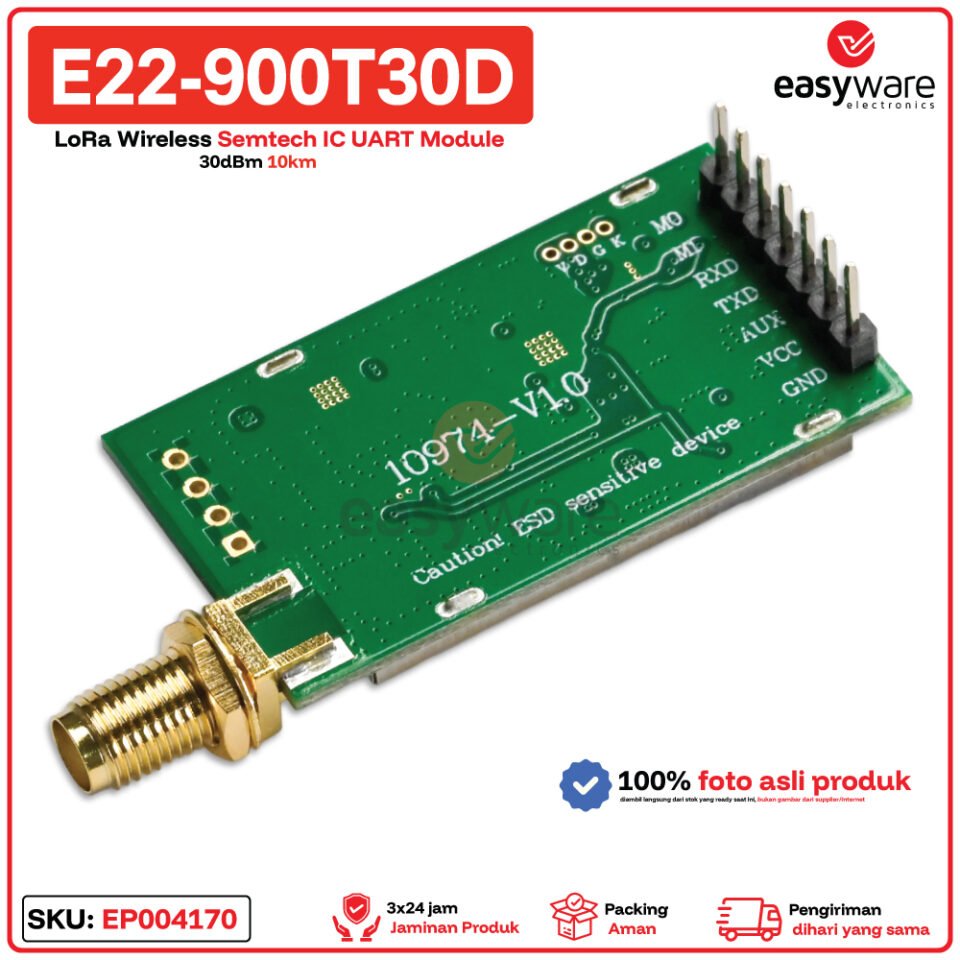

Konfigurasi Pin

Contoh Wiring

Library yang Bisa Dipakai

✅ EByte_LoRa_E22: Library komprehensif untuk mengatur parameter transmisi seperti baud rate, frekuensi, dan menangani pengiriman paket data terstruktur.

✅ SoftwareSerial: Pustaka bawaan Arduino yang digunakan untuk membuat port serial virtual jika pin hardware serial mikrokontroler sudah terpakai.

Fitur

✅ Memanfaatkan IC Semtech SX1262 dengan komunikasi berbasis LoRa.

✅ Daya pancar sangat tinggi hingga 30 dBm untuk menembus jarak komunikasi hingga 10 km.

✅ Tahan terhadap gangguan berkat fitur anti interferensi sinyal yang disempurnakan pelindung logam pada modul.

✅ Menggunakan antarmuka UART yang sangat umum dan ramah pengguna (user-friendly).

Perbandingan dengan Modul LoRa Lain

Seri T30D adalah varian High Power dari EBYTE yang mengedepankan daya tembus dan jarak maksimum (30dBm / 10km), jauh mengungguli seri T22D (22dBm). Penggunaan chip baru SX1262 juga membuatnya lebih efisien. Trade-off-nya, karena memancarkan daya sebesar 1 Watt (30dBm), modul ini menyedot arus sesaat (peak current) yang cukup masif saat memancarkan data, sehingga Anda diwajibkan menggunakan catu daya eksternal penurun tegangan (step-down) yang andal, dan tidak boleh mengambil suplai listrik murni dari pin 5V bawaan papan mikrokontroler.

Aplikasi

✅ Sistem kendali dan Telemetri/SCADA jarak jauh.

✅ Infrastruktur dasar konektivitas untuk IoT Project wilayah outdoor.

✅ Sensor stasiun cuaca dan Remote Monitoring lingkungan alam.

✅ Komunikasi data point-to-point mandiri tanpa infrastruktur seluler.

FAQ

Apakah antena sudah termasuk di dalam paket pembelian?

Tidak. Berdasarkan gambar produk yang tertera, paket hanya berisi modul E22-900T30D. Anda perlu membeli antena berfrekuensi 900MHz (868/915) dengan konektor SMA secara terpisah.

Apakah modul boleh dinyalakan tanpa memasang antena?

Dilarang keras. Modul pemancar gelombang radio berdaya tinggi (30dBm) yang dioperasikan tanpa beban antena akan merusak sirkuit penguat daya (PA) internal seketika akibat gelombang pantul.

Bagaimana cara menyetel frekuensi dan mode transmisi?

Pengaturan baud rate, air data rate, frekuensi, dan kunci komunikasi disetel melalui antarmuka perangkat lunak dengan mengirim command heksadesimal ke port UART saat kombinasi pin M0 dan M1 berada dalam mode konfigurasi.

Catatan: Produk ini adalah 100% Original EBYTE. Modul ini menuntut ketersediaan arus listrik yang besar dari catu daya Anda (mendekati 1A pada pancaran maksimal). Pastikan regulator daya pada sistem rancangan Anda mampu menanganinya.
