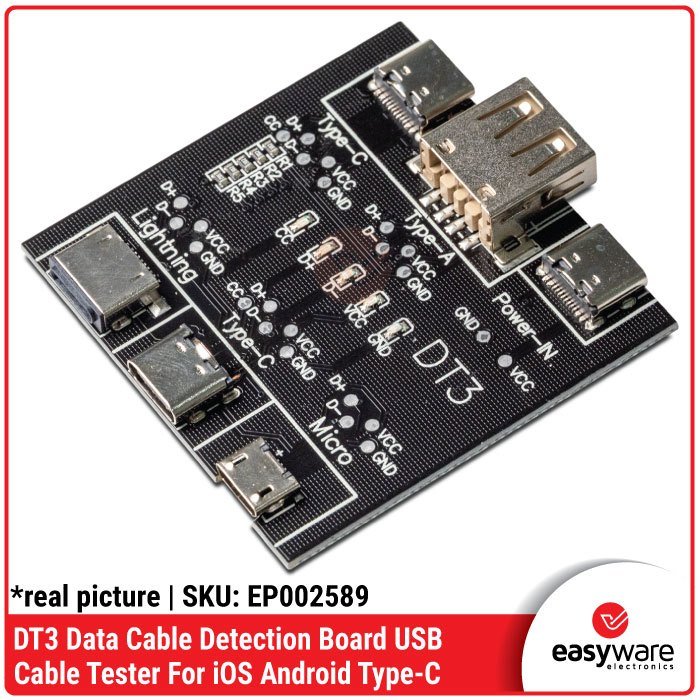

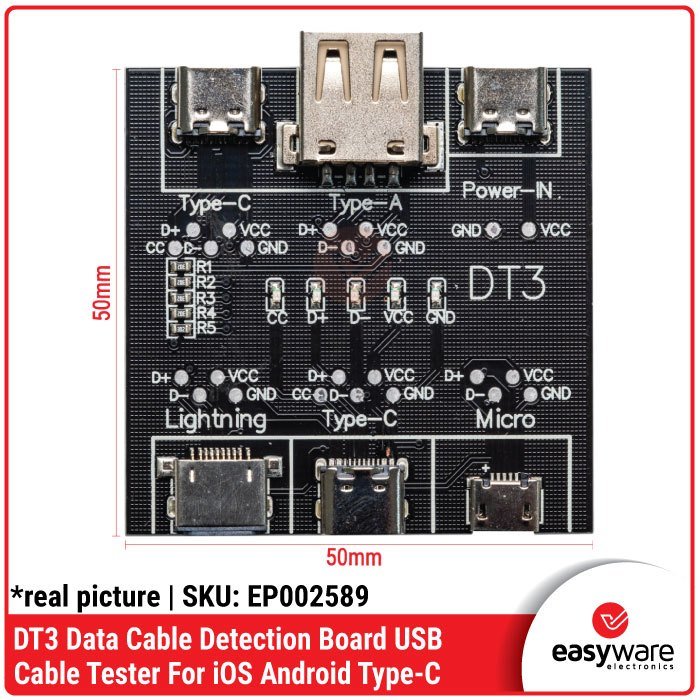

DT3 Data Cable Detection Board USB Cable Tester For iOS Android Type-C

Modul DT3 Data Cable Detection Board adalah alat uji kabel USB praktis yang dirancang khusus untuk mendeteksi kondisi fisik, sambungan jalur data, serta kualitas kabel pengisi daya (kabel data) untuk perangkat Android dan iOS. Dengan berbagai jenis port input dan output yang tersedia secara lengkap pada satu papan sirkuit, alat ini memungkinkan Anda untuk memeriksa apakah jalur VCC, GND, D+, D-, dan CC pada sebuah kabel terhubung dengan baik atau mengalami putus di tengah jalan.

Perangkat ini sangat pas digunakan oleh teknisi servis ponsel, toko aksesoris handopne, atau para hobiis elektronika yang ingin memastikan kualitas kabel USB sebelum digunakan untuk transfer data berkecepatan tinggi atau pengisian daya aman. Dengan indikator visual yang jelas, proses troubleshooting kabel rusak menjadi jauh lebih cepat dan akurat.

Spesifikasi

Aplikasi

✅ Menguji kelayakan kabel data USB sebelum dijual atau digunakan pada perangkat penting.

✅ Memeriksa kabel yang putus di bagian dalam secara cepat tanpa harus memotong pembungkus kabel.

✅ Alat bantu bagi teknisi konter handphone untuk membedakan kabel charging murni (tanpa jalur data) dan kabel data lengkap.

✅ Kontrol kualitas mandiri (QC) untuk aksesoris kabel pabrikan rumahan atau proyek DIY.

FAQ

Bagaimana cara kerja alat tester kabel ini?

Anda cukup menyambungkan sumber daya eksternal ke terminal Power-In, lalu colokkan kedua ujung kabel yang ingin diuji ke port yang sesuai pada board (misalnya dari USB Type-A ke Type-C). Perhatikan lampu indikator LED yang menyala untuk memastikan setiap jalur pin (VCC, GND, D+, D-, CC) tersambung dengan normal.

Apakah alat ini bisa mendeteksi kabel yang hanya bisa dipakai untuk charging saja?

Bisa. Melalui pemeriksaan indikator jalur D+ dan D-, Anda dapat langsung melihat apakah kabel tersebut memiliki jalur data yang aktif atau hanya berisi kabel daya (VCC dan GND) saja.

Apakah baterai atau adaptor daya disertakan dalam paket pembelian?

Tidak. Anda perlu menyediakan sumber catu daya eksternal mandiri (seperti adaptor USB atau power bank) yang dihubungkan ke port Power-In untuk menyalakan rangkaian indikator pada board.

Catatan: Produk ini adalah versi Compatible / MIC (Made in China). Pastikan Anda memberikan tegangan input yang sesuai pada bagian Power-In saat melakukan pengujian agar lampu indikator dapat berfungsi dengan normal.
