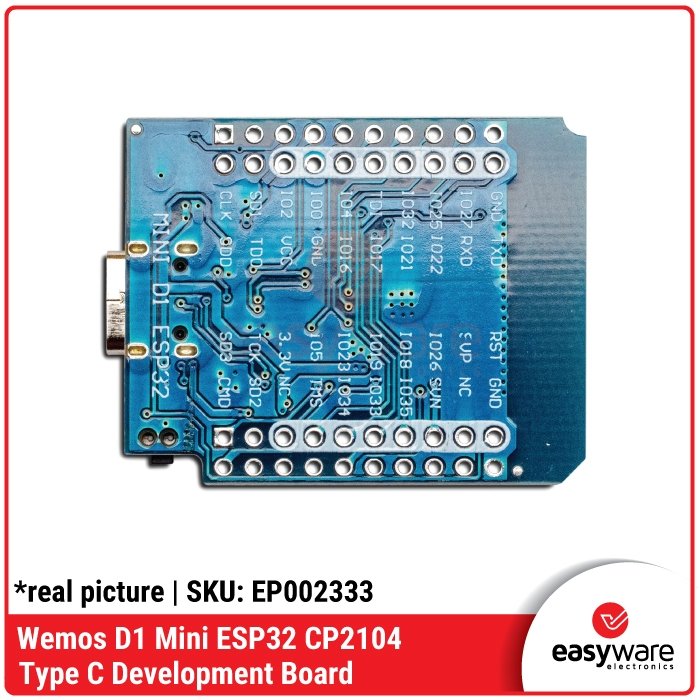

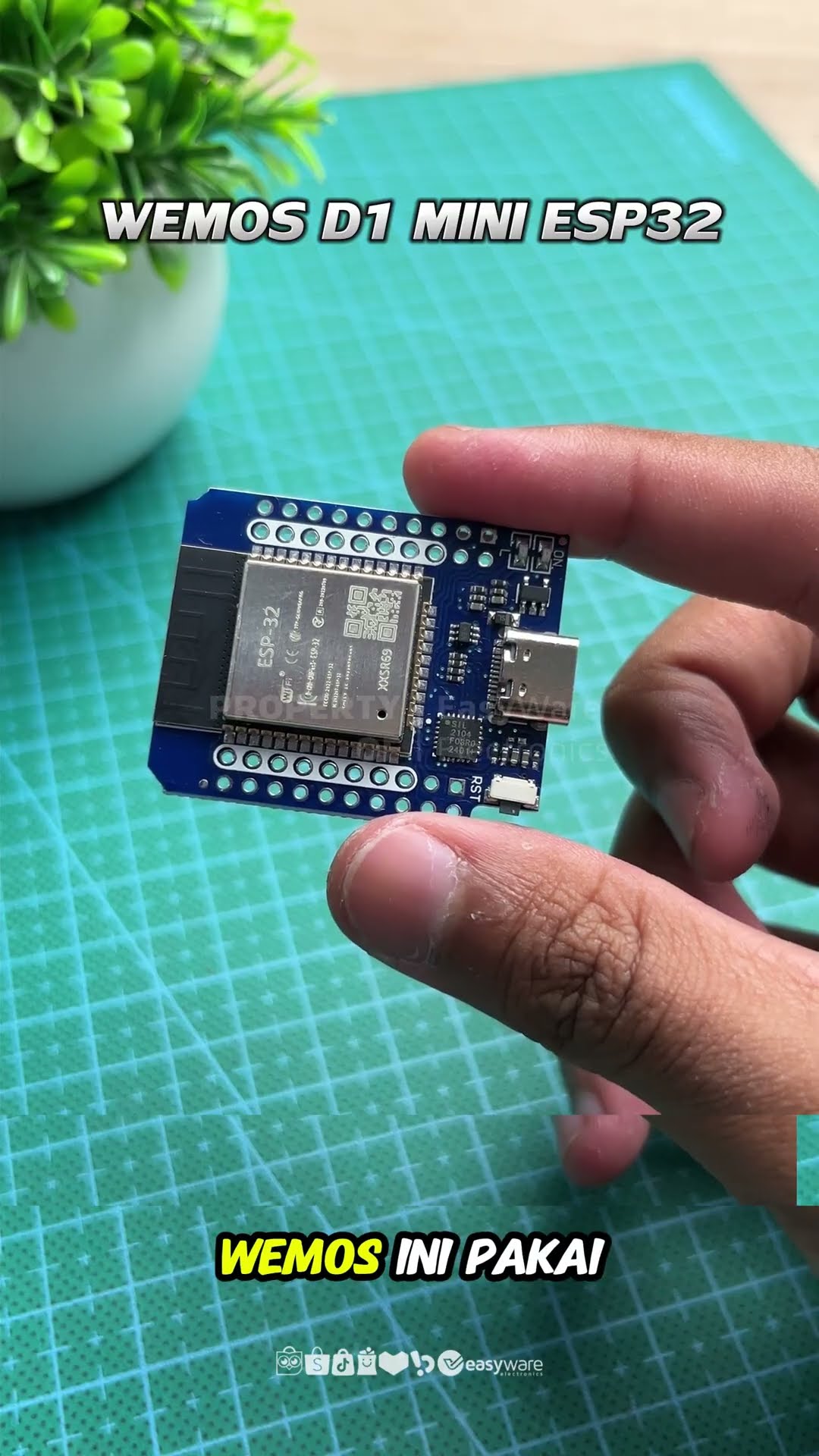

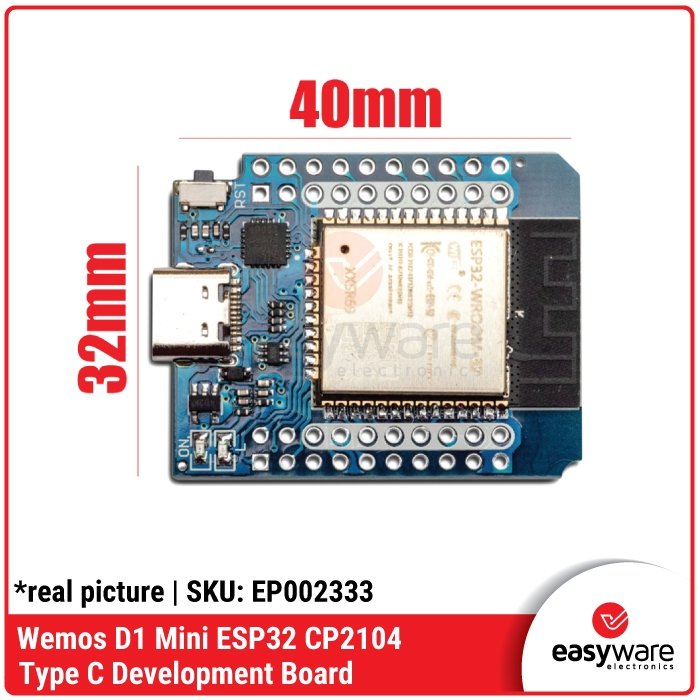

Wemos D1 Mini ESP32 WiFi Bluetooth Board CP2104 Type-C

Wemos D1 Mini ESP32 adalah board pengembangan mikrokontroler berukuran sangat ringkas yang membawa kekuatan dual-core ESP32 ke dalam form-factor gaya D1 Mini. Board ini sudah terintegrasi dengan konektivitas nirkabel WiFi dan Bluetooth, serta mengadopsi antarmuka USB Type-C yang lebih modern. Dengan penggunaan chip USB-to-Serial CP2104, transfer data dan proses upload program berjalan lebih cepat dan sangat stabil.

Board ini sangat pas untuk proyek Internet of Things (IoT), smart home, atau purwarupa portabel yang membutuhkan performa komputasi tinggi namun dibatasi oleh ruang pemasangan yang sempit. Susunan pin luarnya dirancang untuk mempertahankan kompatibilitas fisik dengan berbagai modul shield dari ekosistem Wemos D1 Mini.

Spesifikasi

Konfigurasi Pin

Library yang Bisa Dipakai

✅ ESP32 Board Package: Wajib diinstal di Arduino IDE (dapat menggunakan pengaturan board "WEMOS D1 MINI ESP32" atau "ESP32 Dev Module").

✅ WiFi.h: Library standar bawaan untuk menghubungkan board ke jaringan internet nirkabel (router).

✅ BluetoothSerial: Untuk melakukan komunikasi pertukaran data menggunakan protokol Bluetooth klasik.

Aplikasi

✅ Simpul sensor IoT (IoT sensor node) berukuran sangat kecil

✅ Pengontrol sistem smart home (seperti saklar pintar atau lampu WiFi)

✅ Perangkat elektronik wearable atau proyek portabel bertenaga baterai

✅ Jembatan (gateway) komunikasi data dari Bluetooth ke jaringan WiFi

FAQ

Apakah board ini bisa dipasangkan dengan shield dari Wemos D1 Mini (versi ESP8266)?

Secara fisik bisa, karena bentuk dan posisi pin terluarnya dirancang serupa. Namun, Anda harus memastikan pemetaan pin (pinout) pada coding disesuaikan kembali dengan nomor GPIO asli milik ESP32 yang merujuk pada pin tersebut.

Apakah saya harus menekan tombol BOOT saat melakukan upload program?

Tidak perlu. Berkat chip CP2104 dan rangkaian auto-reset yang ada pada board, modul ini dapat langsung menerima program dari Arduino IDE secara otomatis tanpa intervensi manual.

Berapa tegangan maksimal yang aman untuk pin I/O modul ini?

Tegangan logika batas aman untuk pin I/O ESP32 adalah 3.3V. Jangan pernah menghubungkan pin secara langsung dengan sinyal 5V (misalnya dari sensor 5V Arduino Uno) tanpa menggunakan logic level converter, karena dapat merusak mikrokontroler.

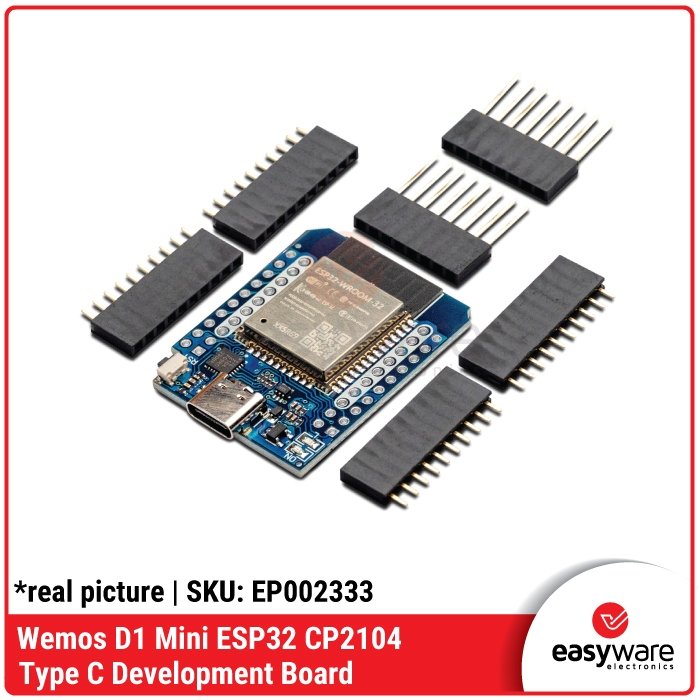

Catatan: Produk ini merupakan versi Compatible (Made in China). Modul ini dikirimkan dalam kondisi seluruh pin header (baik tipe male, female, maupun long female) belum disolder. Hal ini memberikan Anda keleluasaan penuh untuk memilih tipe header yang paling sesuai dengan desain perakitan proyek Anda (ditanam permanen di PCB atau menggunakan breadboard).
