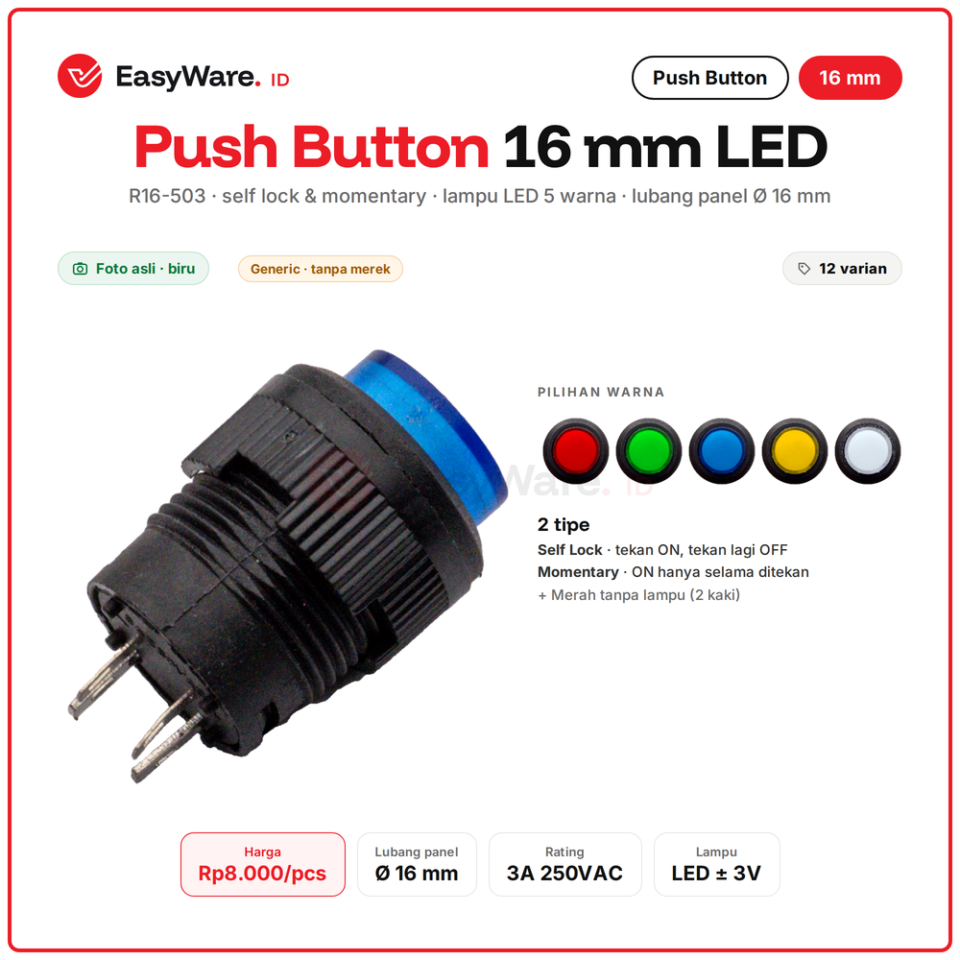

Push Button 16mm R16-503 Lampu LED Self Lock Momentary Merah Hijau Biru Kuning Putih Saklar Tombol Panel 3A 250V (12 Pilihan)
Di marketplace mulai Rp8.000 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 7 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

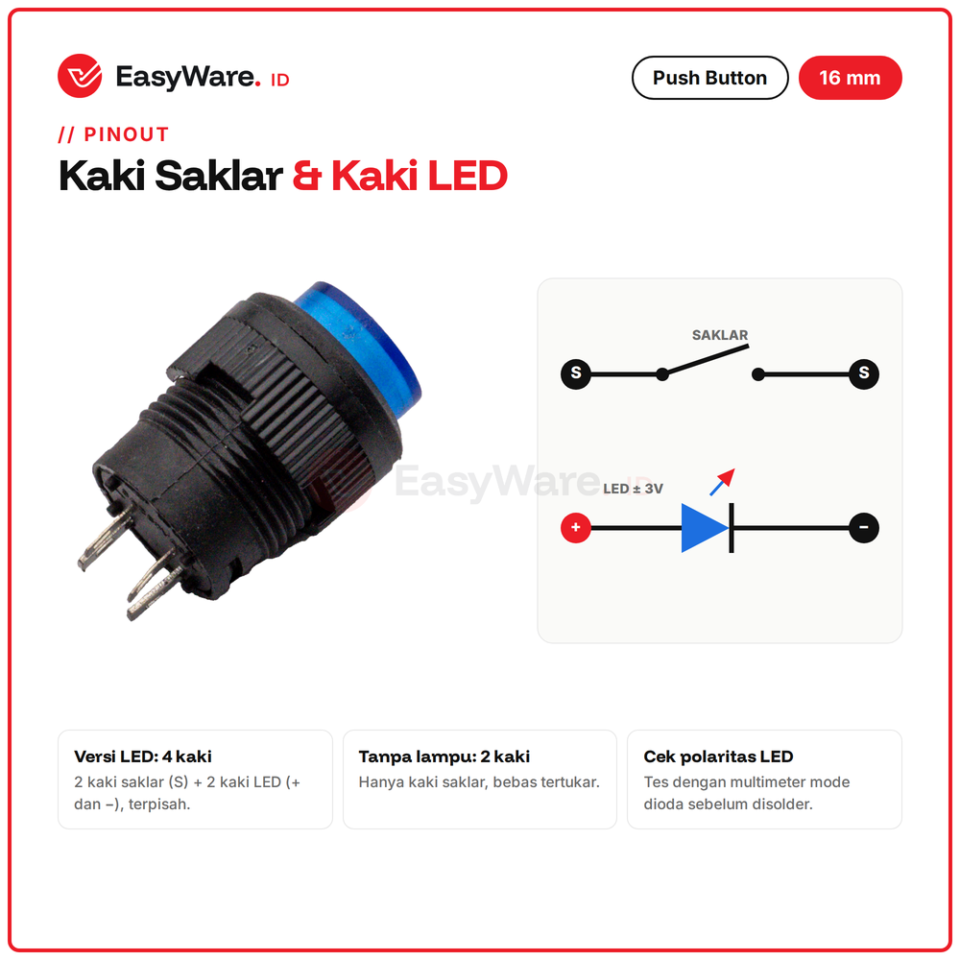

Push button panel 16 mm tipe R16-503 dengan lampu LED di dalam tombol. Tersedia tipe self lock (terkunci) dan momentary, warna merah, hijau, biru, kuning, putih, plus merah tanpa lampu. Dipasang di lubang panel Ø 16 mm dengan mur pengunci. Versi LED punya 4 kaki: 2 kaki saklar dan 2 kaki LED yang terpisah. Versi tanpa lampu punya 2 kaki saklar.

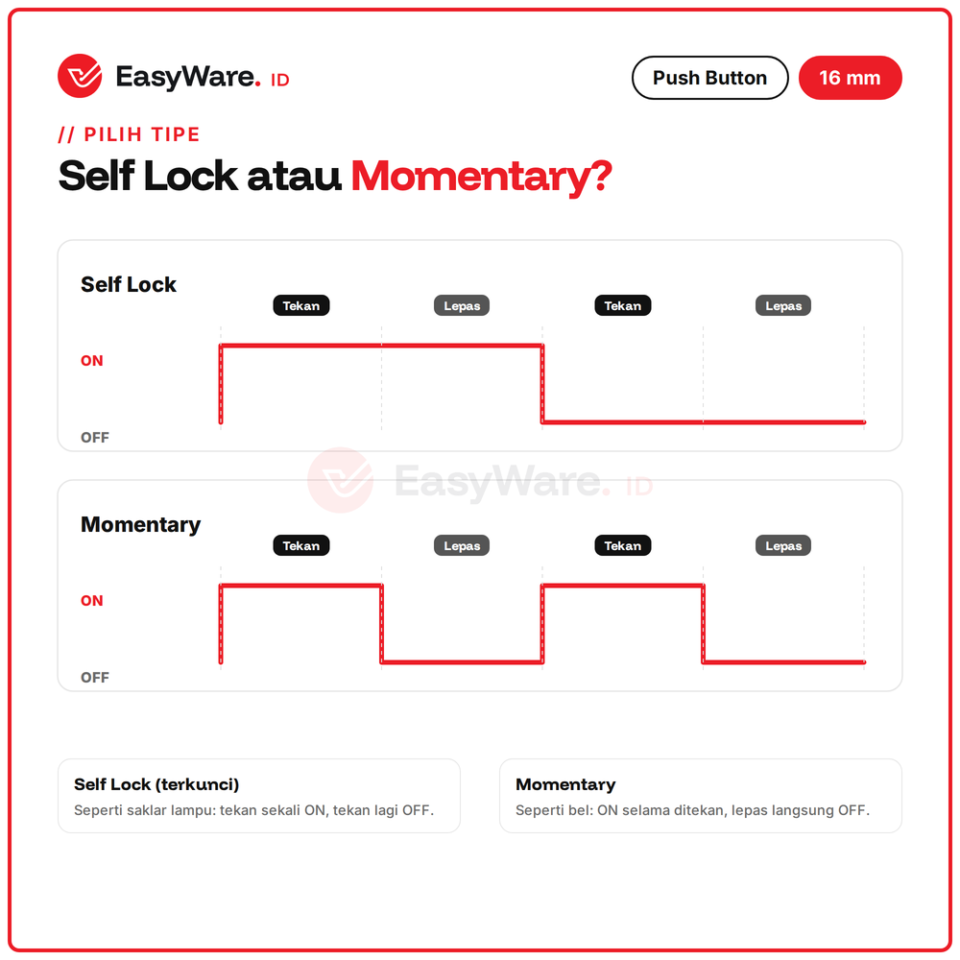

Self lock bekerja seperti saklar lampu kamar: tekan sekali ON, tekan lagi OFF. Momentary seperti tombol bel: ON hanya selama ditekan.

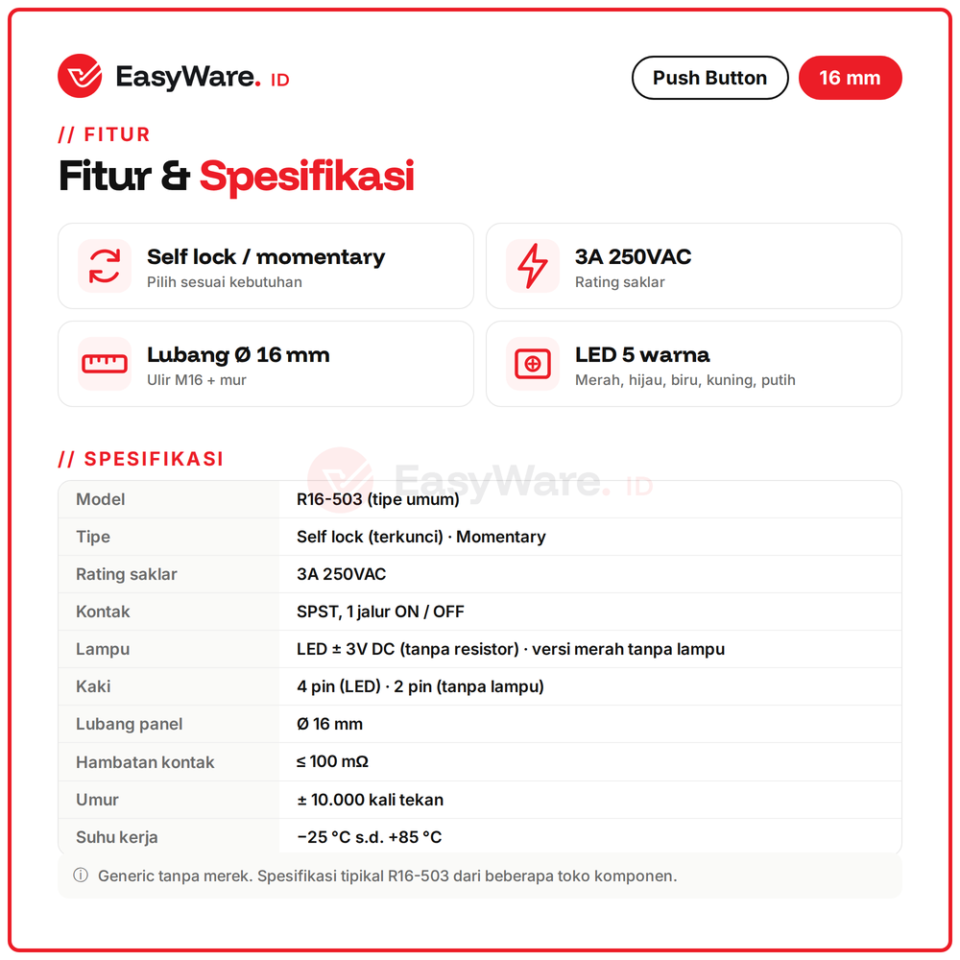

Spesifikasi
| Model | R16-503 (tipe umum) |
|---|---|
| Tipe | Self lock (terkunci) · Momentary |
| Rating saklar | 3A 250VAC |
| Kontak | SPST, 1 jalur ON/OFF |
| Lampu | LED ± 3V DC |
| Kaki | 4 pin (LED) · 2 pin (tanpa lampu) |

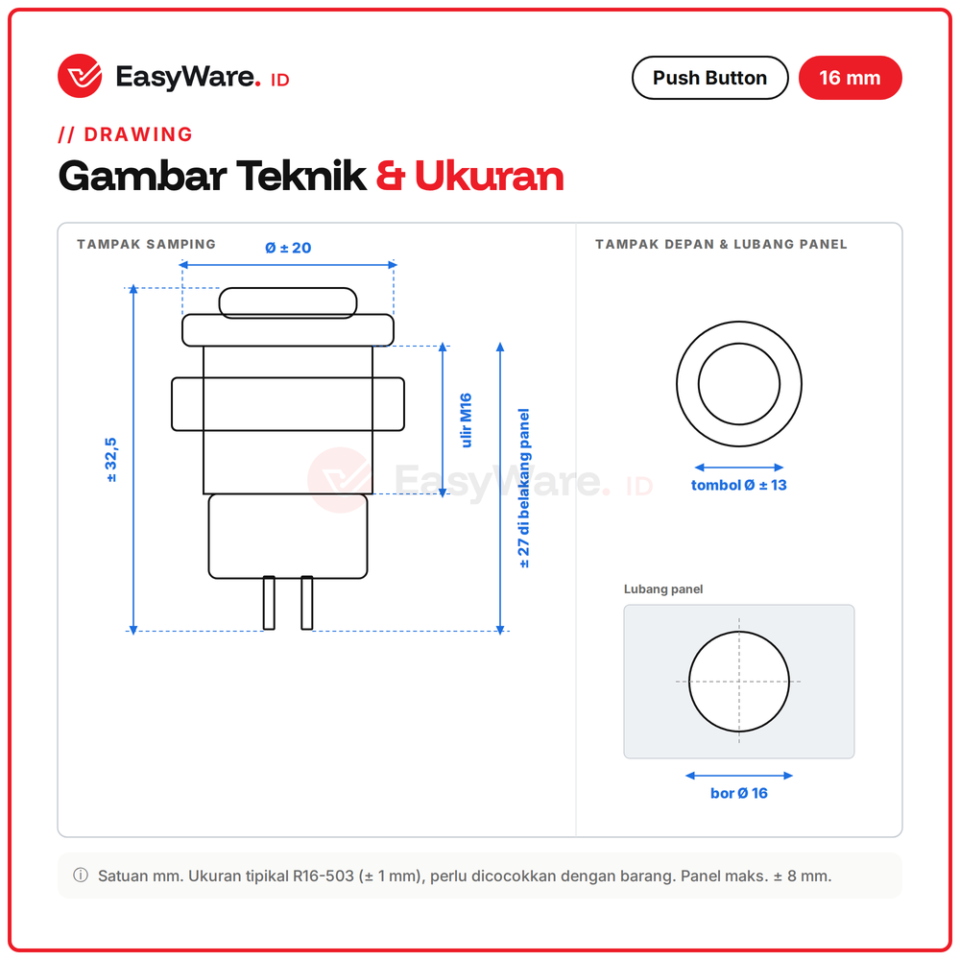

| Lubang panel | Ø 16 mm |
| Umur | ± 10.000 kali tekan |
| Suhu kerja | −25 s.d. +85 °C |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001448 · EP001449 · EP001450 · EP001451 · EP001452 · BLANK26 · EP001453 · EP001454 · EP001455 · EP001456 · EP001457 · BLANK27 |

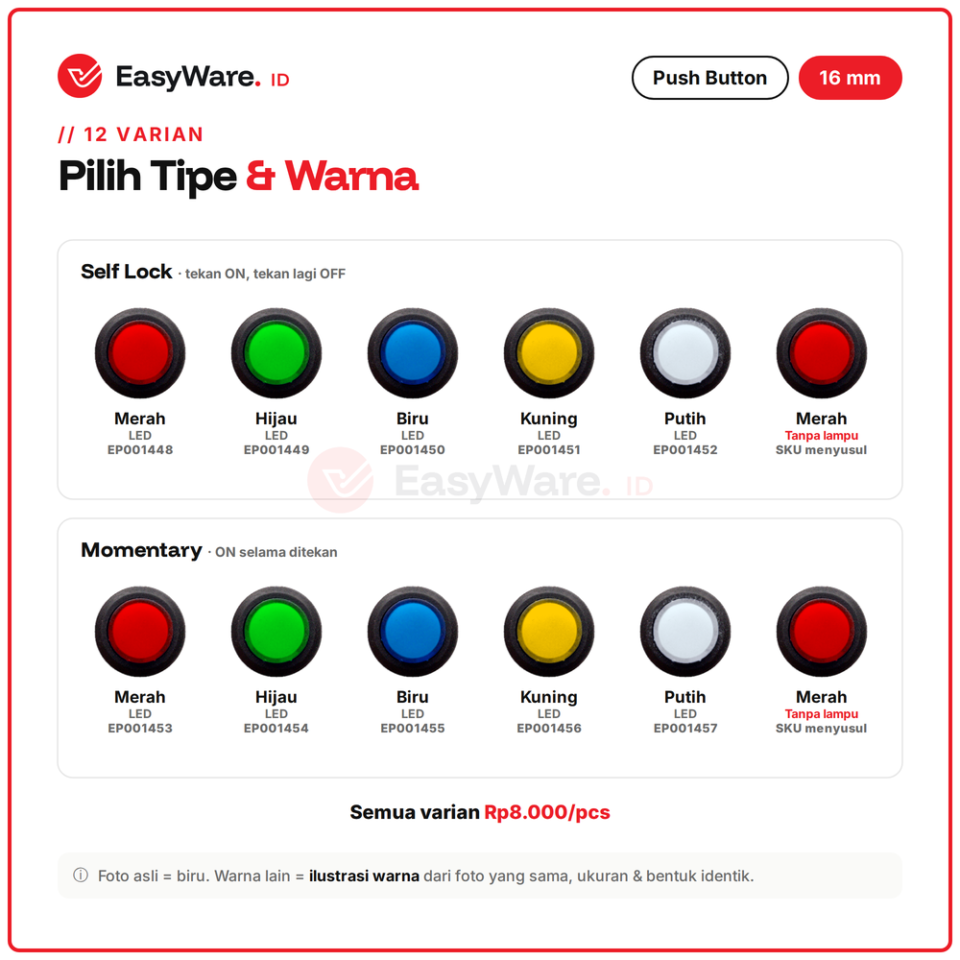

Pilihan Varian
| SKU | Varian |
|---|---|
| EP001448 | Self Lock, LED merah |
| EP001449 | Self Lock, LED hijau |
| EP001450 | Self Lock, LED biru |
| EP001451 | Self Lock, LED kuning |
| EP001452 | Self Lock, LED putih |
| BLANK26 | Self Lock, merah tanpa lampu |
| EP001453 | Momentary, LED merah |
| EP001454 | Momentary, LED hijau |
| EP001455 | Momentary, LED biru |
| EP001456 | Momentary, LED kuning |
| EP001457 | Momentary, LED putih |
| BLANK27 | Momentary, merah tanpa lampu |

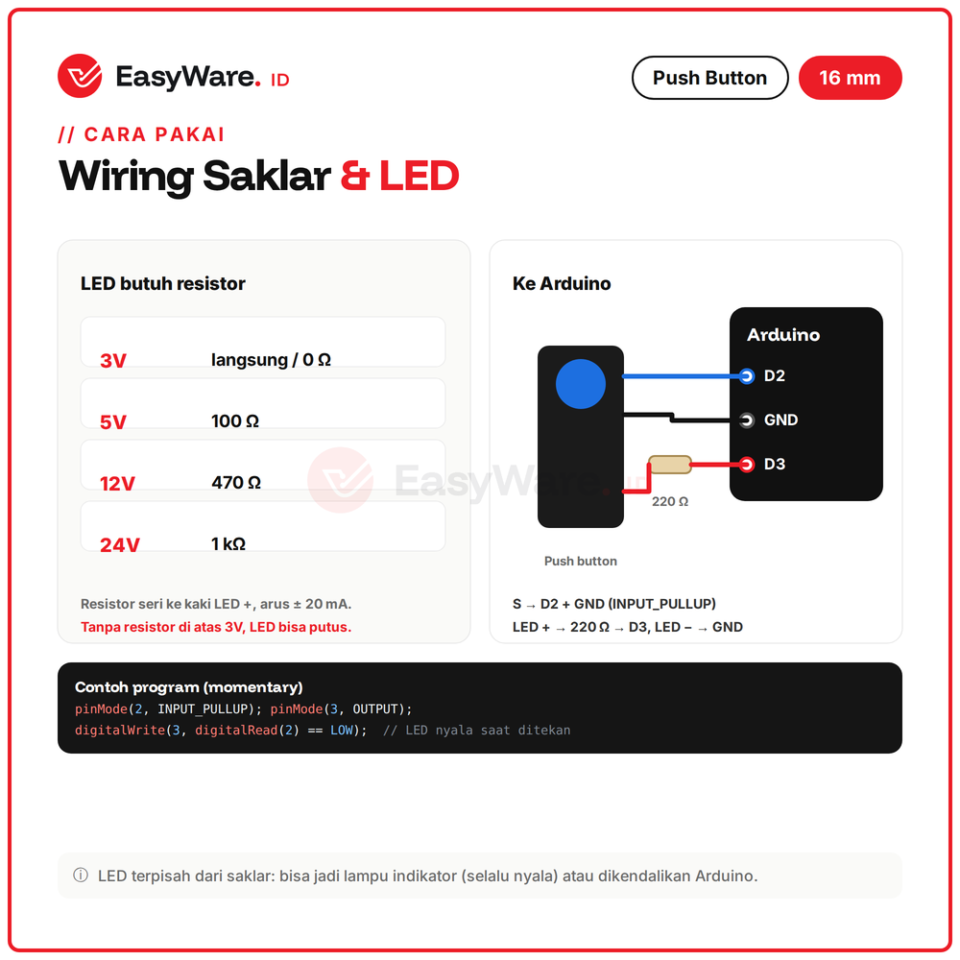

Wiring
| Pin modul | Sambung ke |
|---|---|
| Kaki S | D2 (INPUT_PULLUP) |
| Kaki S lain | GND |
| LED + | resistor 220 Ω ke D3 |
| LED − | GND |
Cara Pakai
- Kaki S → D2 (INPUT_PULLUP)
- Kaki S lain → GND
- LED + → resistor 220 Ω ke D3
- LED − → GND
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Resistor LED 5V | 100 Ω |
| Resistor LED 12V | 470 Ω |
| Resistor LED 24V | 1 kΩ |
| Self lock vs momentary | self lock untuk power ON/OFF, momentary untuk start, reset, bel |

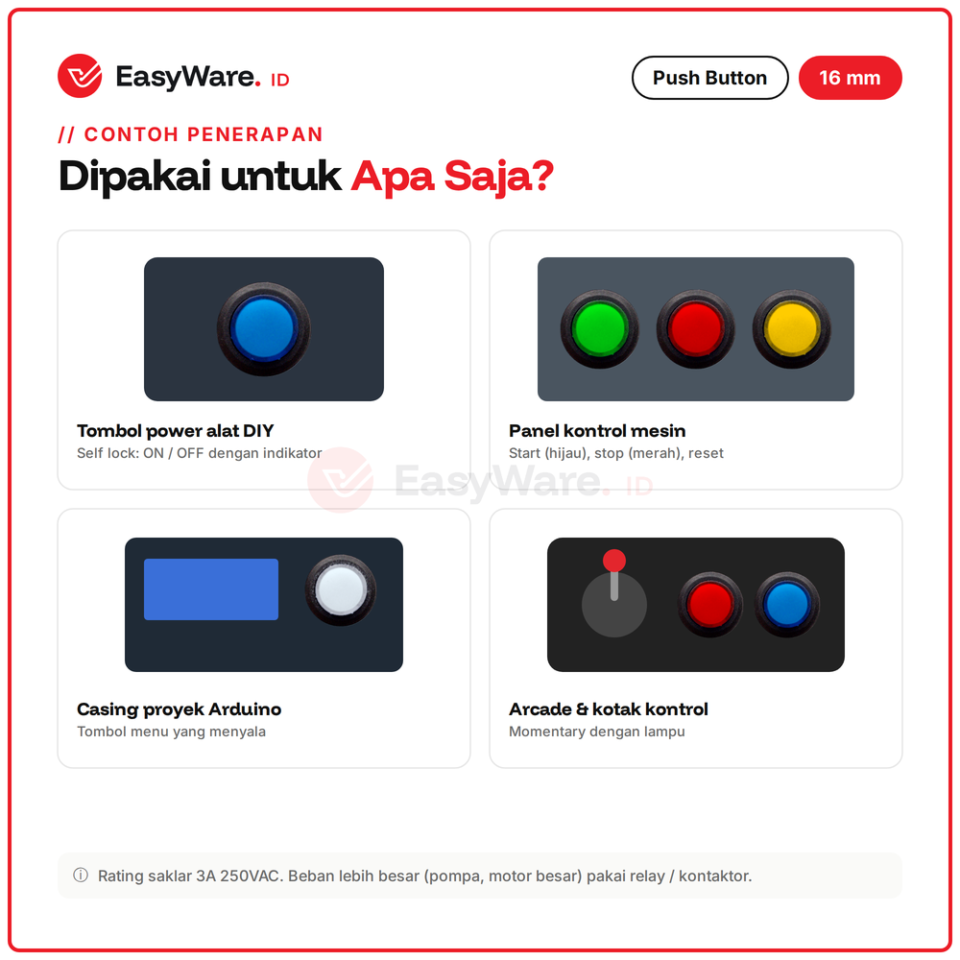

Aplikasi
✅ Tombol power alat DIY dengan indikator
✅ Panel kontrol mesin: start, stop, reset
✅ Tombol menu casing Arduino
✅ Kotak kontrol & arcade
FAQ
Lubang panel berapa?

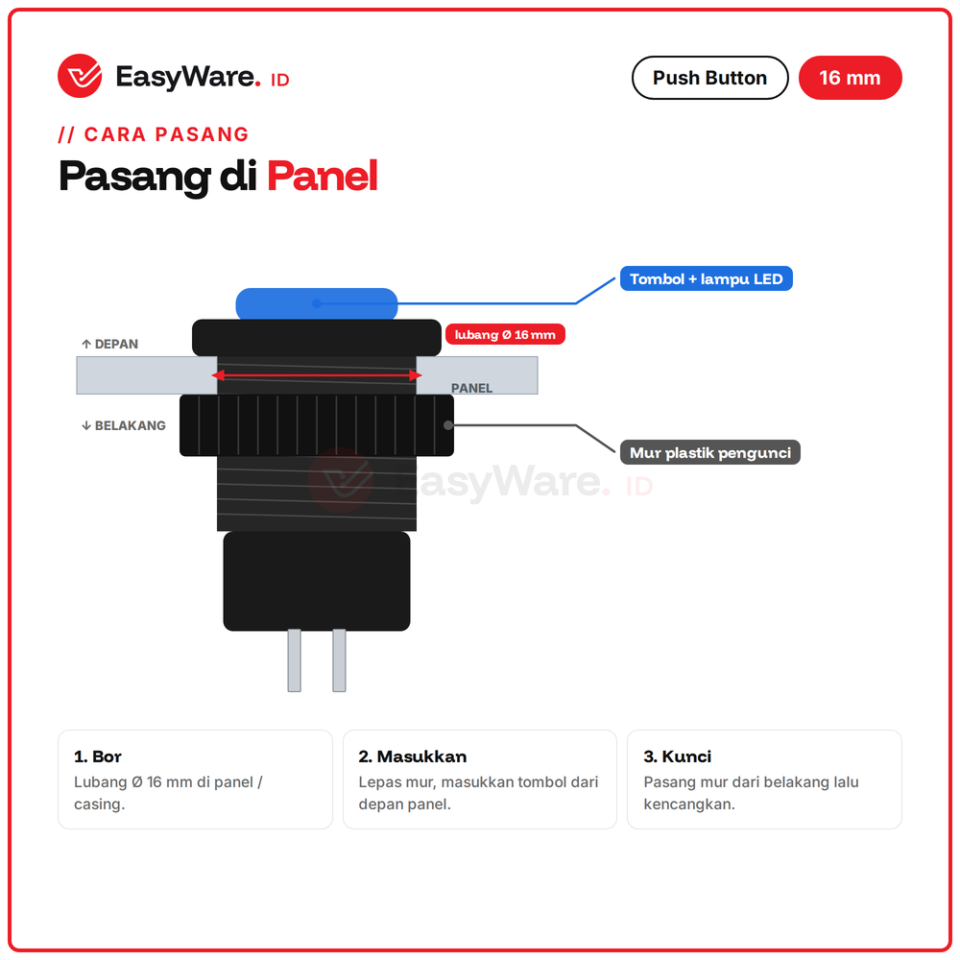

16 mm, dikunci dengan mur dari belakang panel.
LED bisa langsung 12V?
Jangan. LED tipikal 3V, pasang resistor seri sekitar 470 ohm untuk 12V.
LED nyala sendiri saat ditekan?
Tidak otomatis. Kaki LED terpisah, jadi bisa dibuat selalu nyala atau dikendalikan Arduino.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 9 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Saklar & tombol |
