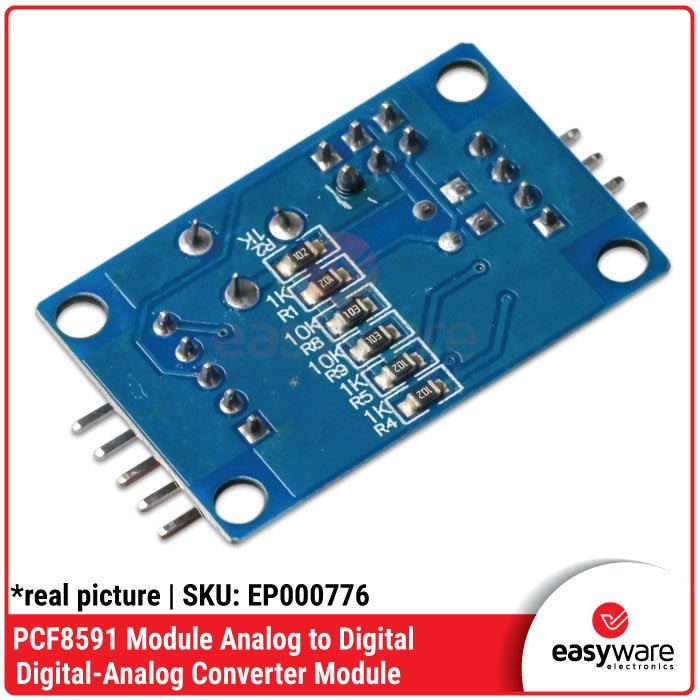

PCF8591 Modul Konverter ADC DAC 8-Bit I2C + Sensor
Di marketplace mulai Rp28.000 · lebih hemat Rp2.800
- Tanpa minimum belanja
- Dapat 25 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

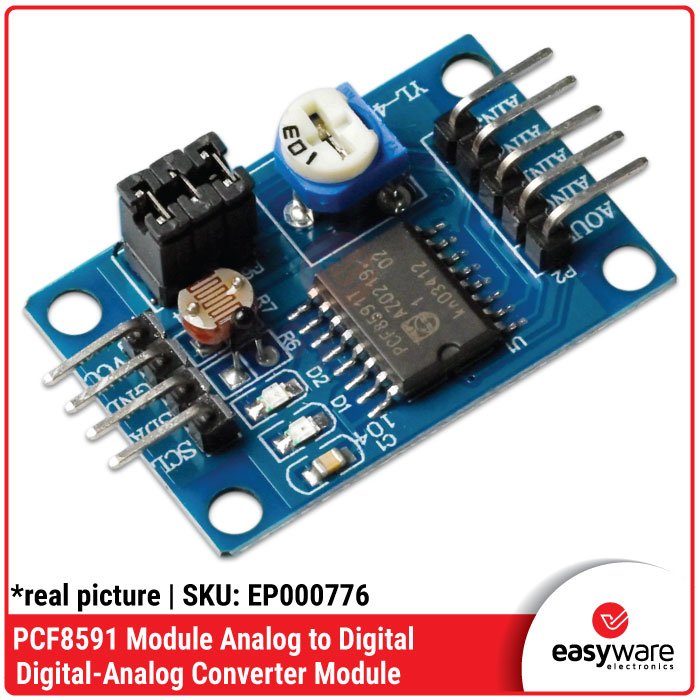

Modul PCF8591 adalah papan konverter Analog-to-Digital (ADC) dan Digital-to-Analog (DAC) 8-bit yang berkomunikasi melalui antarmuka I2C. Modul ini sangat praktis untuk eksperimen karena sudah dilengkapi dengan tiga input sensor terintegrasi di atas papan, yaitu sensor cahaya (LDR), termistor, dan trimpot (potensiometer).
Modul ini sangat pas untuk proyek mikrokontroler yang memiliki pin analog terbatas (seperti ESP8266) atau perangkat yang tidak memiliki konverter analog bawaan sama sekali seperti Raspberry Pi. Kehadiran sensor bawaan memungkinkan Anda untuk langsung mempraktikkan pembacaan data analog tanpa perlu menyusun komponen di breadboard terlebih dahulu.
Spesifikasi
| Parameter | Nilai |
| IC Utama | PCF8591 |
| Resolusi | 8-bit |
| Antarmuka | I2C (SDA, SCL) |
| Tegangan Kerja | 2.5V - 6V |
| Kanal Input Analog (ADC) | 4 kanal |
| Kanal Output Analog (DAC) | 1 kanal |
| Sensor Bawaan | LDR (cahaya), Termistor (suhu), Trimpot |
| Kelengkapan | Modul PCF8591 dan 1 set kabel jumper female-female |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000776 |
Konfigurasi Pin
| Pin | Fungsi |
| VCC | Catu daya 3.3V / 5V |
| GND | Ground |
| SDA | Data I2C |
| SCL | Clock I2C |
| AIN0 | Analog Input 0 |
| AIN1 | Analog Input 1 |
| AIN2 | Analog Input 2 |
| AOUT | Analog Output (DAC) |
Contoh Wiring
| Pin Modul | Arduino Uno | ESP32 |
| SDA | A4 | GPIO21 |
| SCL | A5 | GPIO22 |
| VCC | 5V | 3.3V |
| GND | GND | GND |
Library yang Bisa Dipakai
✅ Adafruit PCF8591: Library standar yang mudah digunakan untuk membaca input dan menulis output analog.
✅ Wire (bawaan Arduino): Untuk komunikasi I2C secara langsung tanpa library tambahan.
Aplikasi
✅ Menambah kanal input analog pada board seperti ESP8266 atau Raspberry Pi.
✅ Pemantauan suhu dan intensitas cahaya menggunakan sensor bawaan modul.
✅ Menghasilkan tegangan analog (DAC) untuk referensi tegangan atau pembangkit gelombang sederhana.
✅ Proyek pembelajaran sistem konversi sinyal (ADC dan DAC).
FAQ

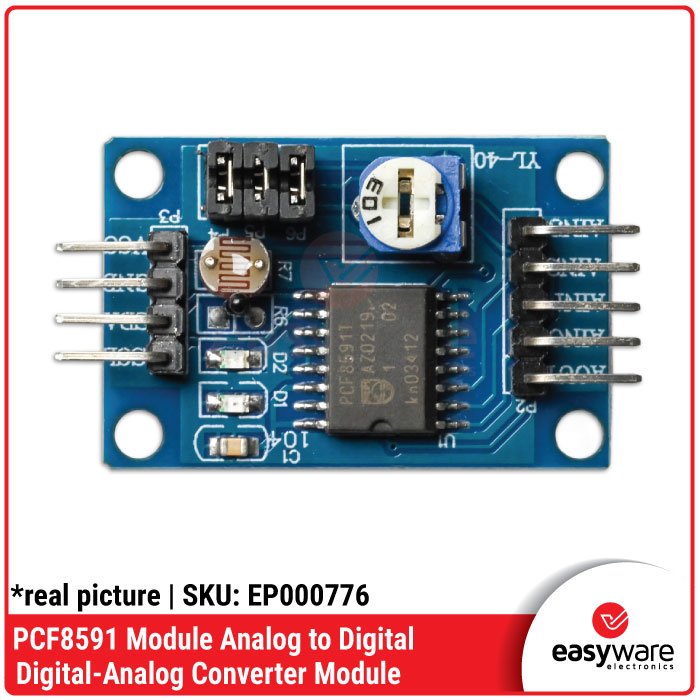

Bagaimana cara menggunakan sensor bawaan (LDR, termistor, trimpot) pada modul ini? Pasang jumper pada pin header khusus yang ada di tengah modul. Jumper tersebut akan menghubungkan sensor bawaan langsung ke kanal ADC. Jika ingin membaca tegangan dari luar (melalui pin AIN), lepas jumper tersebut.
Apakah modul ini bisa dipakai di Raspberry Pi?
Bisa. Raspberry Pi tidak memiliki pin ADC bawaan, sehingga modul I2C seperti PCF8591 ini sangat direkomendasikan untuk membaca sensor analog.
Berapa tegangan referensi untuk konversi analognya?
Tegangan referensi pada modul ini mengikuti tegangan catu daya (VCC) yang diberikan, yaitu antara 2.5V hingga 6V.

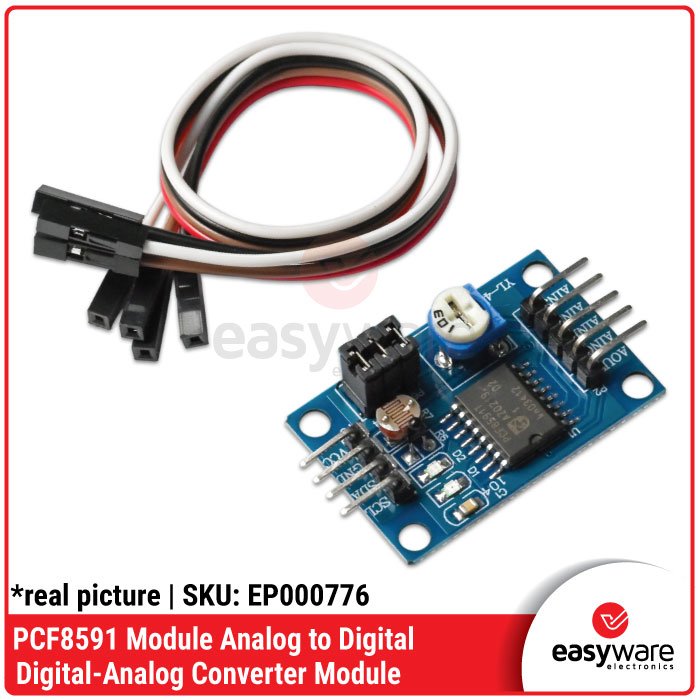

Catatan: Produk ini Compatible (Made in China). Kabel jumper dengan konektor female disertakan dalam paket penjualan sesuai gambar.
Spesifikasi lengkap
| Berat kirim | 8 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Sensor |
