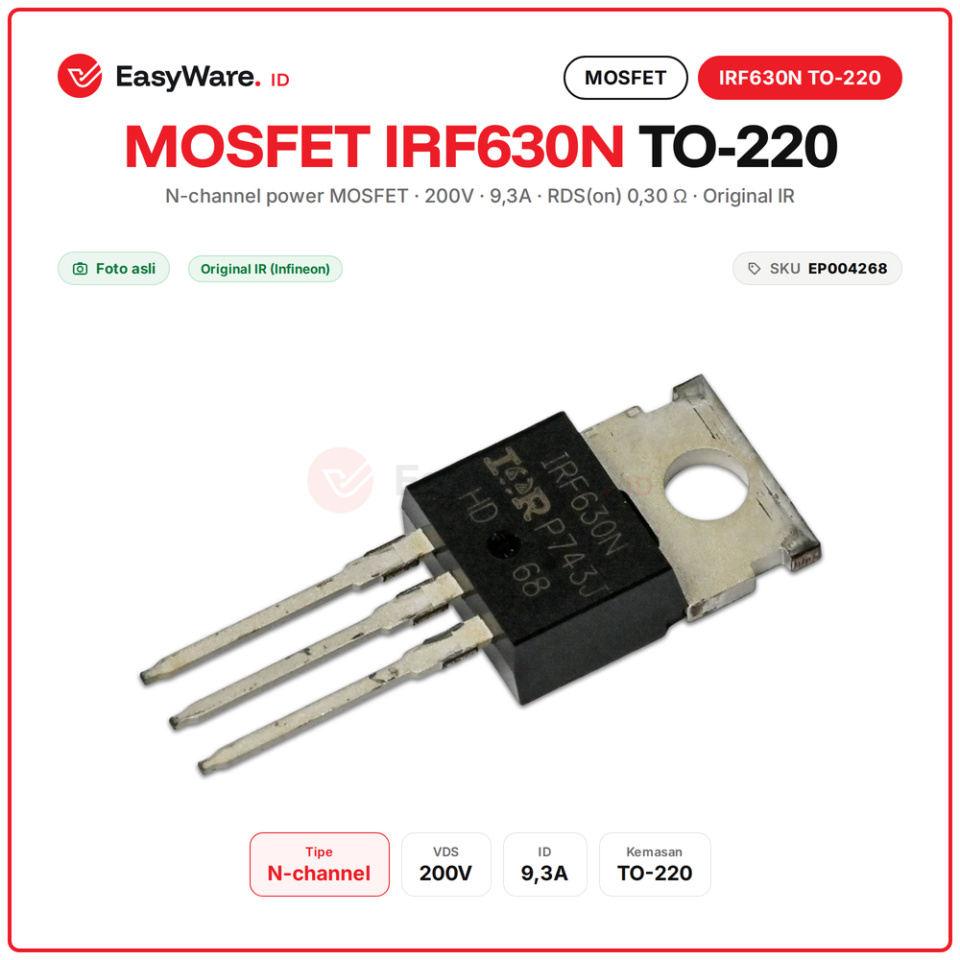

MOSFET IRF630N N-Channel 200V 9.3A TO-220 Original IR Power Transistor untuk Inverter Driver Motor SMPS
Di marketplace mulai Rp7.500 · lebih hemat Rp700
- Tanpa minimum belanja
- Dapat 6 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
IRF630N adalah power MOSFET N-channel original IR (Infineon) dengan kemampuan 200V dan 9,3A, RDS(on) maksimal 0,30 ohm, dalam kemasan TO-220. Cocok sebagai saklar elektronik untuk motor DC, lampu dan LED strip, inverter, serta power supply switching. Gate perlu sekitar 10V agar MOSFET menyala penuh.
MOSFET ibarat keran air yang dibuka dengan tegangan: tegangan kecil di gate membuka jalan arus besar dari drain ke source.

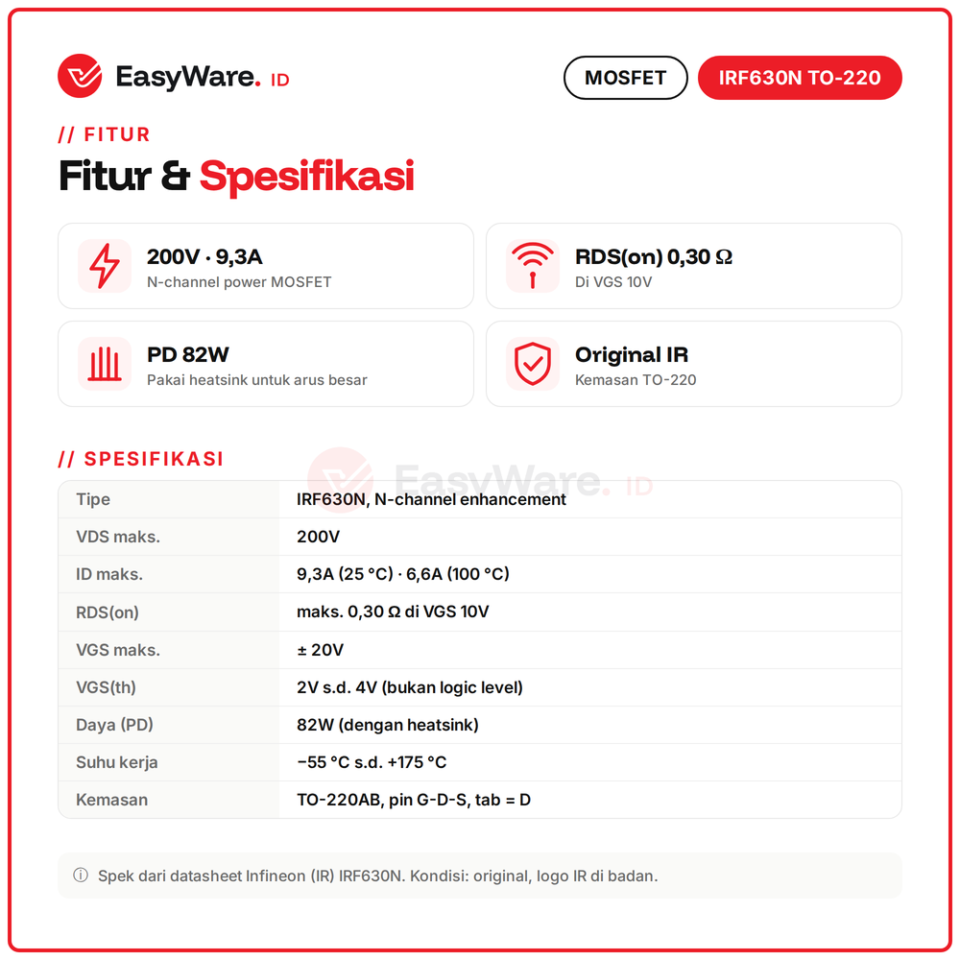

Spesifikasi
| Tipe | IRF630N, N-channel enhancement |
|---|---|
| VDS maks | 200V |
| ID maks | 9,3A (25 C), 6,6A (100 C) |
| RDS(on) | maks 0,30 ohm pada VGS 10V |
| VGS maks | plus minus 20V |
| VGS(th) | 2V sampai 4V, bukan logic level |
| Daya PD | 82W dengan heatsink |
| Suhu kerja | -55 C sampai 175 C |
| Kemasan | TO-220AB |
| Kondisi | Original IR (Infineon) |
| SKU | EP004268 |

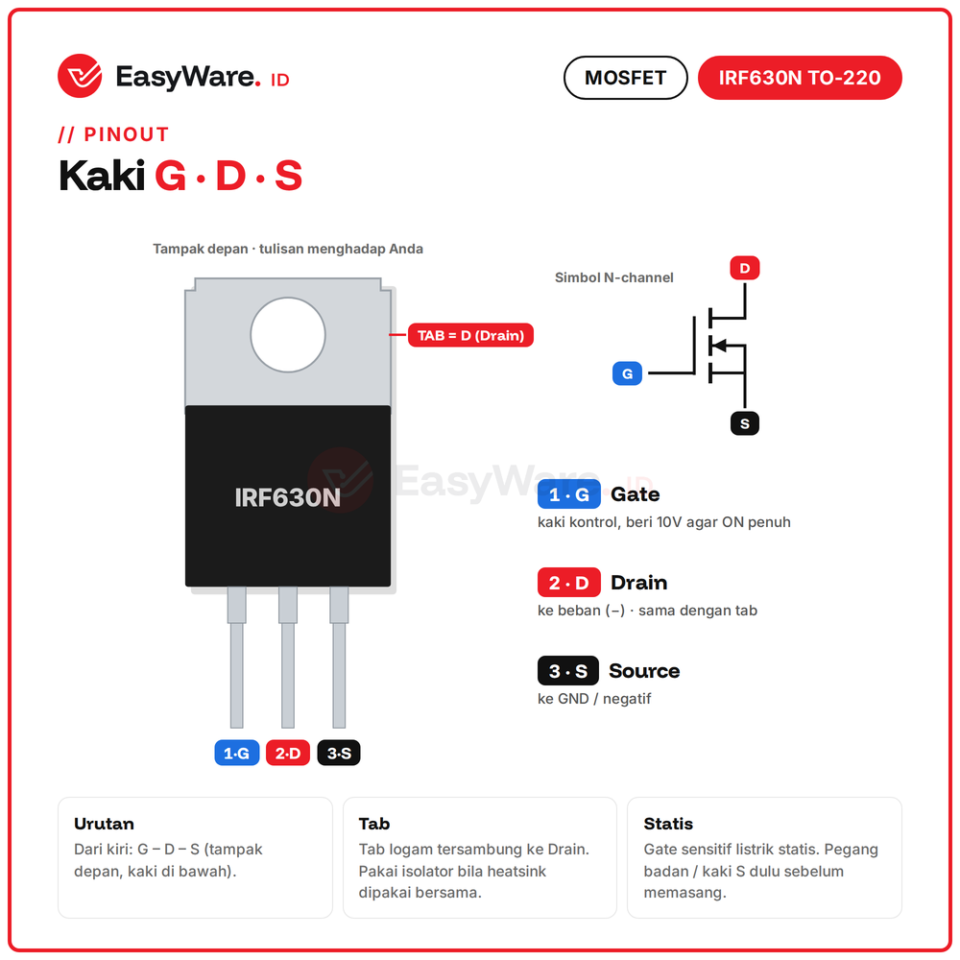

Pin
| Pin | Fungsi |
|---|---|
| 1 G | Gate, kaki kontrol |
| 2 D | Drain, ke beban, sama dengan tab logam |
| 3 S | Source, ke GND |
Cara Pakai
- Pasang beban di antara +12V dan Drain
- Source ke GND
- Gate lewat resistor 100 ohm ke sinyal 10 sampai 12V
- Pasang resistor 10k dari Gate ke GND sebagai pull-down
- Untuk motor atau relay pasang dioda 1N4007 paralel beban
- Satukan GND catu beban dan GND sinyal
Perbandingan
| Pilihan | Keterangan |
|---|---|
| IRF630N | 200V 9,3A, cocok tegangan tinggi |
| IRF540N | 100V 33A, untuk arus besar tegangan rendah |
| IRLZ44N | logic level, bisa langsung dari Arduino 5V |
Aplikasi
✅ Driver dan PWM motor DC
✅ Dimmer LED strip dan lampu DC
✅ Inverter dan SMPS
✅ Saklar elektronik pengganti relay
FAQ
Original atau bukan?

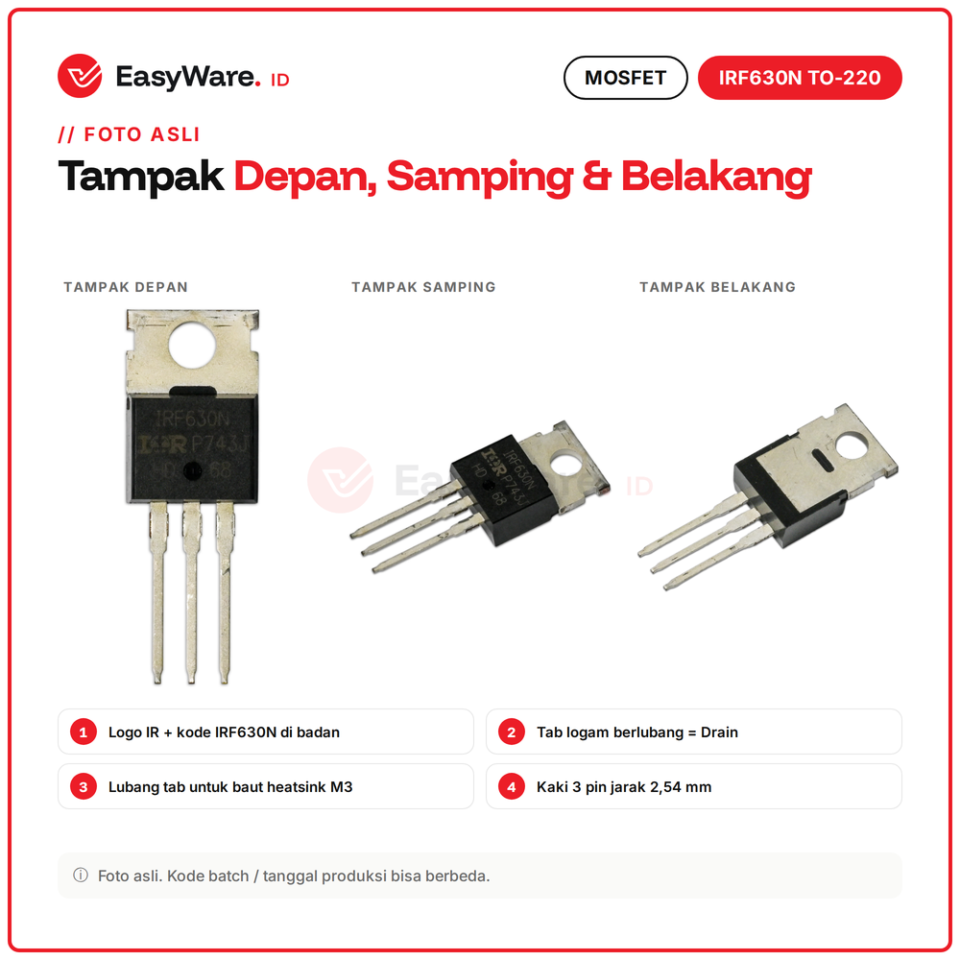

Original IR (Infineon), logo IR di badan.
Bisa langsung dari Arduino?
Kurang ideal, gate butuh sekitar 10V agar ON penuh. Pakai driver atau MOSFET logic level.
Urutan kakinya?
Dilihat dari depan, kaki di bawah: G, D, S. Tab logam = D.
