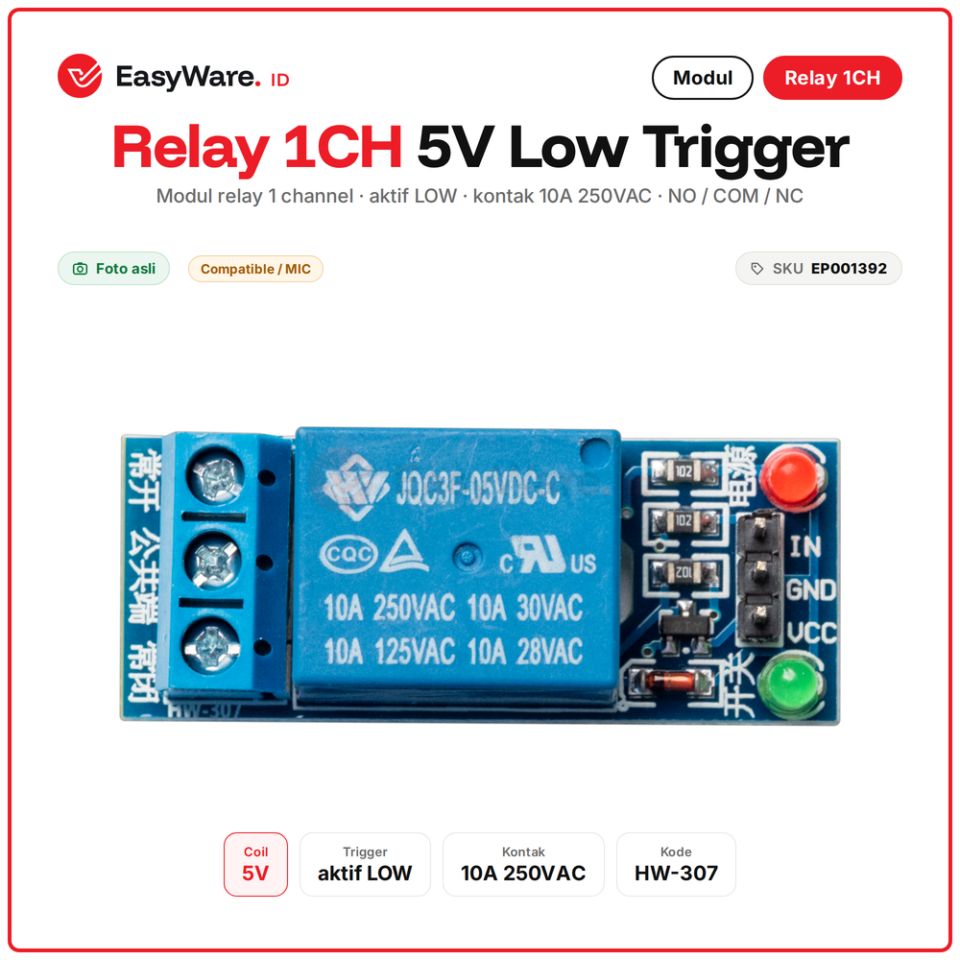

Modul Relay 1 Channel 5V Low Level Trigger 10A 250VAC NO COM NC untuk Arduino ESP Saklar Lampu Pompa
Di marketplace mulai Rp10.000 · lebih hemat Rp1.000
- Tanpa minimum belanja
- Dapat 9 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul relay 1 channel 5V untuk menyalakan dan mematikan beban seperti lampu, pompa, atau kipas dari Arduino dan mikrokontroler lain. Aktif LOW, relay ON saat pin IN diberi LOW. Kontak relay 10A 250VAC dan 10A 30VDC dengan terminal NO, COM, NC. Dilengkapi LED power, LED status, transistor driver, dan dioda pengaman. Merk relay bisa JQC3F atau Songle sesuai stok, fungsi sama.
Relay seperti saklar yang ditekan oleh magnet. Arduino cukup memberi sinyal kecil, relay yang menyambung atau memutus arus besar ke beban.

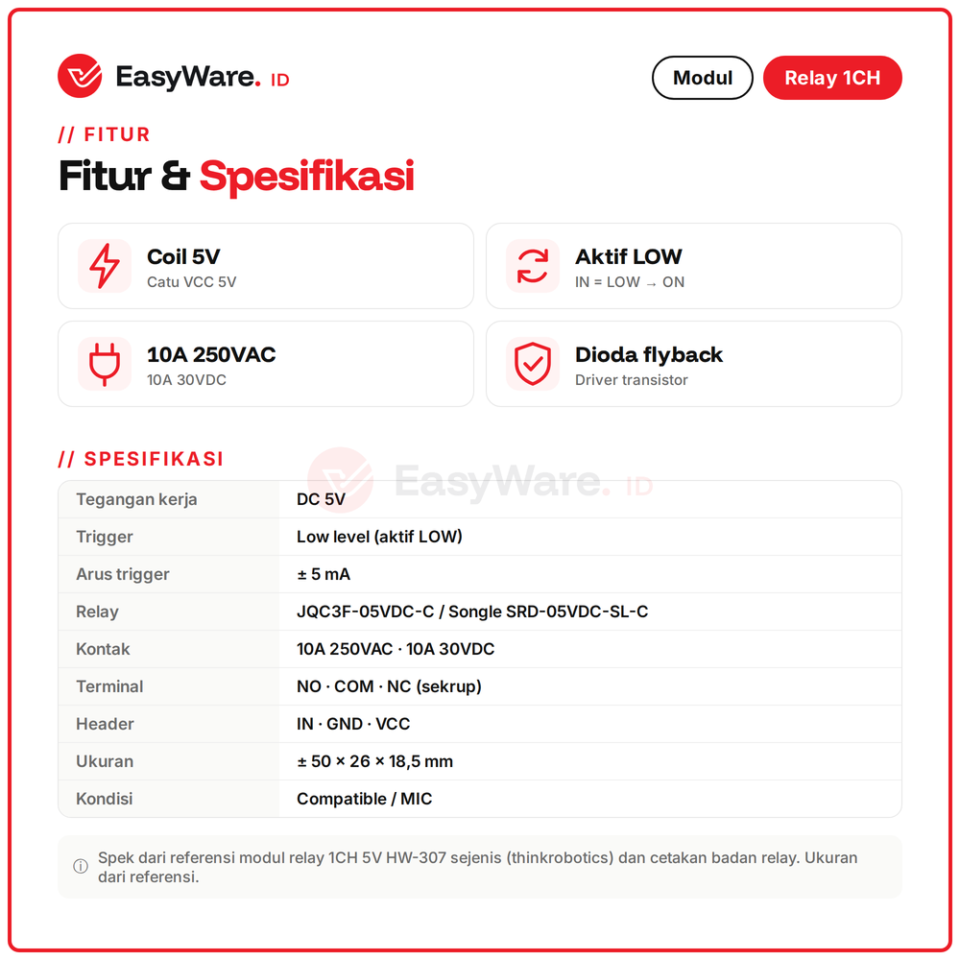

Spesifikasi
| Tegangan kerja | DC 5V |
|---|---|
| Trigger | low level, aktif LOW |
| Arus trigger | sekitar 5 mA |
| Relay | JQC3F-05VDC-C atau Songle SRD-05VDC-SL-C |
| Kontak | 10A 250VAC, 10A 30VDC |
| Terminal | NO, COM, NC terminal sekrup |
| Header | IN, GND, VCC |
| Ukuran | sekitar 50 x 26 x 18,5 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP001392 |
Pin
| Pin | Fungsi |
|---|---|
| VCC | plus 5V |
| GND | ground |
| IN | sinyal kontrol, aktif LOW |
| NO | normally open, tersambung ke COM saat relay ON |
| COM | kaki bersama |
| NC | normally close, tersambung ke COM saat relay OFF |

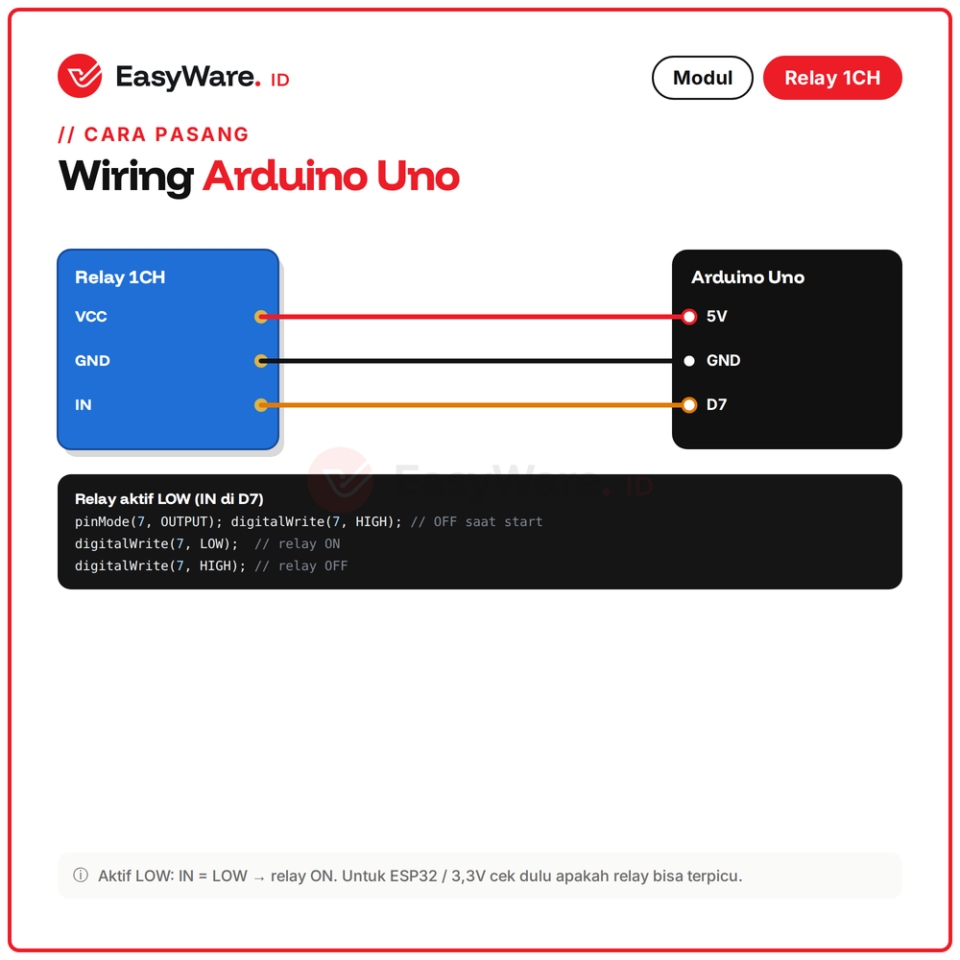

Cara Pakai
- Sambungkan VCC ke 5V dan GND ke GND Arduino
- Sambungkan IN ke pin digital, misalnya D7

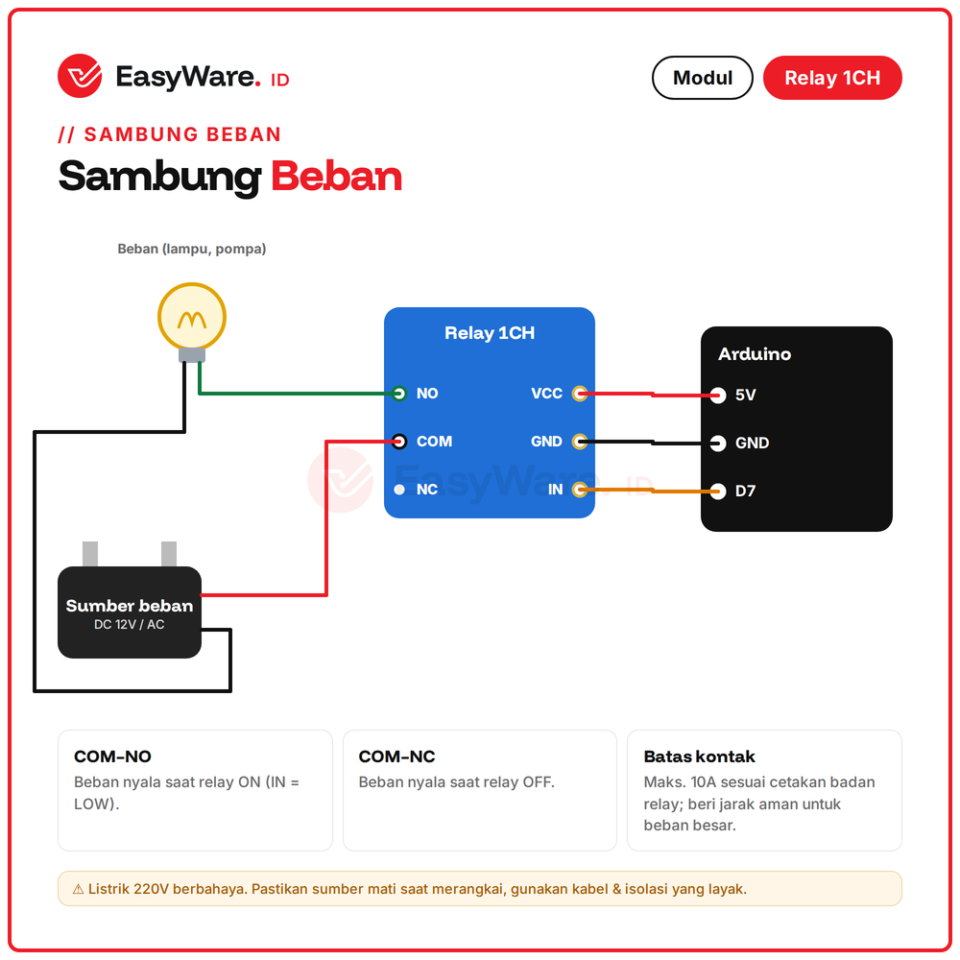

- Pasang beban di COM dan NO agar menyala saat relay ON
- Beri LOW pada IN untuk menyalakan relay, HIGH untuk mematikan
Perbandingan
| Pilihan | Keterangan |
|---|---|
| Relay 1 channel ini | satu beban, aktif LOW |
| Relay 2 atau 4 channel | beberapa beban sekaligus |
| SSR solid state | tanpa bunyi klik, khusus AC atau DC |
Aplikasi
✅ Lampu dan stop kontak otomatis
✅ Pompa air dengan sensor ketinggian
✅ Smart home dengan ESP8266 atau ESP32
✅ Solenoid dan kipas DC 12V atau 24V
FAQ
Relay aktif HIGH atau LOW?
Aktif LOW, relay ON saat IN diberi LOW.
Bisa untuk lampu 220V?
Bisa, kontak 10A 250VAC. Rangkai dengan hati-hati.

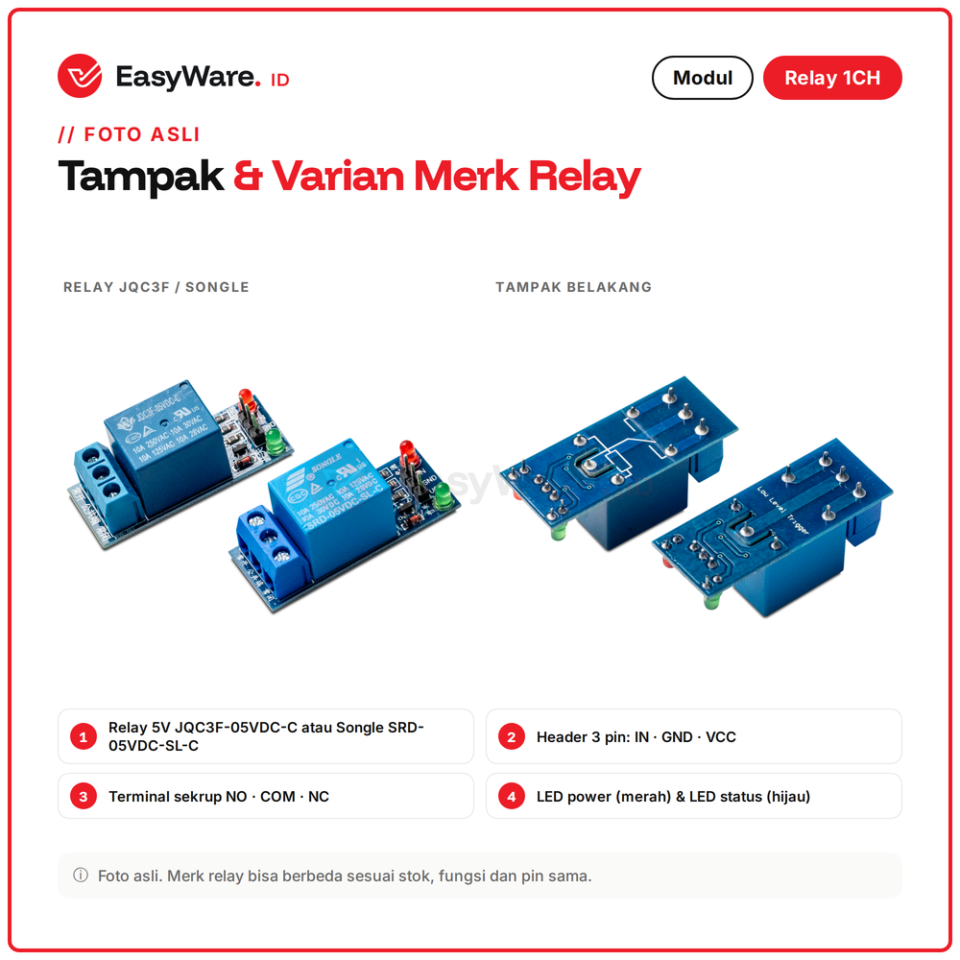

Merk relay apa?
JQC3F atau Songle sesuai stok, fungsi dan pin sama.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 14 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Aktuator & audio |
