Modul Ethernet W5500 Lite LAN RJ45 SPI TCP IP Hardware USR-ES1 untuk ESP32 Arduino ESP8266 IoT
Di marketplace mulai Rp100.000 · lebih hemat Rp10.000
- Tanpa minimum belanja
- Dapat 90 poin
- Bisa ambil sendiri di Bandung
Butuh saran proyek, wiring, atau beli banyak? Chat admin di Telegram →
Deskripsi

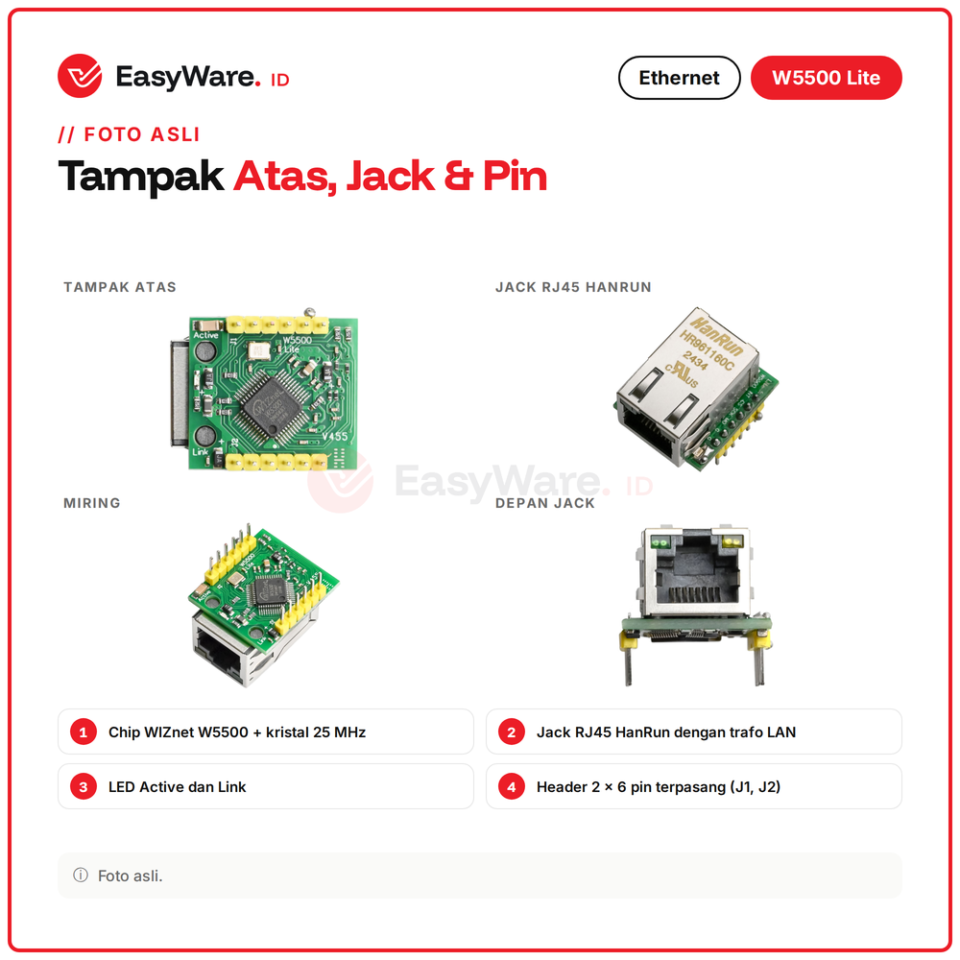

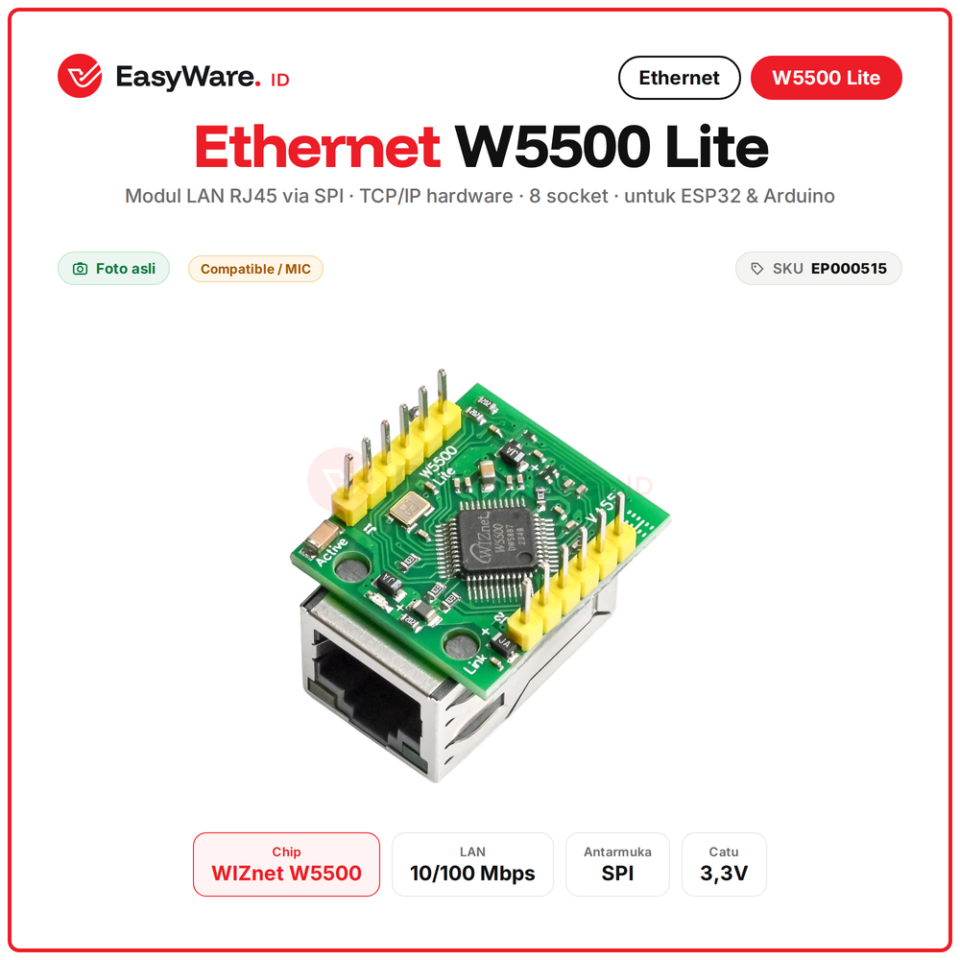

Modul Ethernet ringkas dengan chip WIZnet W5500 dan jack RJ45. Menambahkan koneksi kabel LAN 10/100 Mbps ke ESP32, Arduino, atau ESP8266 lewat jalur SPI. TCP/IP sudah diproses di dalam chip, jadi mikrokontroler cukup mengirim dan menerima data. Cocok untuk web server lokal, IoT dengan MQTT, data logger, dan sistem industri yang butuh koneksi lebih stabil dari WiFi.
W5500 ibarat kantor pos kecil di samping mikrokontroler: urusan alamat, paket, dan pengiriman di jaringan diurus oleh chip ini, sehingga mikrokontroler tinggal menitip pesan lewat SPI.

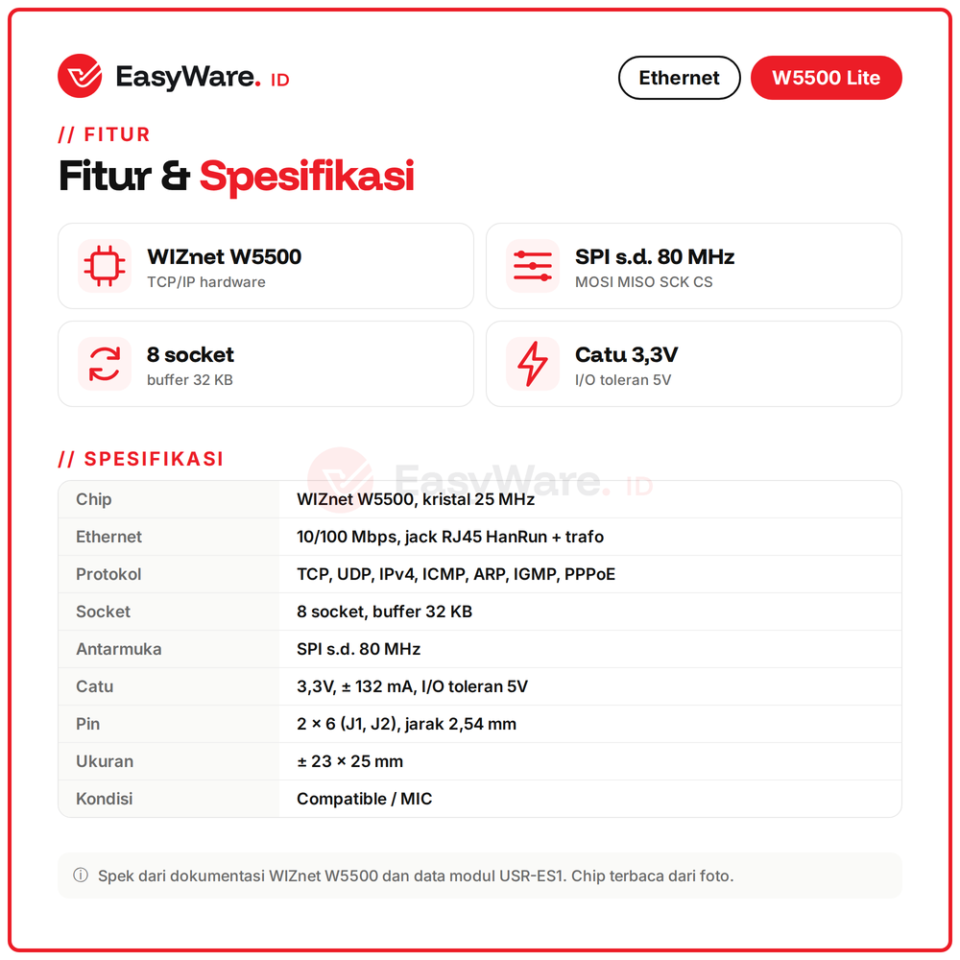

Spesifikasi
| Chip | WIZnet W5500, kristal 25 MHz |
|---|---|
| Ethernet | 10/100 Mbps, jack RJ45 HanRun dengan trafo |
| Protokol | TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE |
| Socket | 8 socket, buffer 32 KB |
| Antarmuka | SPI hingga 80 MHz |
| Catu | 3,3V, sekitar 132 mA, I/O toleran 5V |
| Pin | 2 x 6 pin (J1, J2), jarak 2,54 mm |

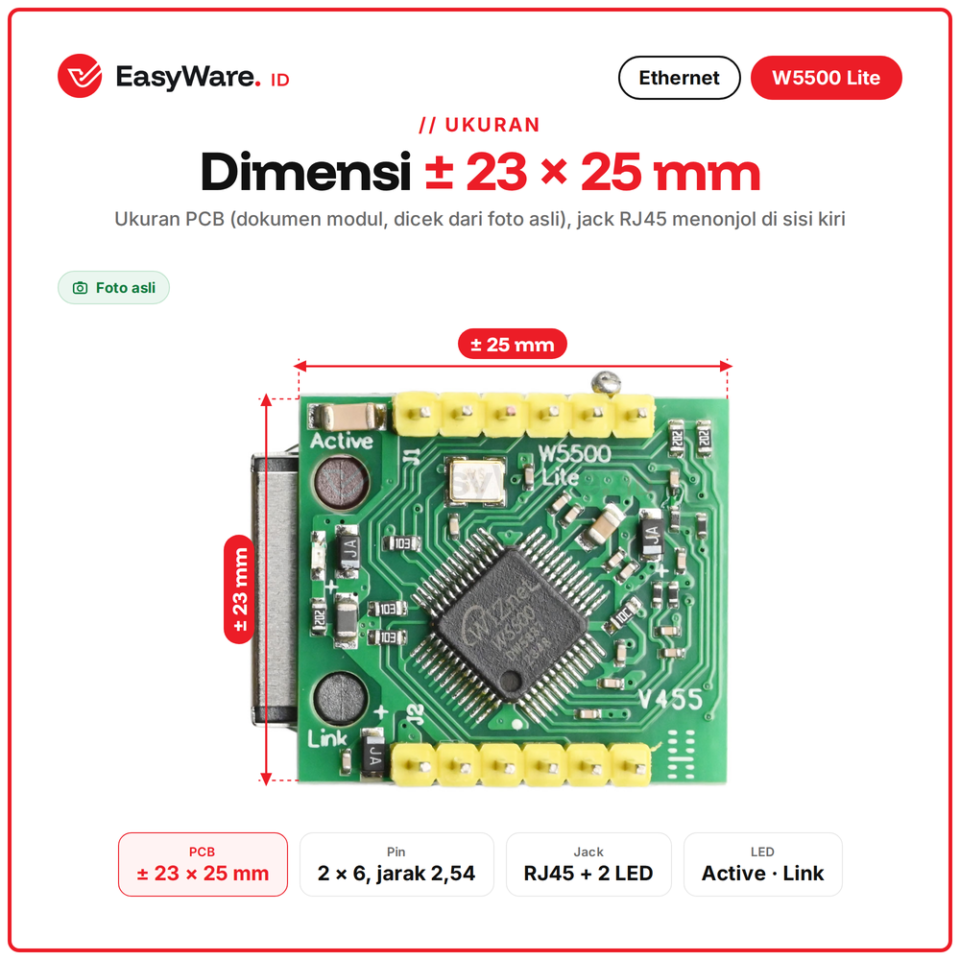

| Ukuran | sekitar 23 x 25 mm |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000515 |

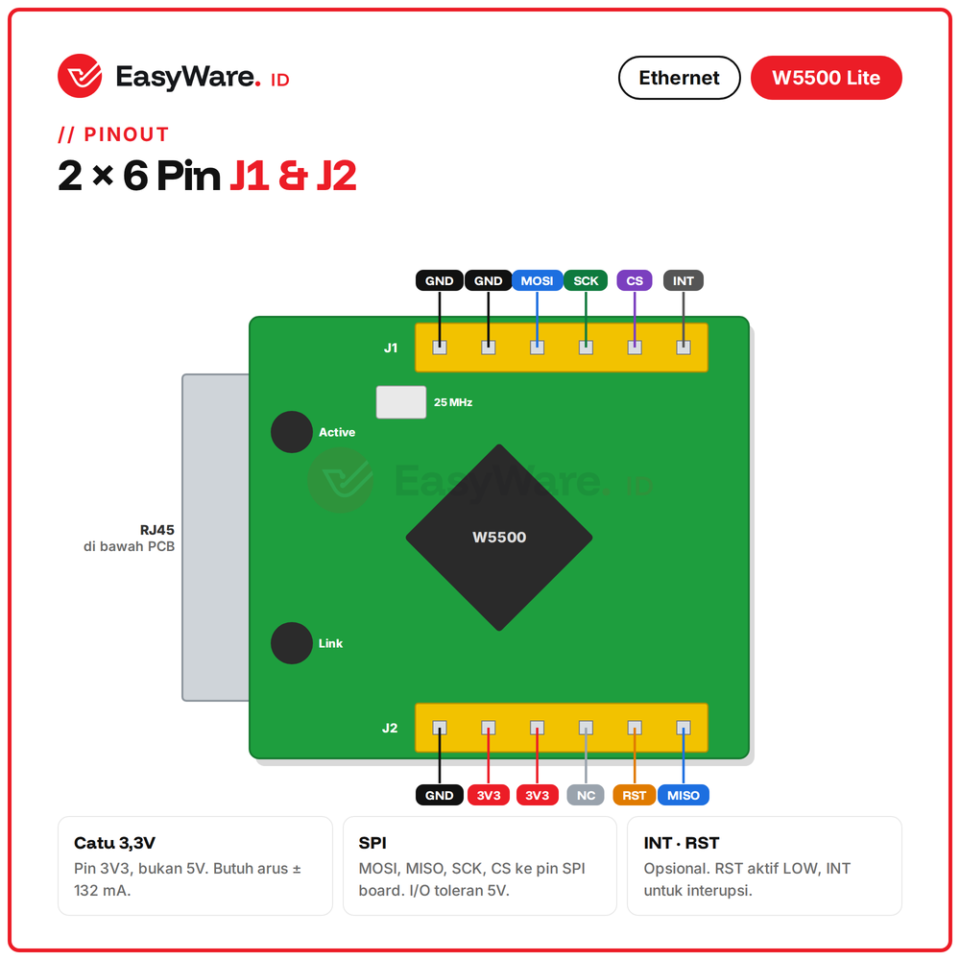

Pin
| Pin | Fungsi |
|---|---|
| J1 | GND, GND, MOSI, SCK, CS, INT |
| J2 | GND, 3V3, 3V3, NC, RST, MISO |
| MOSI MISO SCK CS | jalur SPI ke board |
| 3V3 | catu 3,3V |
| RST | reset aktif LOW, opsional |
| INT | interupsi, opsional |
Cara Pakai

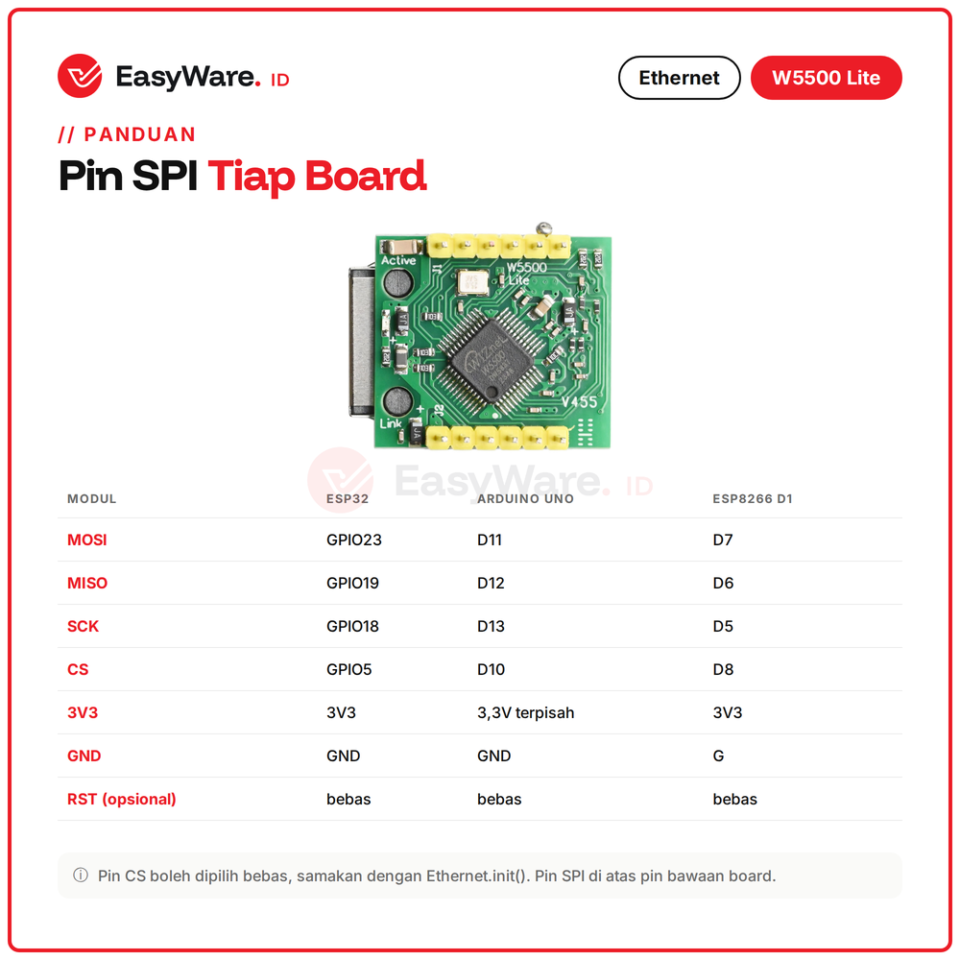

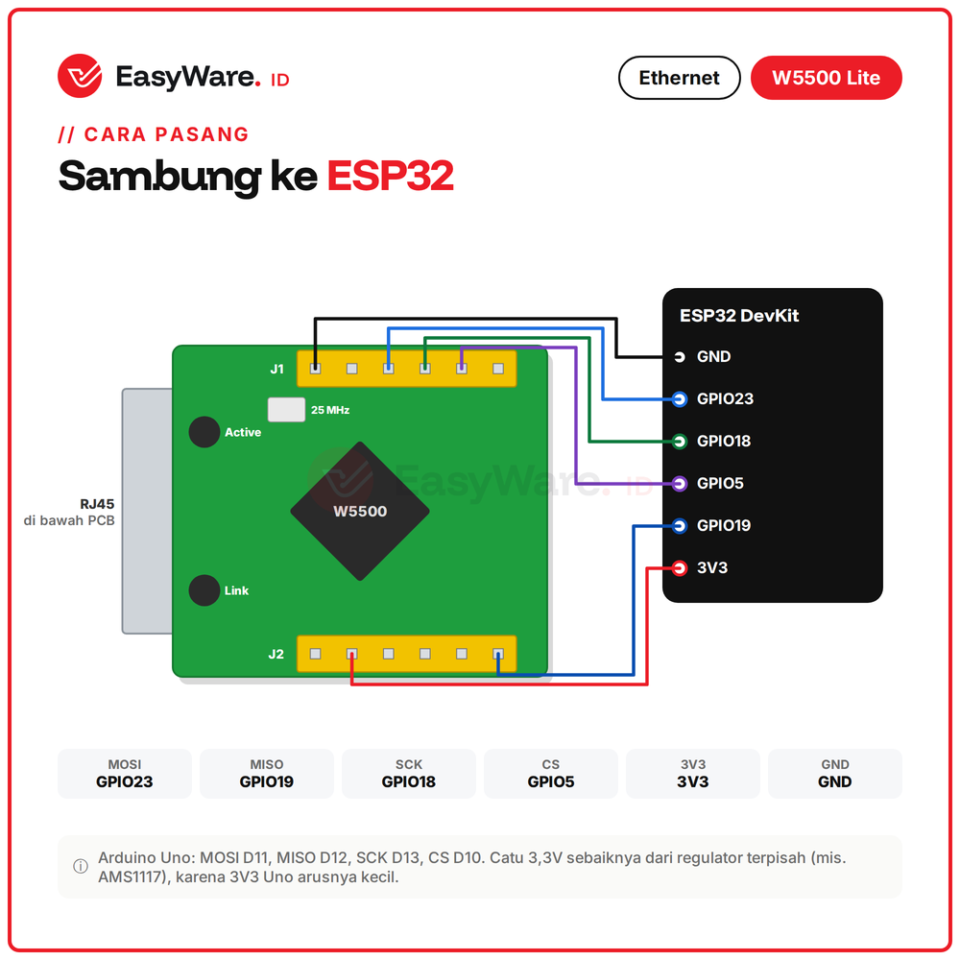

- Sambungkan MOSI, MISO, SCK, CS ke pin SPI board (ESP32: 23, 19, 18, 5. Uno: D11, D12, D13, D10)
- Beri catu 3,3V dan GND. Untuk Uno pakai regulator 3,3V terpisah
- Pasang kabel LAN ke router

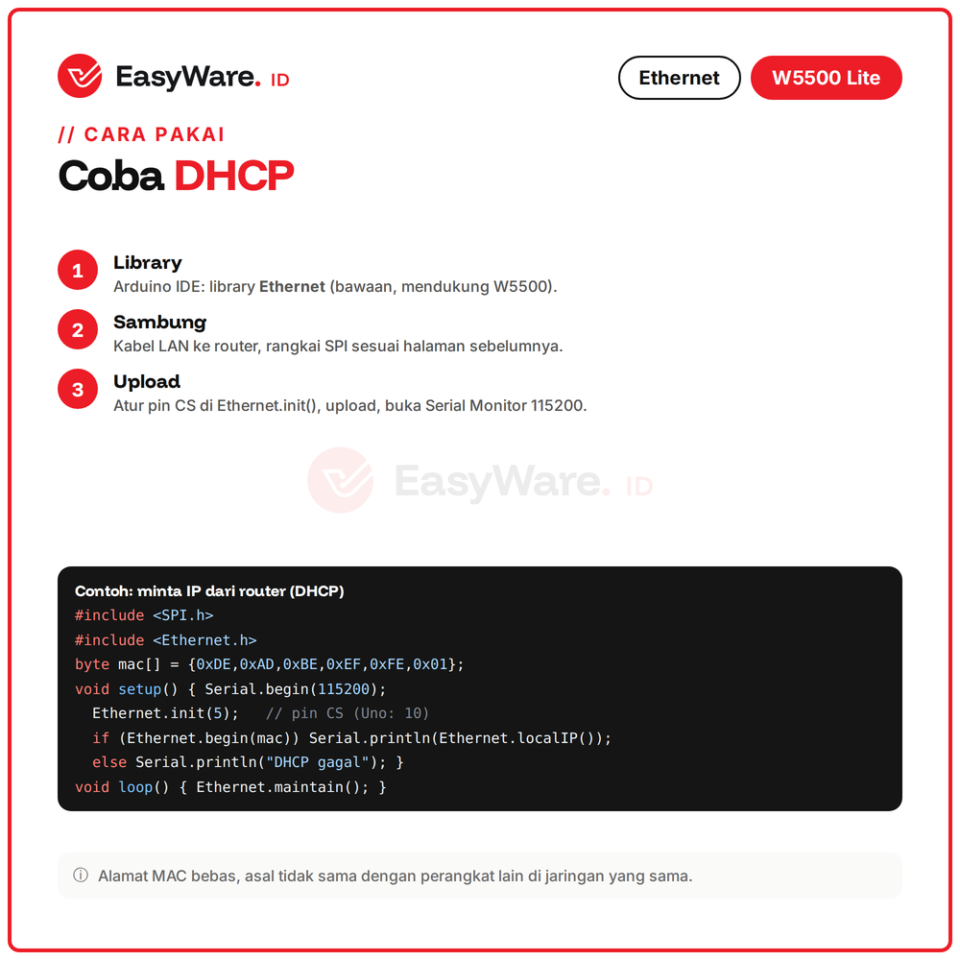

- Di Arduino IDE pakai library Ethernet, atur pin CS dengan Ethernet.init()
- Upload contoh DHCP, cek IP di Serial Monitor
Aplikasi
✅ Web server lokal untuk kontrol lewat browser
✅ IoT dengan MQTT lewat kabel LAN
✅ Data logger yang mengirim data ke server
✅ Modbus TCP dan perangkat industri
FAQ
Library apa?
Library Ethernet bawaan Arduino IDE sudah mendukung W5500.
Bisa dengan ESP32?
Bisa, lewat SPI. Atur pin CS dengan Ethernet.init(5).
Catu 5V bisa?
Catu harus 3,3V. Pin sinyal toleran 5V.
Kecepatan?
LAN 10/100 Mbps, kecepatan nyata dibatasi SPI dan mikrokontroler.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 13 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Arduino & kompatibel |
