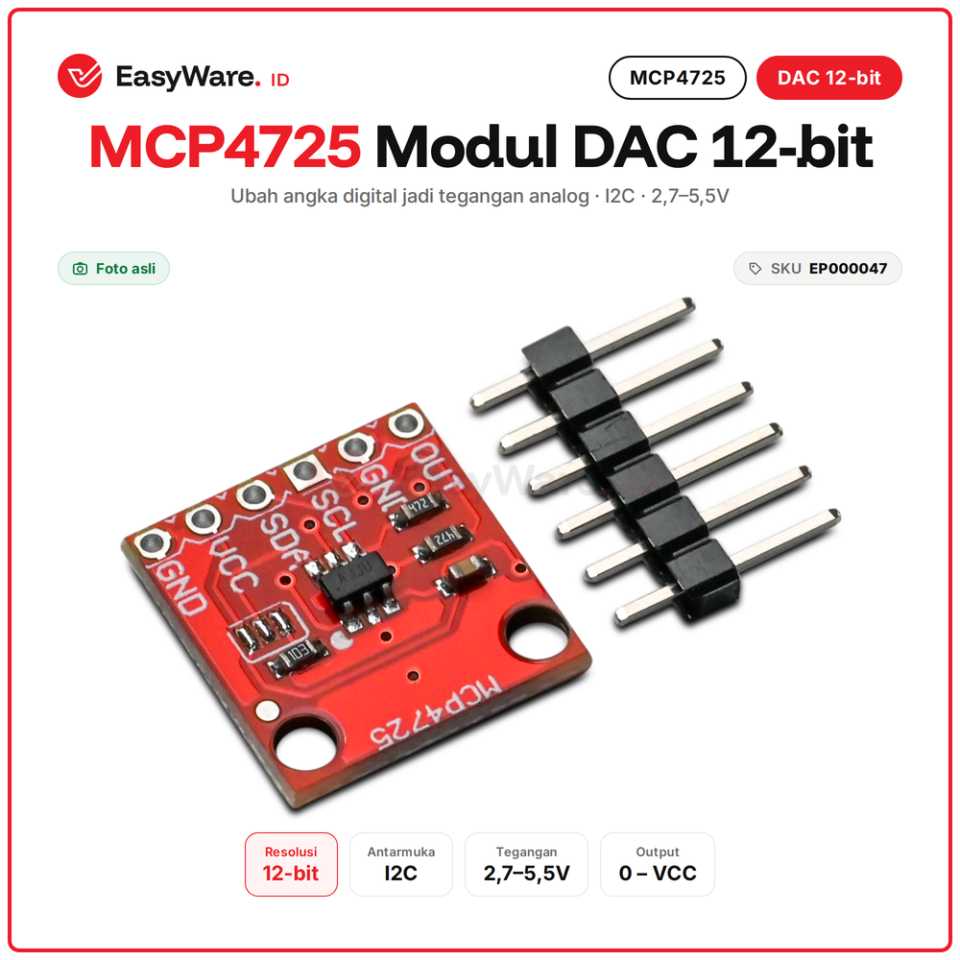

Modul DAC MCP4725 12-bit I2C Output Analog
Di marketplace mulai Rp27.000 · lebih hemat Rp2.700
- Tanpa minimum belanja
- Dapat 24 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi
Modul DAC (Digital to Analog Converter) 12-bit berbasis MCP4725. Mengubah angka dari mikrokontroler menjadi tegangan analog yang halus, lewat I2C cukup 2 kabel data. Cocok untuk membuat tegangan referensi, kontrol driver motor/LED analog, atau generator gelombang sederhana.
Bayangkan dimmer lampu yang diputar oleh program. Arduino mengirim angka 0–4095, MCP4725 mengubahnya menjadi tegangan 0 V sampai hampir VCC. Nilai terakhir bisa disimpan di EEPROM sehingga tetap keluar saat dinyalakan ulang.

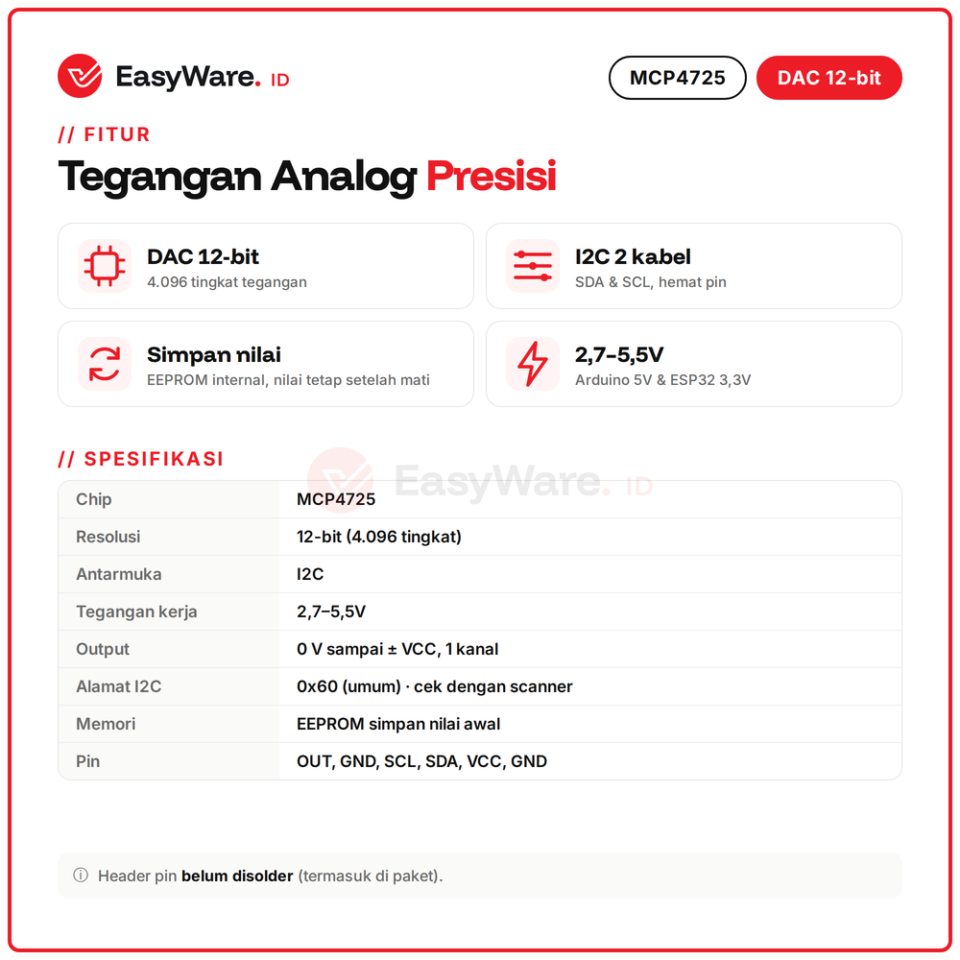

Spesifikasi
| Chip | MCP4725 |
|---|---|
| Resolusi | 12-bit (4.096 tingkat) |
| Antarmuka | I2C |
| Tegangan kerja | 2,7–5,5V |
| Output | 0 V sampai ± VCC, 1 kanal |
| Alamat I2C | 0x60 (umum) |
| Memori | EEPROM untuk nilai awal |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP000047 |

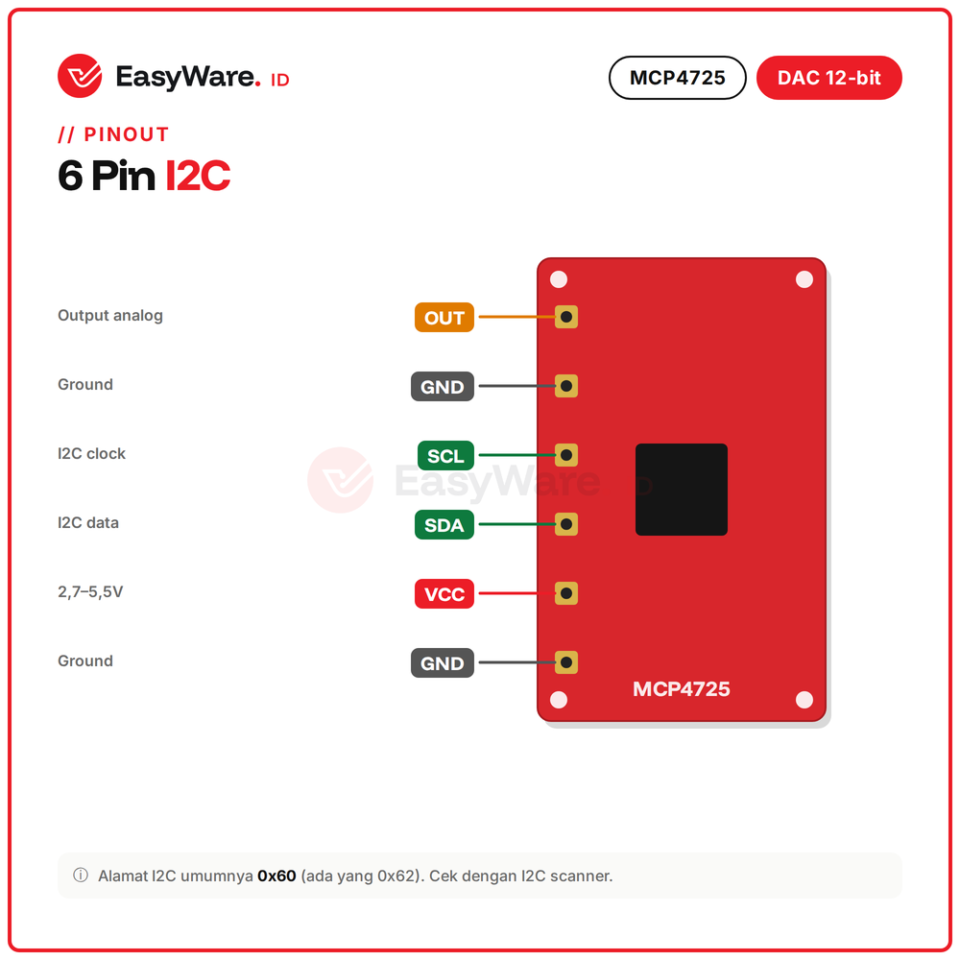

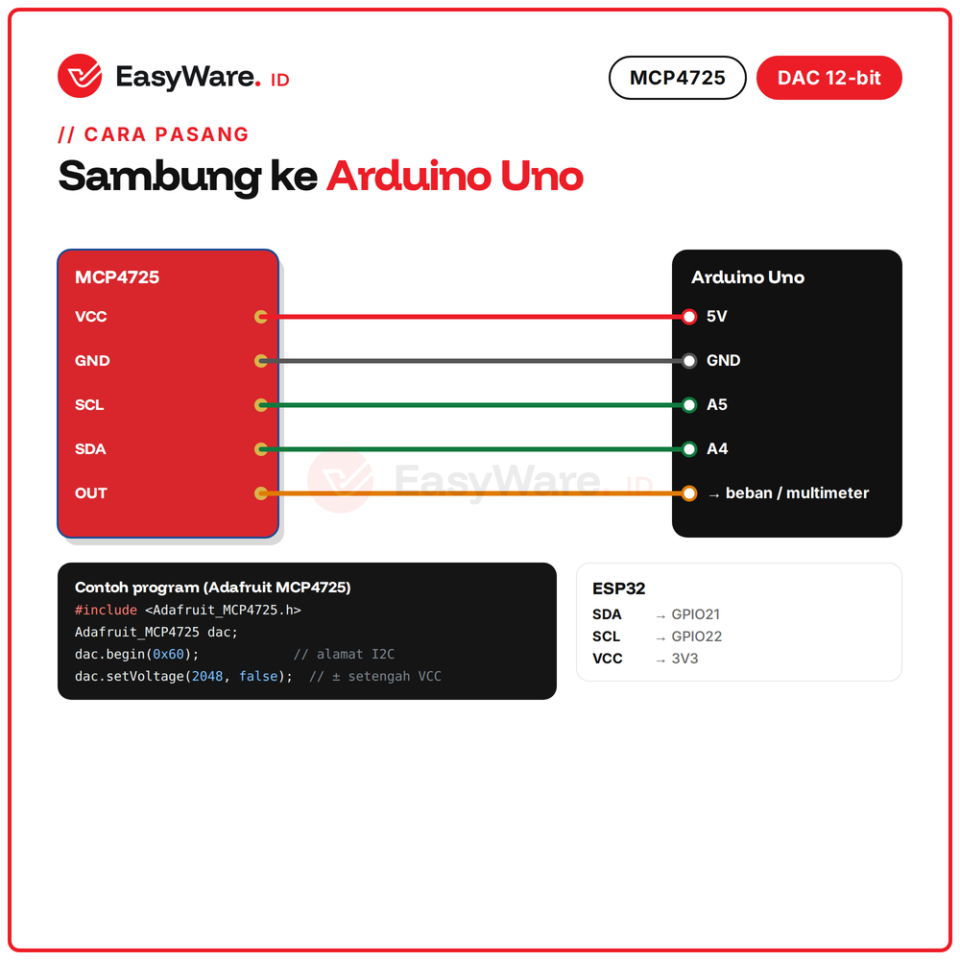

Wiring
| Pin modul | Sambung ke |
|---|---|
| VCC | 5V |
| GND | GND |
| SCL | A5 |
| SDA | A4 |
| OUT | beban / multimeter |
Cara Pakai
- VCC → 5V
- GND → GND
- SCL → A5
- SDA → A4
- OUT → beban / multimeter
Perbandingan
| Pilihan | Keterangan |
|---|---|
| PWM Arduino | perlu filter RC, masih ada riak |
| DAC MCP4725 | tegangan analog asli 12-bit, lebih halus |
Aplikasi
✅ Tegangan referensi yang bisa diatur
✅ Kontrol driver LED / motor analog
✅ Generator gelombang sederhana
✅ Kalibrasi & uji sensor
FAQ
Berapa tegangan output maksimal?
Hampir sama dengan VCC (5V di Arduino, 3,3V di ESP32).
Alamat I2C berapa?
Umumnya 0x60. Cek dengan I2C scanner bila tidak terdeteksi.
Perlu library?
Disarankan Adafruit MCP4725.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 5 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Antarmuka & konverter |
