Modul AD9833 DDS Signal Generator 0-12.5MHz dengan Penguat dan SMA
Di marketplace mulai Rp350.000 · lebih hemat Rp35.000
- Tanpa minimum belanja
- Dapat 315 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

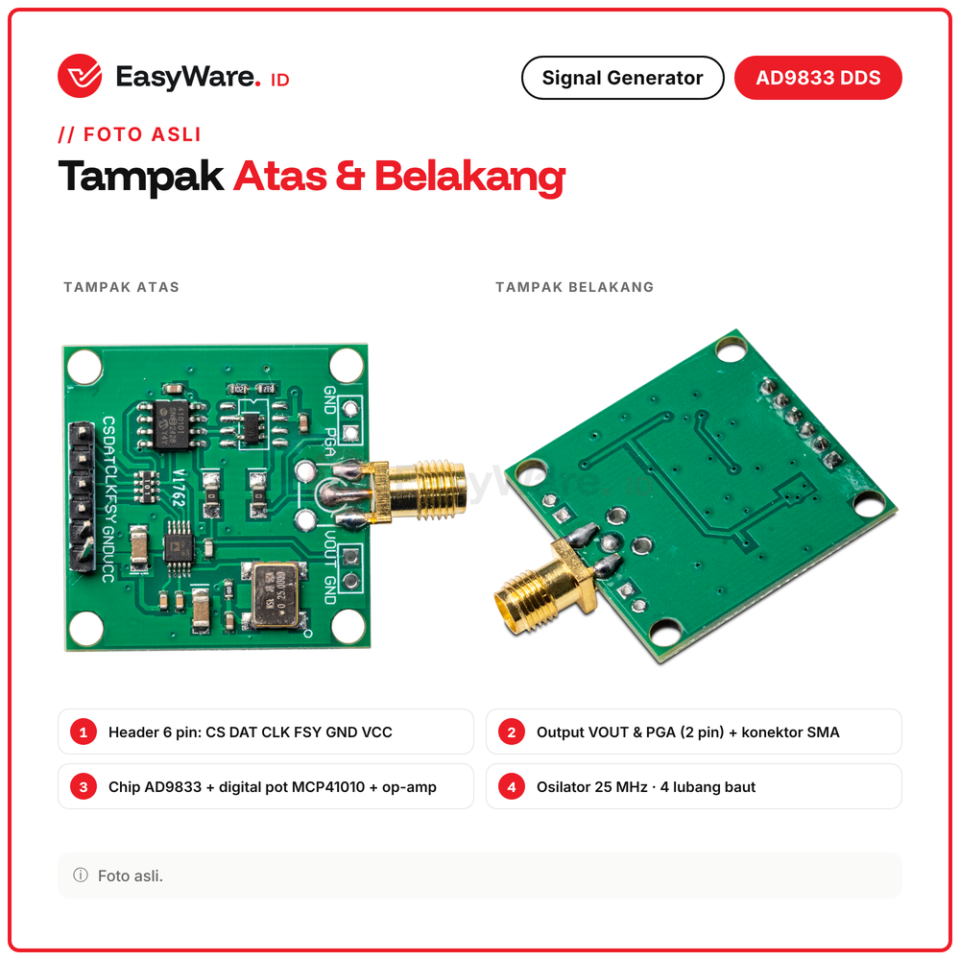

Modul pembangkit sinyal DDS dengan chip AD9833: menghasilkan gelombang sinus, segitiga, dan kotak dari 0 sampai 12,5 MHz dengan resolusi 0,1 Hz. Dilengkapi digital pot MCP41010 dan op-amp sehingga amplitudo output PGA bisa diatur lewat program, plus konektor SMA. Cocok untuk membuat function generator DIY, uji filter dan respons frekuensi, sumber nada audio, dan sinyal clock. Dikontrol lewat SPI dari Arduino, ESP32, atau mikrokontroler lain.

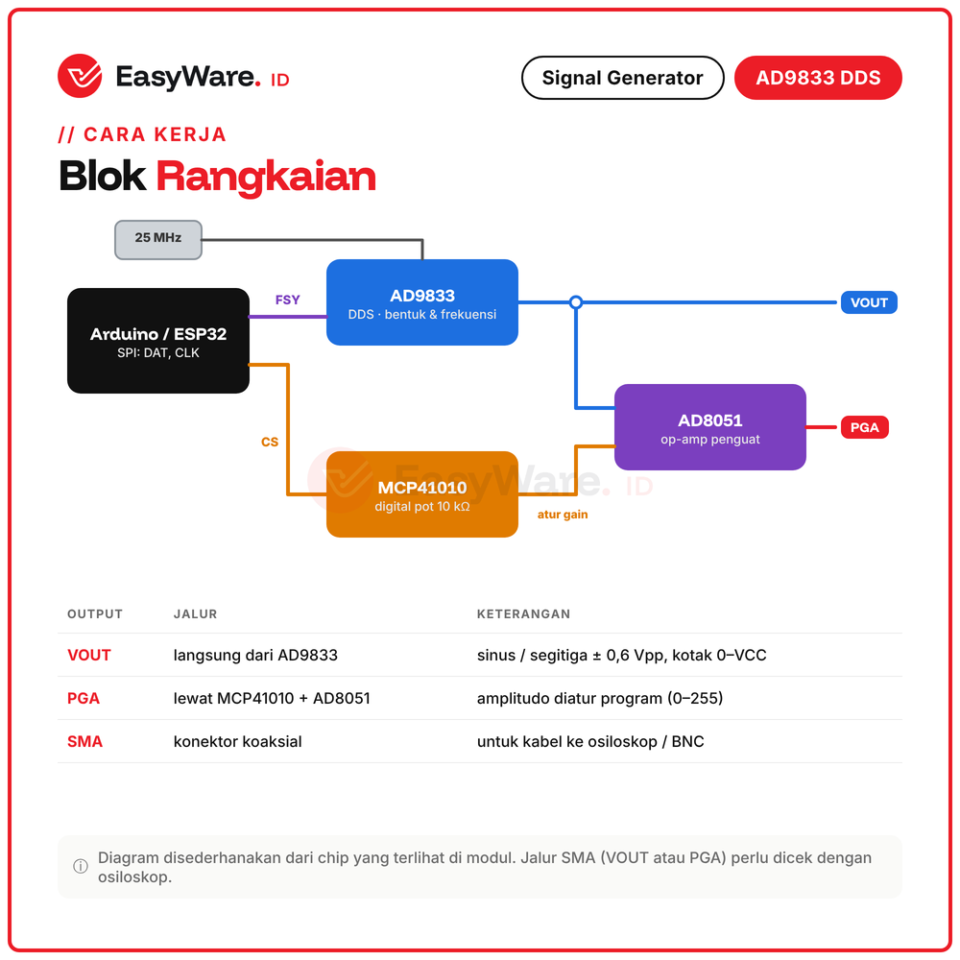

AD9833 bekerja seperti pemutar musik digital yang menyimpan bentuk gelombang dalam bentuk angka, lalu memutarnya dengan kecepatan yang kita tentukan. Makin cepat diputar, makin tinggi frekuensinya. Digital pot berperan seperti tombol volume yang diputar oleh program.

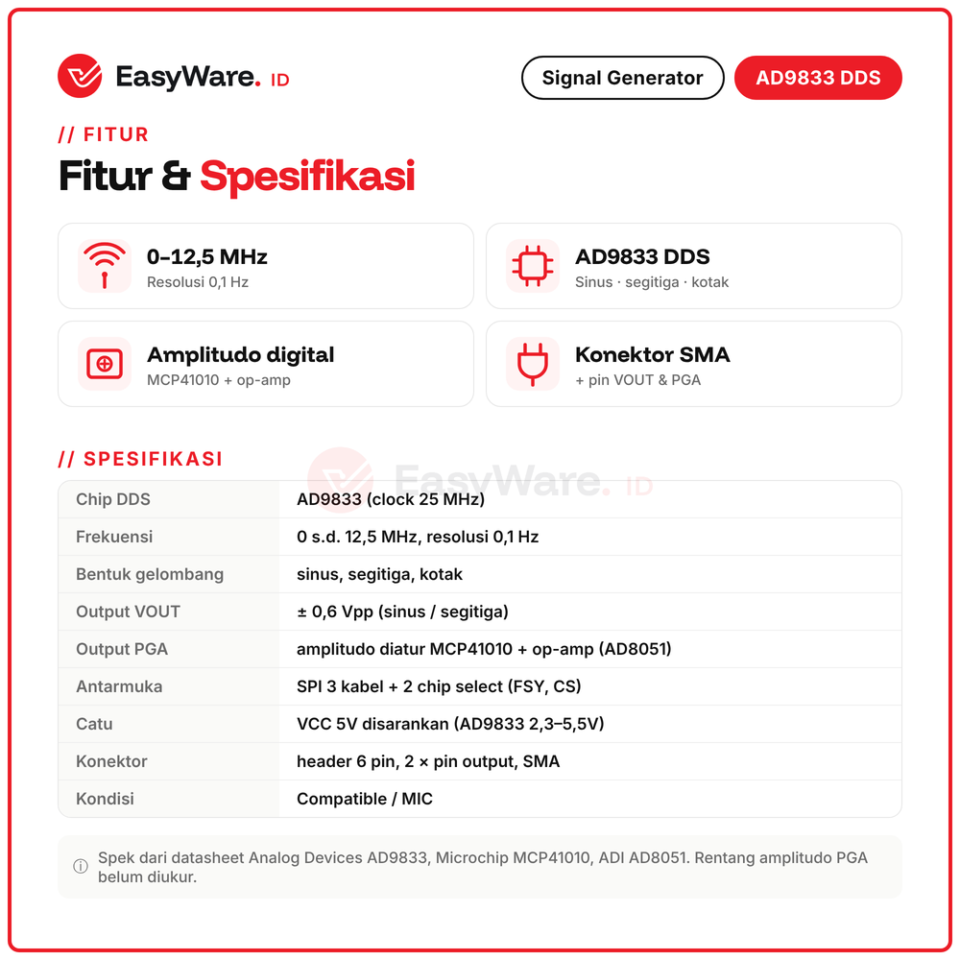

Spesifikasi
| Chip DDS | AD9833, clock 25 MHz |
|---|---|
| Frekuensi | 0 sampai 12,5 MHz, resolusi 0,1 Hz |
| Bentuk gelombang | sinus, segitiga, kotak |
| Output VOUT | sekitar 0,6 Vpp sinus dan segitiga |
| Output PGA | amplitudo diatur MCP41010 + op-amp |
| Antarmuka | SPI, chip select FSY dan CS |
| Catu | VCC 5V disarankan |
| Kondisi | Compatible / MIC (Made in China) |
| SKU | EP002691 |

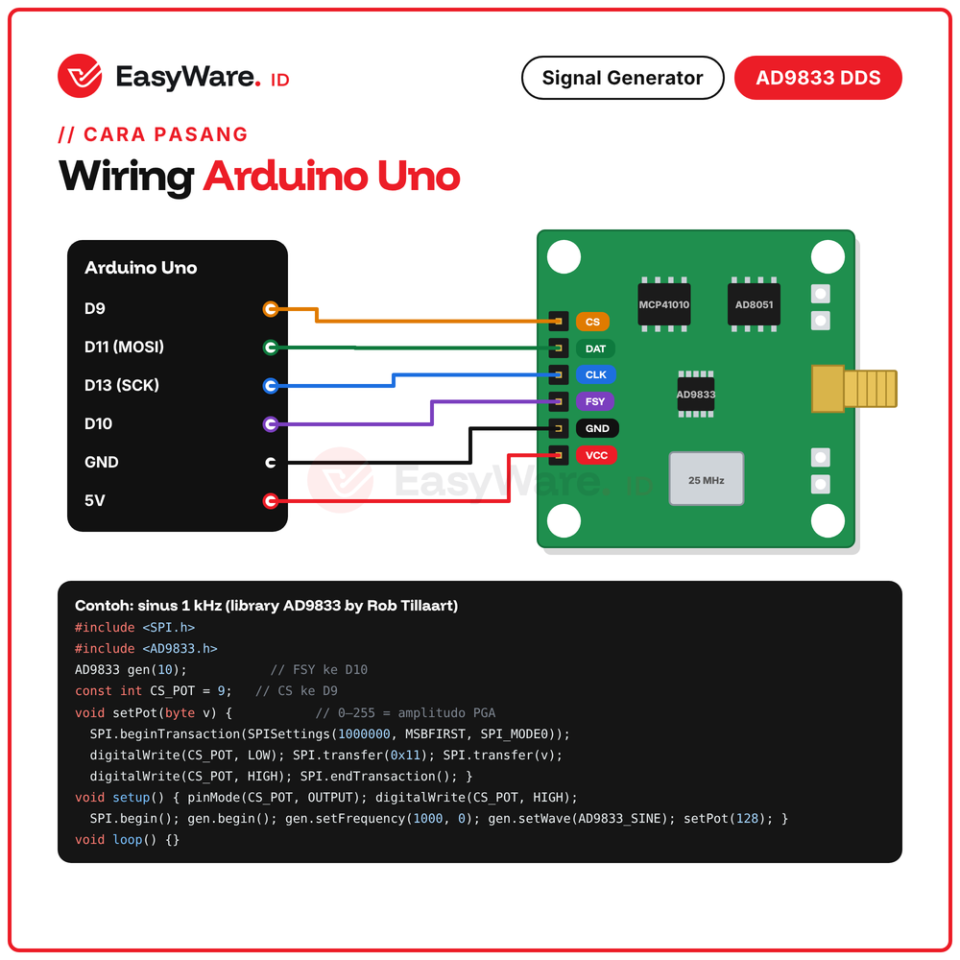

Wiring
| Pin modul | Sambung ke |
|---|---|
| VCC | 5V |
| GND | GND |
| DAT | D11 |
| CLK | D13 |
| FSY | D10 |
| CS | D9 |
Cara Pakai
- VCC → 5V
- GND → GND
- DAT → D11
- CLK → D13
- FSY → D10
Perbandingan
| Pilihan | Keterangan |
|---|---|
| AD9833 biasa | output langsung, amplitudo tetap |
| AD9833 + MCP41010 | amplitudo PGA bisa diatur program |
Aplikasi
✅ Function generator DIY
✅ Uji filter dan respons frekuensi
✅ Sumber nada audio
✅ Clock dan pulsa untuk rangkaian digital
FAQ
Library apa?
Library AD9833 (Rob Tillaart) di Library Manager, digital pot lewat SPI biasa.
Bisa dengan ESP32?
Bisa, sambungkan ke pin SPI ESP32.
Frekuensi maksimal?
12,5 MHz, paling stabil sampai sekitar 1 MHz.
Produk ini Compatible/MIC (Made in China), bukan produk bermerek original. Fungsi sesuai spesifikasi di atas. Butuh bantuan wiring atau pembelian jumlah banyak? Hubungi admin EasyWare.
Spesifikasi lengkap
| Berat kirim | 7 gram |
|---|---|
| Dimensi | 1 × 1 × 1 cm |
| Kategori | Arduino & kompatibel |
Pengiriman & cek ongkir
Dikirim dari Kab. Bandung. Masukkan kode pos tujuan untuk melihat tarif kurir.
Ulasan
Setiap ulasan dapat +50 poin (senilai Rp1.000). Poin masuk setelah ulasan disetujui dan bisa dipakai untuk potongan belanja berikutnya. Khusus pembeli yang punya akun. Masuk atau buat akun
Ulasan bisa ditulis setelah pesananmu selesai, dari halaman Pesanan saya atau lewat link di email konfirmasi. Jadilah #RekanEasyWare pertama yang berbagi pengalaman.
