Kabel Konektor JST SM 2 Pin / 3 Pin Male Female Sepasang 10cm (2 Pilihan)
Di marketplace mulai Rp1.500 · lebih murah di sini
- Tanpa minimum belanja
- Dapat 1 poin
- Bisa ambil sendiri di Bandung
Ragu cocok untuk proyekmu, cari pengganti, atau beli dalam jumlah banyak? Tanya kami di WhatsApp
Deskripsi

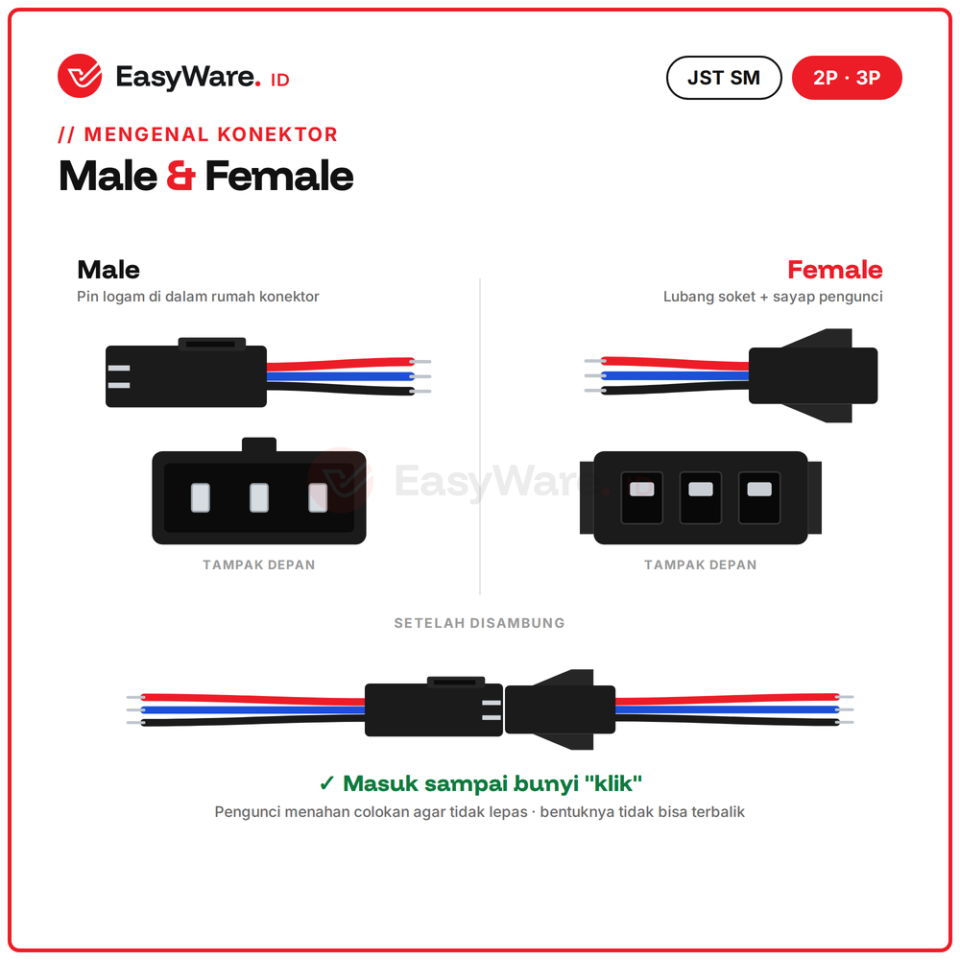

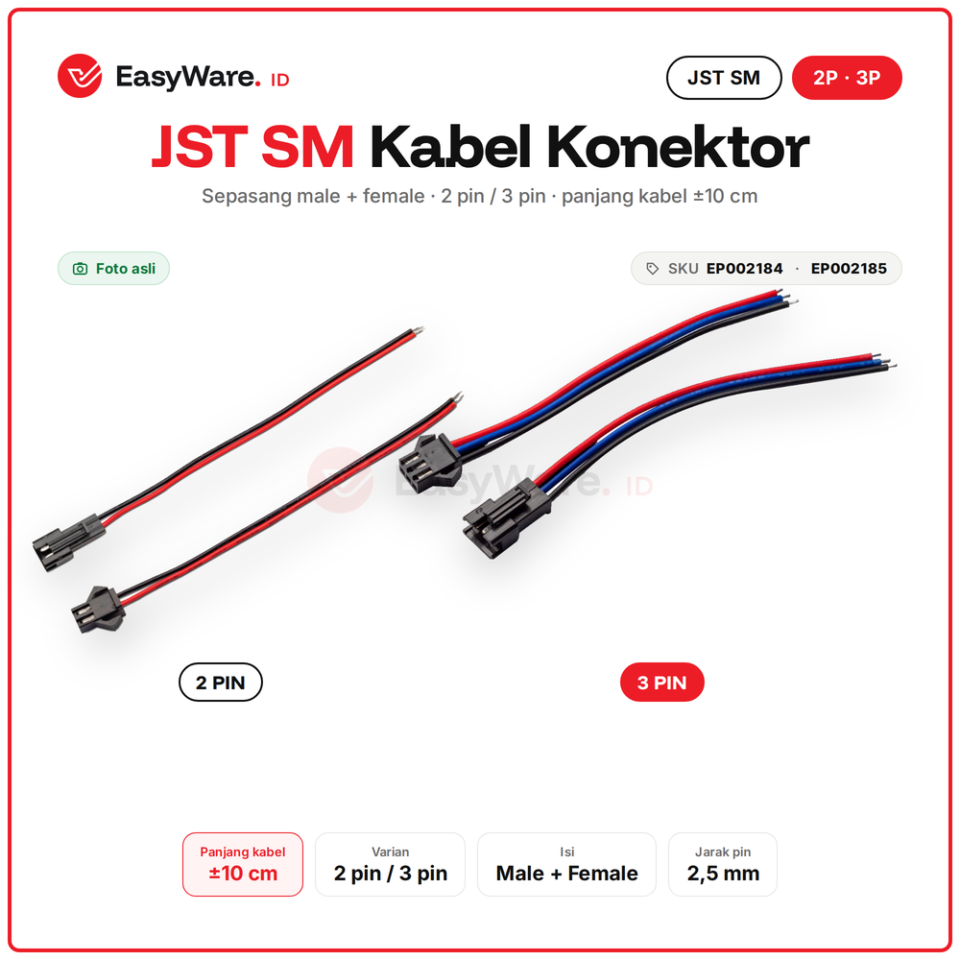

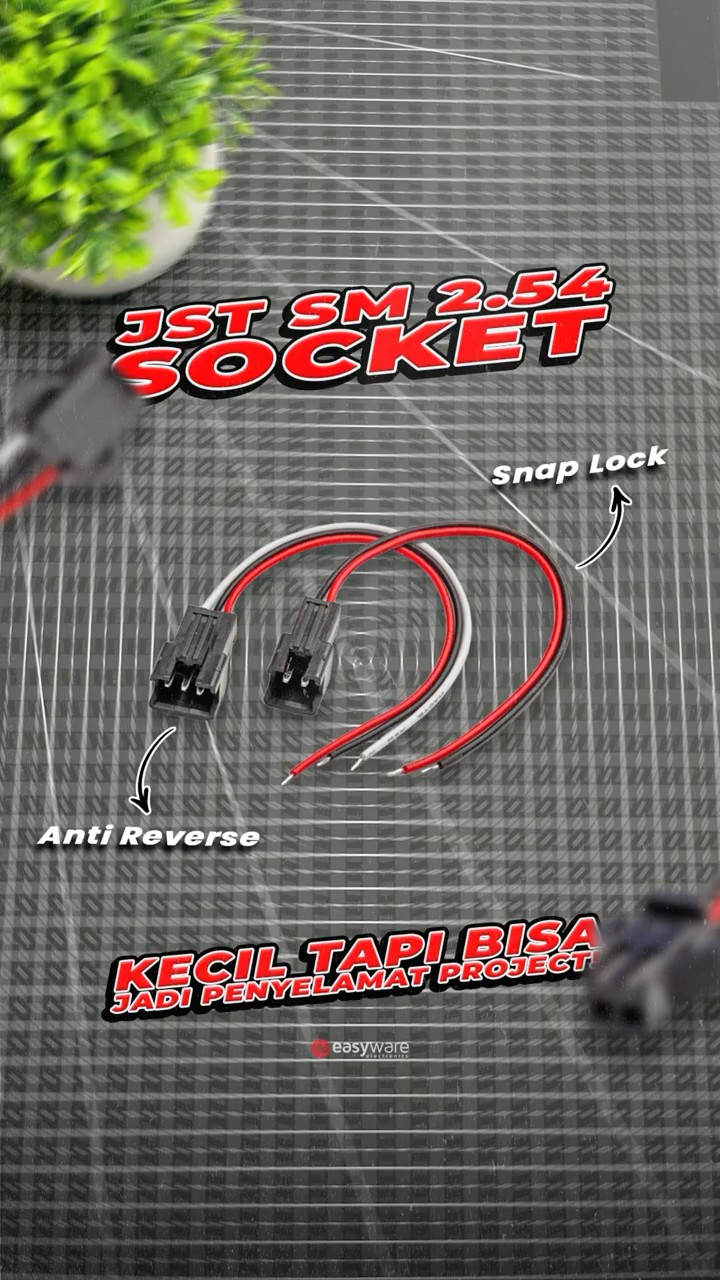

Kabel konektor tipe JST SM ini berisi sepasang male + female dengan kabel ±10cm di masing-masing sisi. Ujung kabel sudah dikupas, jadi tinggal disolder atau disambung ke perangkat. Konektor dilengkapi pengunci (latch) dan bentuknya satu arah, sehingga sambungan tidak mudah lepas karena getaran dan tidak mungkin terbalik pasang.
Ibaratnya colokan di tengah kabel: bagian proyek seperti LED strip, baterai, atau panel bisa dilepas-pasang kapan saja tanpa perlu memotong atau menyolder ulang kabel.

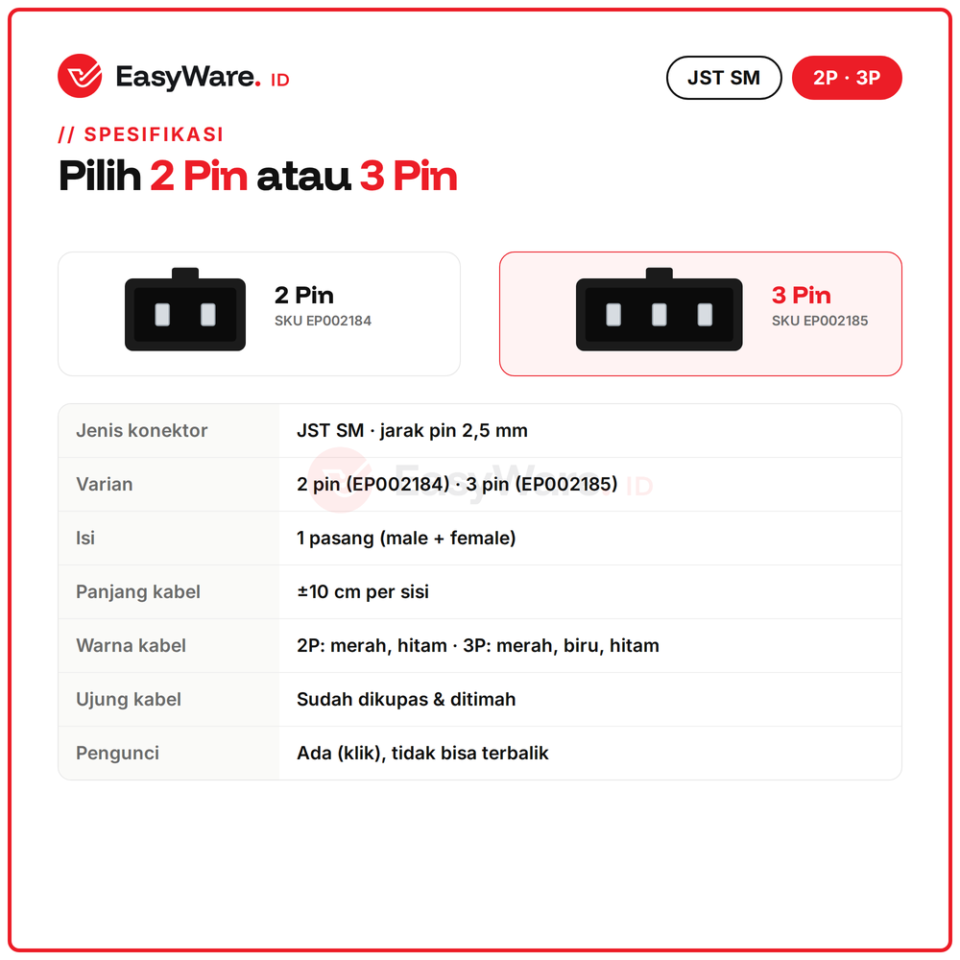

Spesifikasi
| Parameter | Nilai |
|---|---|
| Tipe konektor | JST SM (wire-to-wire) |

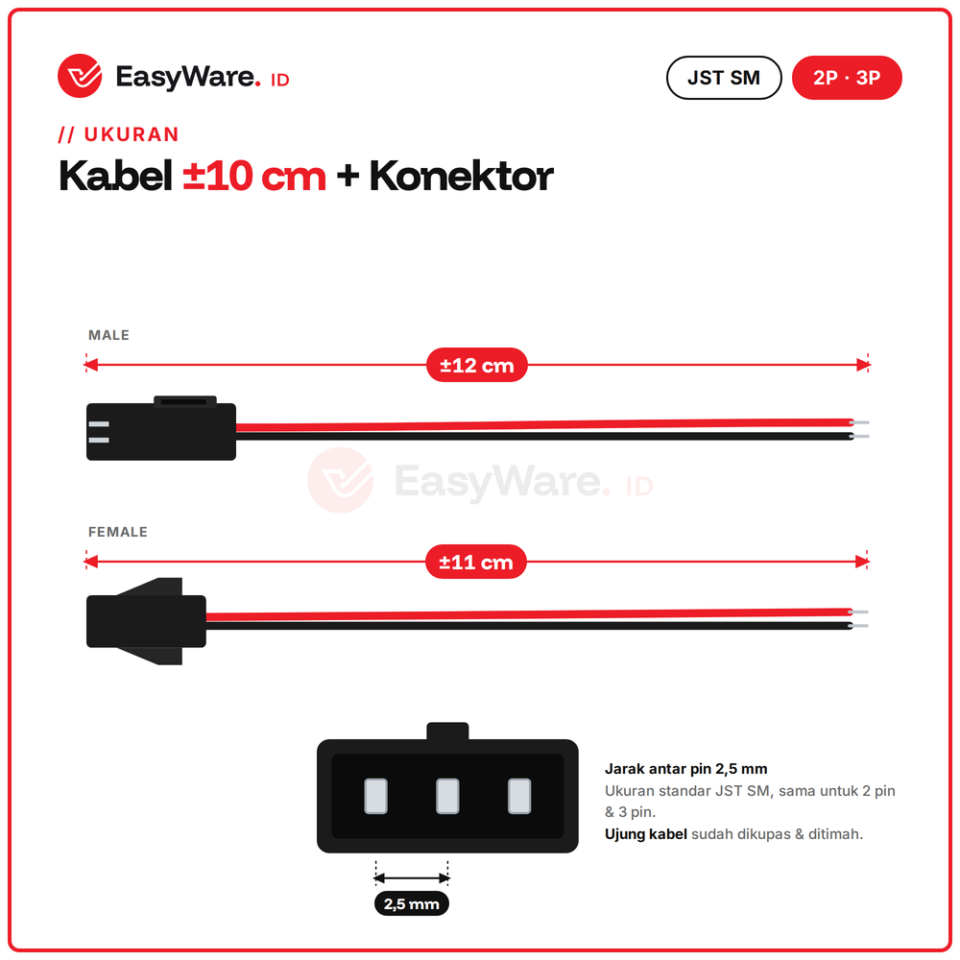

| Jarak pin (pitch) | 2.5mm |
| Pilihan | 2 pin / 3 pin |
| Isi | 1 pasang (male + female) |
| Panjang kabel | ±10cm per sisi |
| Ujung kabel | Sudah dikupas |
| Pengunci | Ada (latch) |
| Kondisi | Compatible / MIC (Made in China) |
Pilihan Varian
| Varian | Warna Kabel | Cocok untuk | SKU |
|---|---|---|---|
| 2 Pin | Merah, hitam | Jalur daya + dan − | EP002184 |
| 3 Pin | Merah, biru, hitam | Daya + data (mis. WS2812B: 5V, DIN, GND) | EP002185 |
Cara Pakai
- Solder atau sambung sisi female ke perangkat sumber, misalnya controller atau power supply. Dengan begitu, kontak yang bertegangan tidak terbuka saat konektor dilepas.
- Solder atau sambung sisi male ke perangkat tujuan, misalnya LED strip.
- Cocokkan warna kabel di kedua sisi, lalu tekan konektor sampai pengunci berbunyi klik.
- Tutup sambungan solder dengan heatshrink agar rapi dan aman.
Mengenal Tipe Konektor JST
| Tipe | Pitch | Penggunaan umum |
|---|---|---|
| JST SM | 2.5mm | Kabel ke kabel, ada pengunci (LED strip, power) |
| JST XH | 2.54mm | Dipasang di PCB (balance charger, modul) |
| JST PH | 2.0mm | Konektor kecil (baterai LiPo mini, sensor) |
Ketiga tipe ini tidak saling cocok. Pastikan tipe konektor di perangkat sebelum membeli.

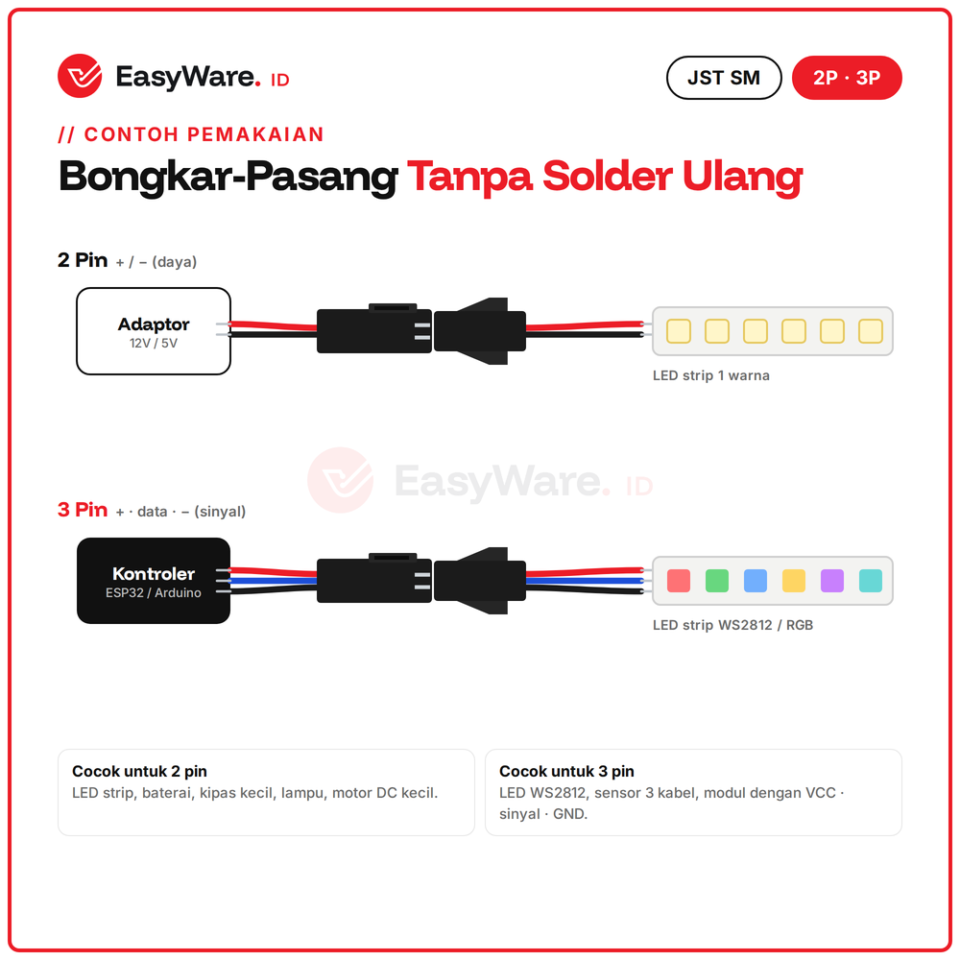

Aplikasi
✅ Sambungan LED strip dan LED addressable WS2812B
✅ Sambungan baterai dan power ke modul
✅ Kipas kecil, speaker, dan aksesori proyek
✅ Panel dan casing yang perlu dilepas-pasang
✅ Perbaikan sambungan konektor yang rusak
FAQ
Satu pembelian dapat berapa?
Satu pasang, yaitu satu sisi male dan satu sisi female, masing-masing dengan kabel ±10cm.
Apakah cocok untuk LED strip WS2812B?
Cocok. Varian 3 pin umum dipakai untuk WS2812B (5V, DIN, GND). Tetap cek urutan kabel di LED strip, karena urutan warna bisa berbeda antar produsen.
Apakah bisa dipakai dengan konektor JST XH atau PH?
Tidak. Ukuran dan bentuknya berbeda, jadi hanya cocok dengan sesama JST SM.
Catatan: konektor tipe JST SM kompatibel, bukan produk merek J.S.T. Mfg. Fungsi sesuai spesifikasi di atas.
