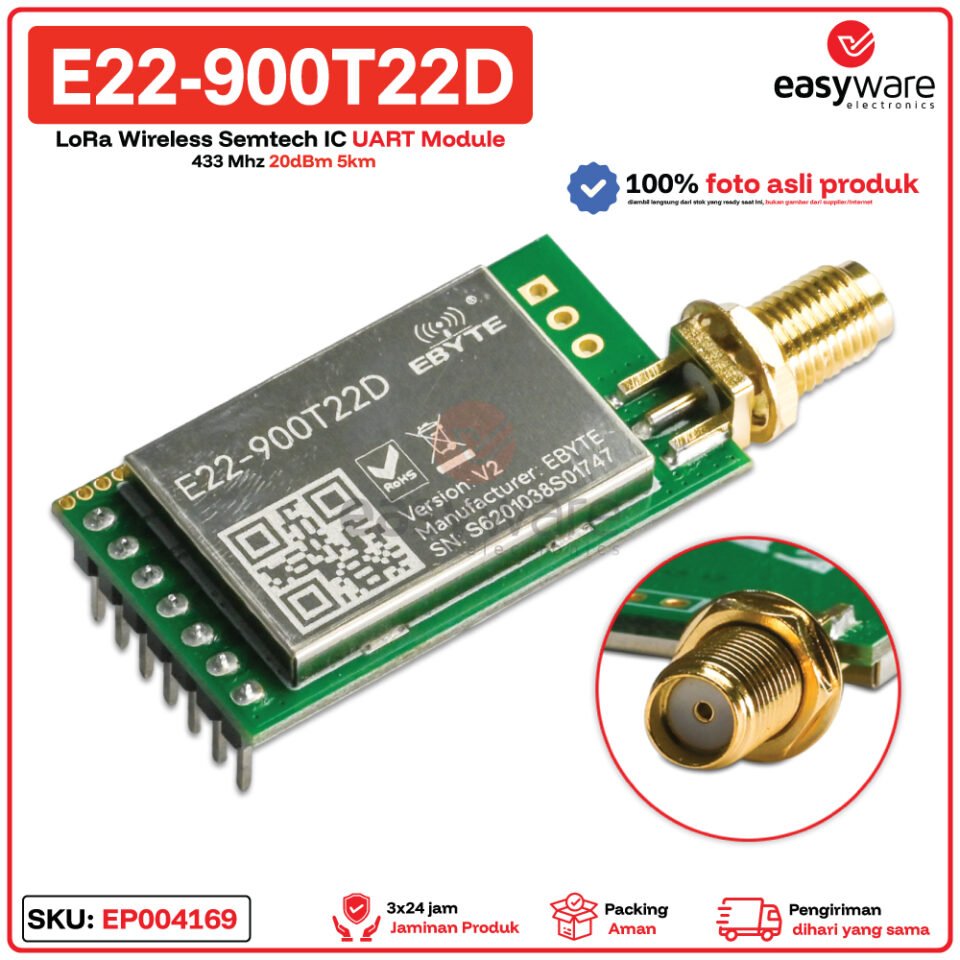

EBYTE E22-900T22D Modul LoRa Semtech 900MHz 22dBm UART 5km

Modul EBYTE E22-900T22D adalah perangkat komunikasi nirkabel berbasis teknologi LoRa yang menggunakan chipset tangguh dari Semtech. Beroperasi pada rentang frekuensi 850.125 hingga 930.125 MHz, modul ini mampu memancarkan daya maksimum hingga 22 dBm dan diklaim dapat mencapai jarak transmisi hingga 5 kilometer.

Modul ini sangat pas digunakan untuk proyek telemetri atau sistem pemantauan jarak jauh (IoT) yang membutuhkan jangkauan luas, namun tetap efisien dan anti-interferensi. Berkat antarmuka UART (TTL), pengembangannya menjadi sangat praktis karena data dapat dikirim dan diterima layaknya komunikasi serial standar pada mikrokontroler seperti Arduino atau ESP32.

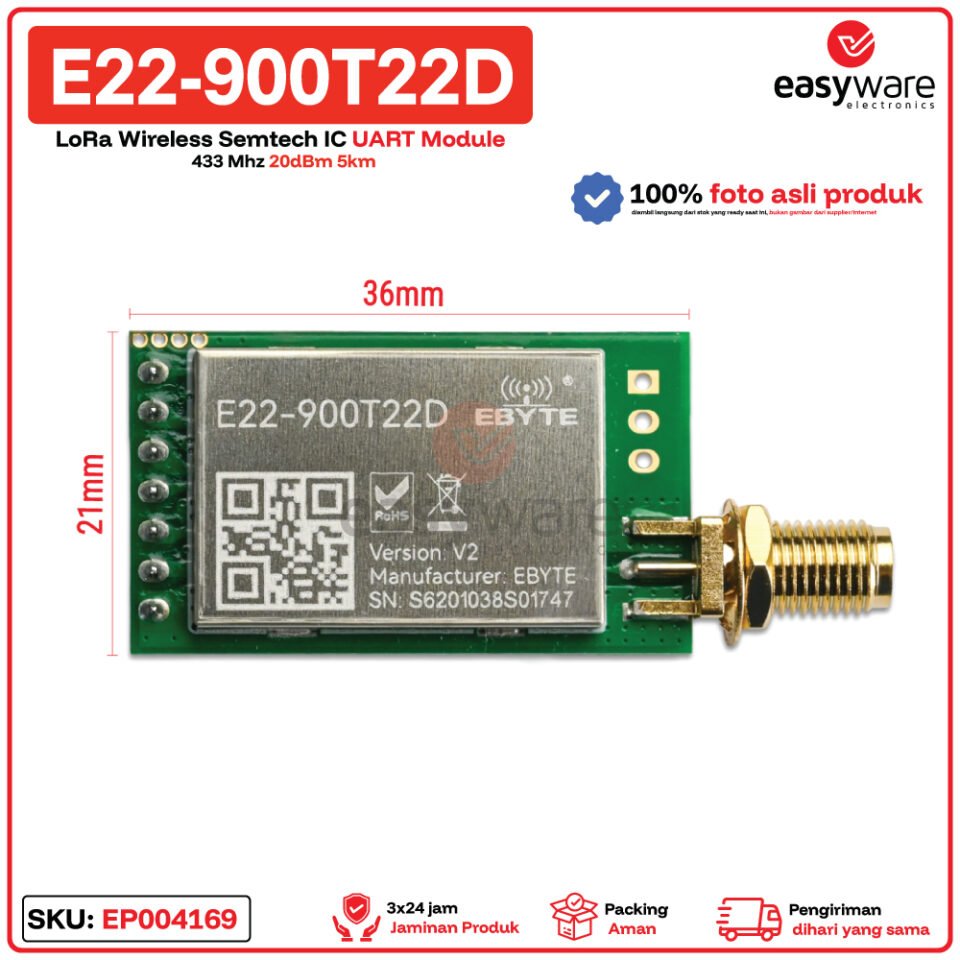

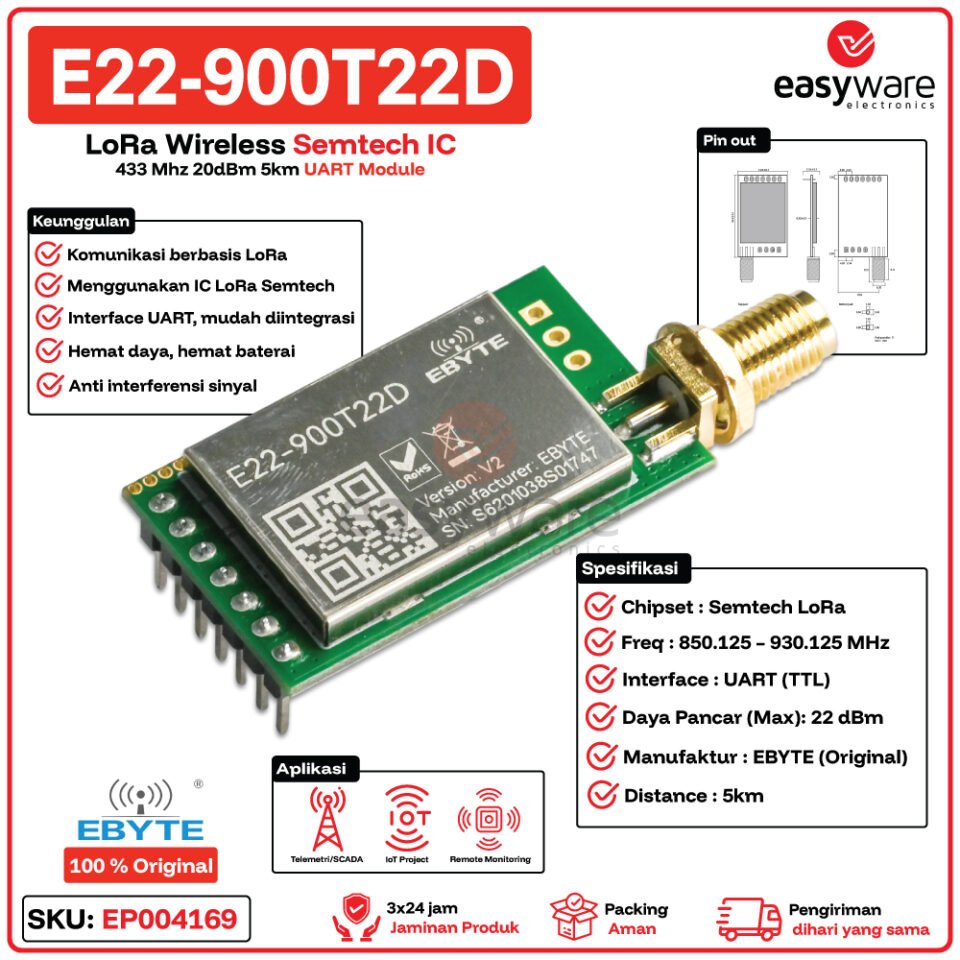

Spesifikasi

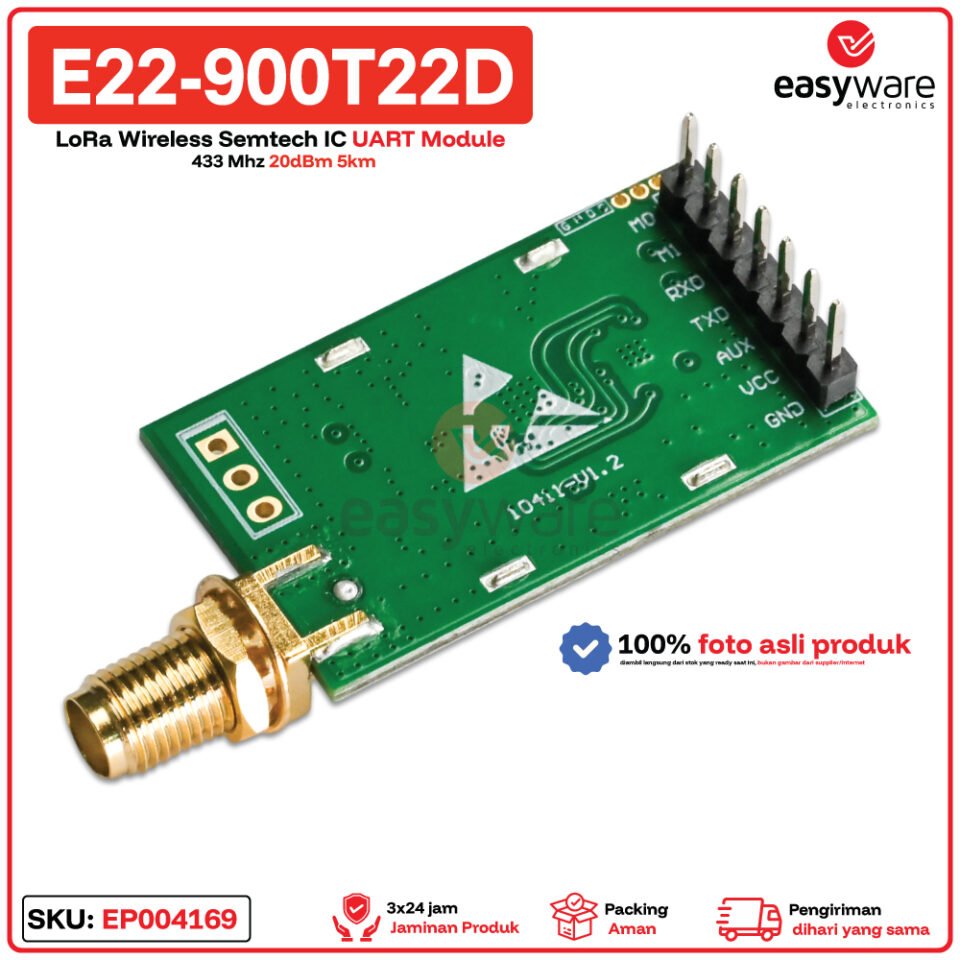

Konfigurasi Pin

Contoh Wiring

Library yang Bisa Dipakai

✅ EByte_LoRa_E22: Library populer untuk mengonfigurasi parameter dan menangani pengiriman paket data secara terstruktur.

✅ SoftwareSerial (Bawaan Arduino): Digunakan jika pin hardware serial utama sudah terpakai.

Fitur

✅ Menggunakan IC LoRa Semtech untuk komunikasi jarak jauh yang andal.

✅ Mudah diintegrasikan ke sistem berkat penggunaan antarmuka UART (TTL).

✅ Konsumsi daya hemat sehingga cocok untuk aplikasi node bersumber baterai.

✅ Memiliki kekebalan terhadap interferensi (gangguan) sinyal yang baik di lingkungan terbuka.

Perbandingan dengan Modul Radio Lain

Dibandingkan dengan modul LoRa barebone berbasis SPI (seperti SX1276), modul EBYTE dengan antarmuka UART ini jauh lebih mudah digunakan karena mikrokontroler di dalamnya sudah mengatur protokol frekuensi secara otomatis. Trade-off-nya, harganya relatif lebih tinggi karena komponennya lebih lengkap dan tertutup (shielded).

Aplikasi

✅ Sistem Telemetri dan SCADA.

✅ Pemantauan cuaca atau sensor lingkungan jarak jauh (Remote Monitoring).

✅ Infrastruktur dasar untuk proyek Internet of Things (IoT).

✅ Komunikasi data point-to-point nirkabel antar mikrokontroler.

FAQ

Apakah modul ini memerlukan antena tambahan untuk bekerja?

Ya. Modul pemancar gelombang radio seperti ini wajib dipasangkan antena ke port SMA sebelum dinyalakan agar power amplifier (penguat daya) di dalamnya tidak rusak.

Bagaimana cara mengubah mode pengiriman (transparan atau fixed)?

Pengaturan mode, parameter frekuensi, dan baud rate diatur menggunakan kombinasi sinyal logika tinggi (HIGH) atau rendah (LOW) pada pin M0 dan M1.

Apakah bisa diprogram secara langsung menggunakan Arduino IDE ke dalam modul ini? Tidak. Modul ini adalah transceiver UART murni, bukan mikrokontroler standalone seperti ESP32. Anda tetap membutuhkan mikrokontroler eksternal (seperti Arduino) untuk mengolah logikanya.

Catatan: Produk ini merupakan barang 100% original dari pabrikan EBYTE. Harap periksa lembar spesifikasi teknis resmi (datasheet) untuk detail tegangan kerja maksimum VCC dan nilai resistor pull-up yang disarankan sebelum perangkaian.
